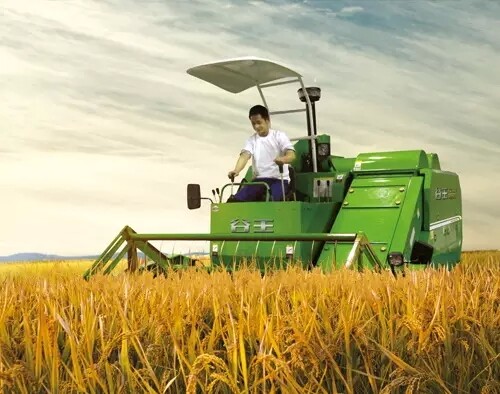

水稻全喂入收割机的电路图比较复杂，电气线路纵横交错，密如蛛网，给人一种神秘和深奥莫测的感觉，遇到电路出现故障，耽误农时。因此，收割机使用人员要熟悉水稻收割机的电路图，掌握电路的组成和特点，熟悉各种电器的工作原理等。
文／刘开顺
1 电路图
水稻收割机的电路图﹙布线图﹚标注着电气设备符号、安装位置及线路走向，电路图中的电气设备大多数以实物轮廓图的形式展示，按照电气设备安装的实际位置绘制，并且将电气元件之间的线束和同路的导线画在一起，给人以直观和真实的感觉，是机手或修理人员重新更换安装和排查电路故障的依据。电路图一般由电源电路或称充电电路、用电电路﹙启动电路、照明电路﹚及其他电路等组成。
⑴电源电路的设备。主要包括蓄电池、调节器和发电机等，负责向用电设备供电。
⑵用电电路的设备。主要包括启动电动机、照明灯及喇叭等。
⑶其他电路设备。主要包括电源开关、启动开关、电流表、保险丝、灯开关、仪表以及连接导线等。
用导线把电源电路的设备、用电电路的设备和其他电路的设备按要求有规律的连接起来，就成为一个互相依赖，互相制约的整体电路图了 。
2 电气线路特点
⑴工作电压。目前采用12Ｖ或24Ｖ两种。收割机的发动机为单缸的，一般采用12Ｖ，收割机的发动机两缸以上的电压采用 24Ｖ。
⑵单线制。收割机的电气设备用一根导线连接电源，称为火线。另一根由收割机机体来代替，称为搭铁线。
⑶负极搭铁。同一台收割机的所有电气设备的搭铁极性是一致的，现在采用的都是负极搭铁。
⑷电源设备的蓄电池，发电机与用电设备之间采用并联连接。
⑸电流表、开关、保险丝与各用电设备之间采用串联连接，当关闭某开关或某处保险丝熔断时，该回路即断开。
⑹一个完整的电路由几条相对独立的分支电路组成，主要包括电源电路、用电电路及其他电路。
⑺用蓄电池供电时，用电设备所耗用电流在电流表量程内，则均通过电流表。耗电电流大于电流表量程，则不经过电流表，而直接与蓄电池相连，如启动电动机。
3 图注
电路图中的 “图注” ，是指电路图下方电气设备名称的文字说明。通过熟悉图注，可以了解整机装配了哪些电气设备，各电气设备的名称及基本性能。电气设备在图注中以及电路图上均以相同的数字标注。看图时，可以在图注中找到要查的电气设备名称，然后根据所标的数字在电路图中找到该电气设备。也可以反过来，先在电路图中找到要查的电气设备，然后根据所标的数字在图注中找到该电气设备的名称。在这个基础上，再进一步理出电气设备之间相互连线及控制关系。
4 回路原则
回路是指电流从一个电源的正极出发，经过用电设备以后，再回到同一个电源的负极。任何一条完整的电路都是由电源、开关、保险丝、用电设备以及导线等组成。
电流的流向必须从电源的正极出发，经过保险丝、开关及导线到达用电设备，再经过搭铁回到电源的负极构成回路。
5 如何熟悉电路图
熟悉电路就是搞清楚每条负载线路是怎样和电源火线连接的，电源电路又是怎样引出火线的。因此，对照电路图和实物就能方便的熟悉电路。
⑴看懂电路图
①了解电路图的特点
收割机的电路图一般是根据各电气元件在收割机上的安装位置展开到平面上绘制的，图中所示各电气元件与实际安装位置基本相符。
②熟悉电路图中的图形和符号等。
③查看电路图中的顺序应从电源、开关、保险丝，最后到用电设备，电源开关是电源通往各用电设备的总开关。查看时，应先看电源开关与电源的连接，然后再看电源开关与各用电线路开关的连接。电源开关与各用电线路开关的连接，有的直接与用电设备开关连接，有的先接保险丝，然后再接用电设备开关。
⑵将电路图与收割机上的实际电路联系起来。
①先将电路图中的用电设备在收割机上的安装位置搞清楚。
②把每条用电线路的连接导线理清。由于收割机上的连接导线扎成线束，不能一根根看清。所以在收割机上查线时，要分清线束的各抽头与什么电气元件相接。一般线束中各导线抽头长度恰好可接在各电气元件的接线柱上或稍长些、为了标明线束两瑞哪两个线头属同一导线，有的用导线外皮颜色来区别。
③各用电线路中的开关和仪表一般都集中安装在驾驶室的仪表板上，因此熟悉仪表板内的接线是掌握收割机电气线路的关键。
