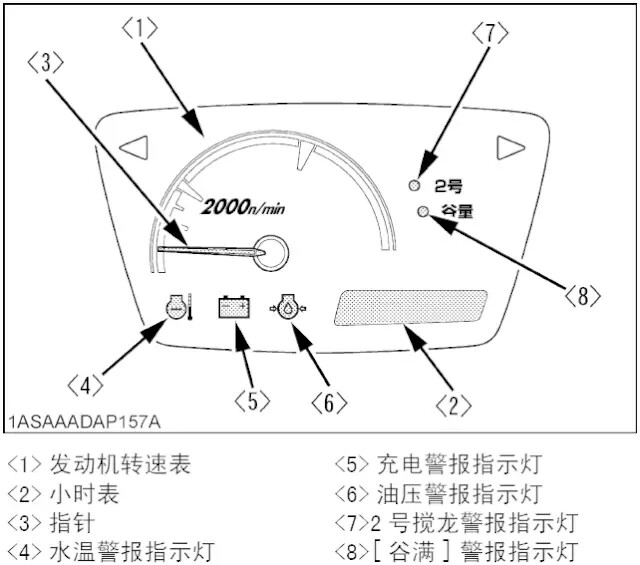

? 联合收割机仪表
? 各种仪表
? 发动机转速表
用指针来显示1 分钟内发动机的转速。

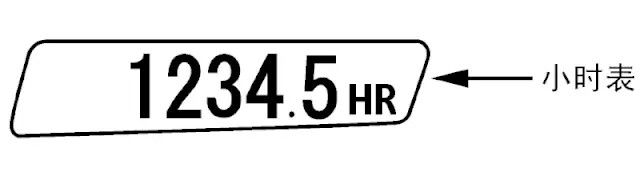

? 小时表（单位：小时、分）
显示发动机的累计运行时间。
【补充】

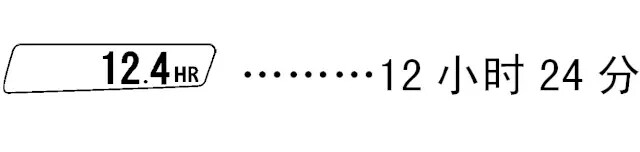

? 将右端第5 位的数字乘以6，则表示分钟。例：
? 各种警报指示灯
重要事项
? 发动机起动后，请将主开关的钥匙置于[ 关 ]的位置，不要进行收割作业。因为此时即使收割机发生异常，各警报指示灯也不会点亮，警报蜂鸣器也不会鸣响。在发生异常的状态下运行收割机，将会导致机器故障。
? 联合收割机发生异常时，如果将主开关的钥匙置于[ 关 ]的位置，由于电气系统不工作，各警报指示灯将熄灭，警报蜂鸣器也将停止工作。请务必排除异常原因后，再进行收割作业。如在发生异常的状态下运行联合收割机，将会导致机器故障。
【补充】
? 如果在发动机处于停止的状态下将主开关的钥匙置于[ 开 ] 的位置，油压警报指示灯和充电警报指示灯将会点亮，但这并非异常。
? 水温警报指示灯
发动机冷却水的温度为高温时，该指示灯点亮，警报蜂鸣器鸣响。
【补充】
? 发动机冷却水的温度下降到低于某一温度时，警报指示灯将熄灭，警报蜂鸣器也将停止鸣响。
? 充电警报指示灯
蓄电池电压降低或充电系统发生异常而导致蓄电池不能充电时，该指示灯点亮。
? 油压警报指示灯
发动机机油的压力异常下降时，该指示灯点亮。
? 谷满警报指示灯
集谷箱或粮仓内谷满时，该指示灯将点亮，同时警报蜂鸣器鸣响。
【补充】
? 将集谷箱或粮仓内的谷粒排出后，警报指示灯将熄灭，警报蜂鸣器也将停止鸣响。另外，将脱粒离合器手柄置于[ 离 ] 的位置，警报指示灯也会熄灭、警报蜂鸣器也会停止鸣响。
? 2号搅龙警报指示灯
当收割作业中发生类似2 号处理箱内或2 号垂直搅龙箱内谷粒堵塞，或发动机过载等情况时，如果2号垂直搅龙转速下降，则该指示灯将点亮，同时警报蜂鸣器将鸣响。
【补充】
? 如果2号垂直搅龙的转速上升到高于某一转速，则警报指示灯将熄灭，警报蜂鸣器也将停止鸣响。另外，将脱粒离合器手柄置于[ 离 ]的位置，警报蜂鸣器也会停止鸣响。
