为了能给您创造更多的经济效益，延长机器的使用寿命，使用本机请仔细阅读随机携带《使用说明书》，并严格执行说明书中的安全注意事项的规定,对产品进行操作、维护、保养，以便于充分发挥机器的作业性能。
为了提升机器的质量、提高使用性能和安全性能，我公司会适时对部件进行设计变更，因此内容、插图等可能有与实物不同的地方，敬请谅解。
脱离分离系统
脱粒分离系统主要由切流滚筒和切流滚筒凹板、轴流滚筒、活动凹板和固定凹板、排草口凹板、第一和第二分配搅龙、切流滚筒左右侧壁、脱谷室焊合、轴流滚筒上盖等部件组成，本系统主要完成谷物的脱粒、分离、脱出物料输送和长秸草的排杂。
轴流滚筒总成

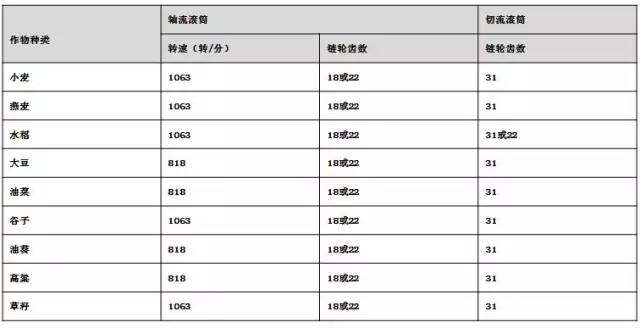

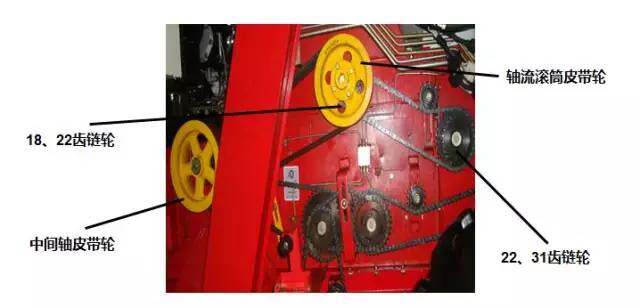

1、滚筒转速的调整：收割机出厂状态轴流滚筒转速为高速,在发动机额定转速(2200r/min)下滚筒转速约为1085r/min。对特殊作物可将中间轴皮带轮和轴流滚筒皮带轮对换，实现低速，在发动机额定转速(2200r/min)下滚筒转速约为835r/min。切流滚筒和轴流滚筒之间是采用的链传动，可以对两滚筒进行不同的链轮配置，实现八种不同的滚筒转速。

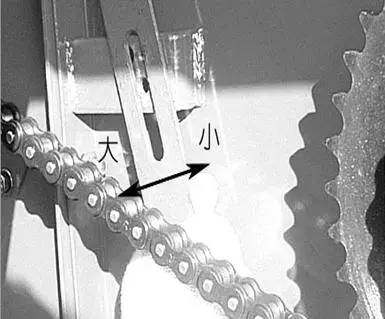

2、 轴流滚筒活动栅格凹板出口间隙的调整： 轴流滚筒活动栅格凹板出口间隙是指该滚筒纹杆段齿面与活动栅格凹板出口处径向间隙，该间隙分为四档，即5mm、10mm、15mm和20mm，分别由活动栅格凹板调节机构手柄固定板上四个螺孔定位。手柄向前调整间隙变小，向后调整间隙变大。调整完毕后，凹板左右间隙应保持一致，其偏差不得大于1.5mm，必要时可通过调节左、右调节螺杆调整。
基本原则：潮湿作物，滚筒转速用高速，轴流滚筒与活动凹板之间用小间隙；干燥作物，滚筒转速用低速，轴流滚筒与活动凹板之间用大间隙。特殊情况除外。

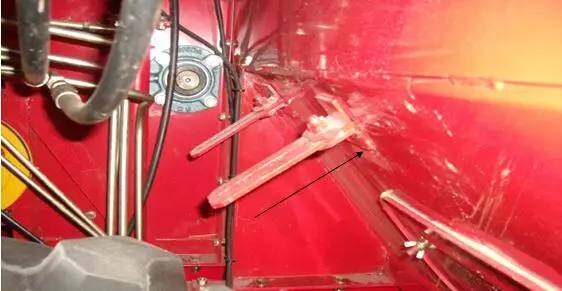

3、清选负荷调节当机器收获干燥作物时，秸秆碎草多，脱出物从栅格落下的物料多。筛面堆积物多，筛选不及，清选负荷大，此时按图示箭头方向调节清选负荷装置贴近凹板表面，改变轴流滚筒分离段脱出物的流向，使大量不包括籽粒的脱出物直接由排草口排出，避免其进入清选室，从而降低清选负荷。在收获潮湿作物时，按箭头相反方向将该装置调节至脱粒机体贴合位置，确保整机的脱离分离性能。
