雷沃国三小麦机焊修作业时注意事项

发布时间:2016-05-31

目前,雷沃阿波斯“国三”农机产品已开始进行销售,三夏期间,针对新购买“国三”农机产品的朋友,小沃为您提个醒,“国三”焊修作业时,车身上使用电弧焊时,必须拔下ECU上所有插头,避免焊修电流过大烧损ECU。

ECU连接线束插头插拔方法

拆卸步骤:

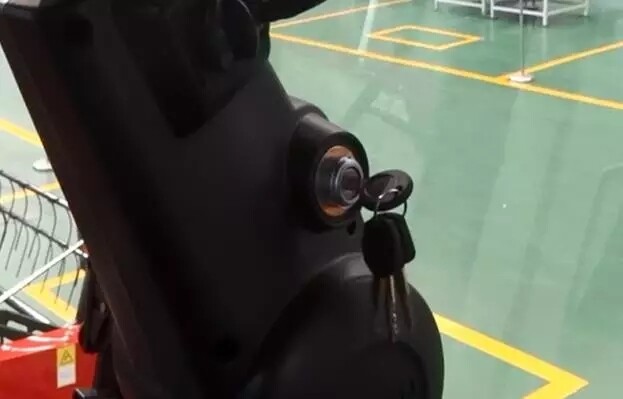

1 将点火锁开关置于关闭位置

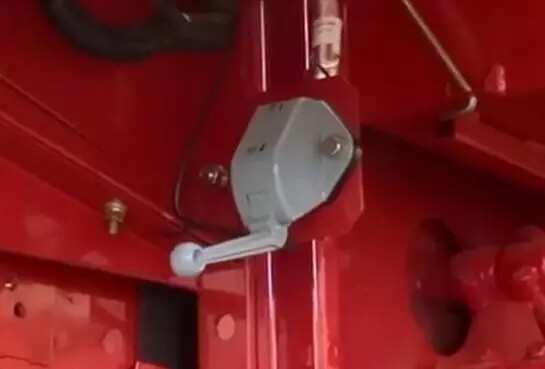

2 断开电源总开关。

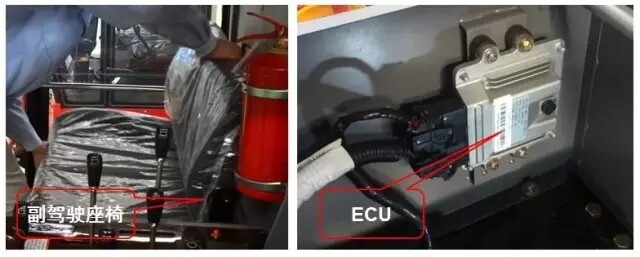

3 打开副驾驶座椅,  ECU位于副驾驶座椅下方。

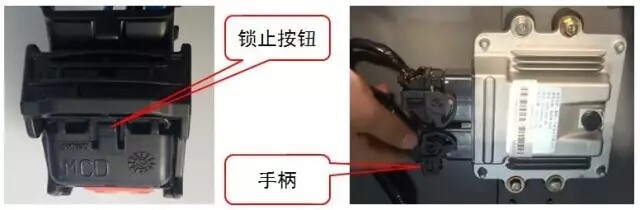

4 先拆卸ECU下方插头,拆卸时,按下锁止按钮,向下扳动手柄,当手柄垂直时,即可取下插头。


5 用相同的方法拆卸ECU上方插头。

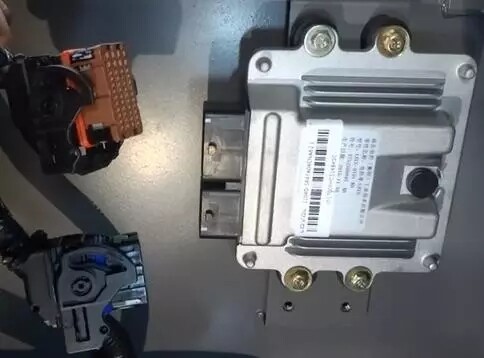

将两接头从ECU拔出后,方可进行焊修作业。

安装步骤

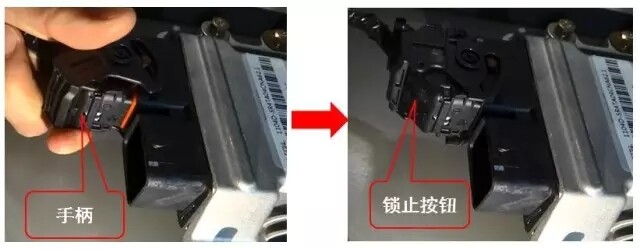

1 安装时,由上到下依次安装插头,安装时,先将插头手柄拉到图示位置,插入上方安装接口。

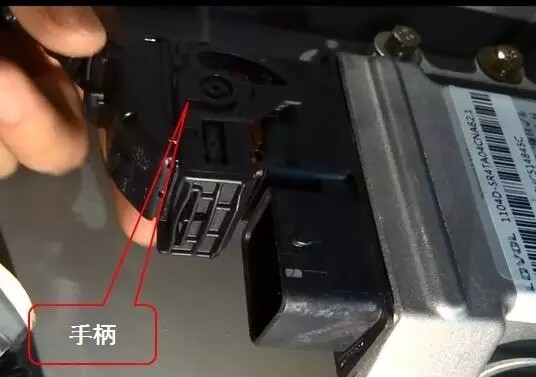

2 向上扳动手柄,拉到图示位置,手柄应被插头上的锁止按钮卡住.。

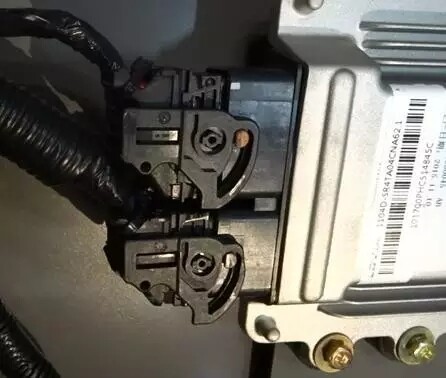

3 用相同的方法安装ECU下方插头。
