为预防发生收割机故障等异常，请对各个部位进行充分保养。
注 意
? 对各部位进行清扫和加油之前，请将各操作手柄置于[ 离] 的位置，使旋转部停止转动。并务必关停发动机，拔下主开关的钥匙。
? 在升起割台及拨禾轮的状态下作业时，请将割台的安全锁具置于[ 锁定] 位置，以防止割台下降。此外，还应采取垫入枕木等防止下降的措施。
? 请注意各链条及割刀的刀刃，否则会导致受伤。
? 拆下或打开了盖板的各旋转部有可能将衣服等卷入，引发危险。因此在清扫和加油后请务必将各盖板安装好。
注 意
? 运行脱粒机时，请务必关闭各类盖板。
? 登上供给装置和脱粒筒部进行作业时，为防止摔倒、坠落，请充分注意脚下安全和作业姿势，以免脚下打滑。
? 有油洒落时，请擦拭干净。
? 各皮带护罩内或发动机、蓄电池、皮带轮、电线部分周围及燃油箱周围如有草屑等脏物、泥土堆积或有燃油等附着，可能会引发火灾，请务必清除干净。
? 对割刀进行清洁或加油时，请戴上手套小心作业，以免被刀刃割伤。
█ 各部位的清扫
收割作业结束后，请对收割机各部位进行清扫，并清除残留的谷粒及秸秆屑。
? 清扫方法
收割作业结束后，请完全排出粮仓内的谷粒，将出谷离合器手柄置于 [离] 的位置，然后运行脱粒机约3 分钟。随后，将脱粒离合器手柄、收割离合器手柄置于 [离] 的位置，然后关停发动机。清扫时，请打开各部位的开关部，拆下清扫口盖板。
重要事项：

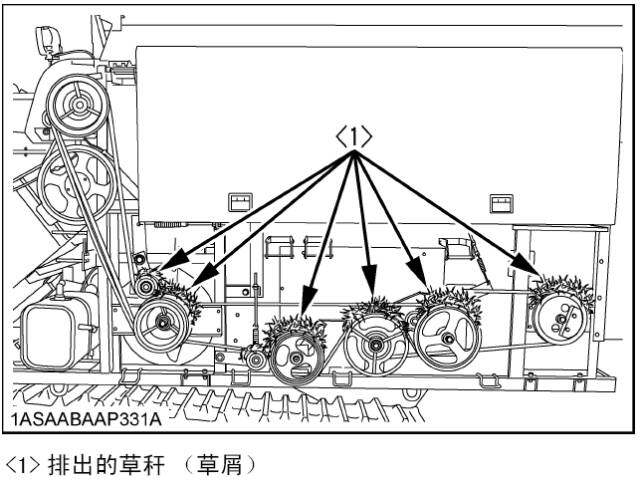

? 为了避免在作业过程中发生火灾，如果各皮带护罩内或发动机、消音器、蓄电池、皮带轮、燃油箱、电线部分的周围或防尘网上附着较多草屑等脏物，请立即清扫。特别是发动机周围，请在每天的作业中暂停机器2 ～ 3 次进行检查，去除草屑等脏物。

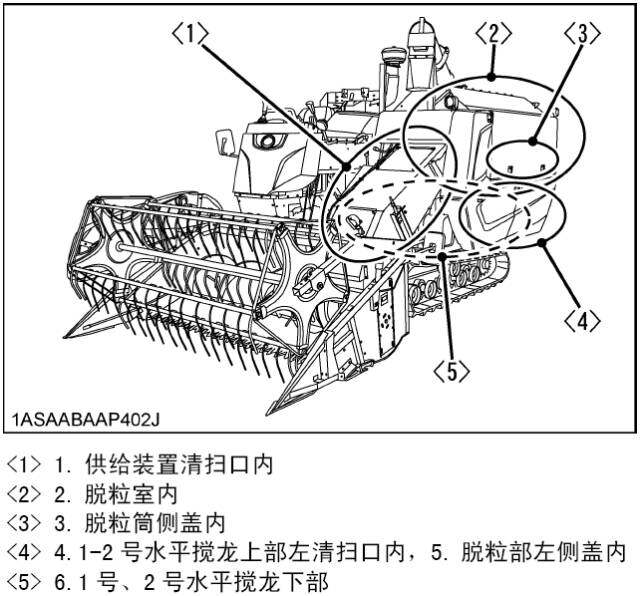

? 清扫部位

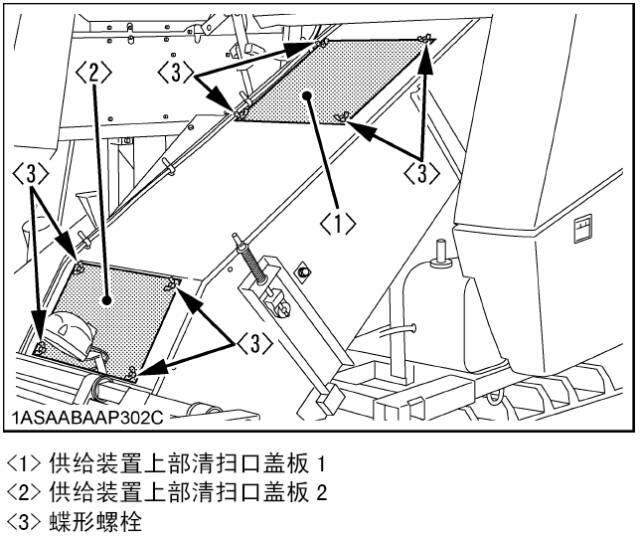

1. 供给装置清扫口内
分别拆下蝶形螺栓，然后拆下供给装置上部清扫口盖板1、2 进行清扫。清扫结束后，请将清扫口盖板装回原处。
【补充】
? 收割水分含量高的作物和青秆作物时，由于供给装置内部容易堆积作物残渣，因此在每天的收割作业结束后，请务必对供给装置内部进行清扫。
重要事项：

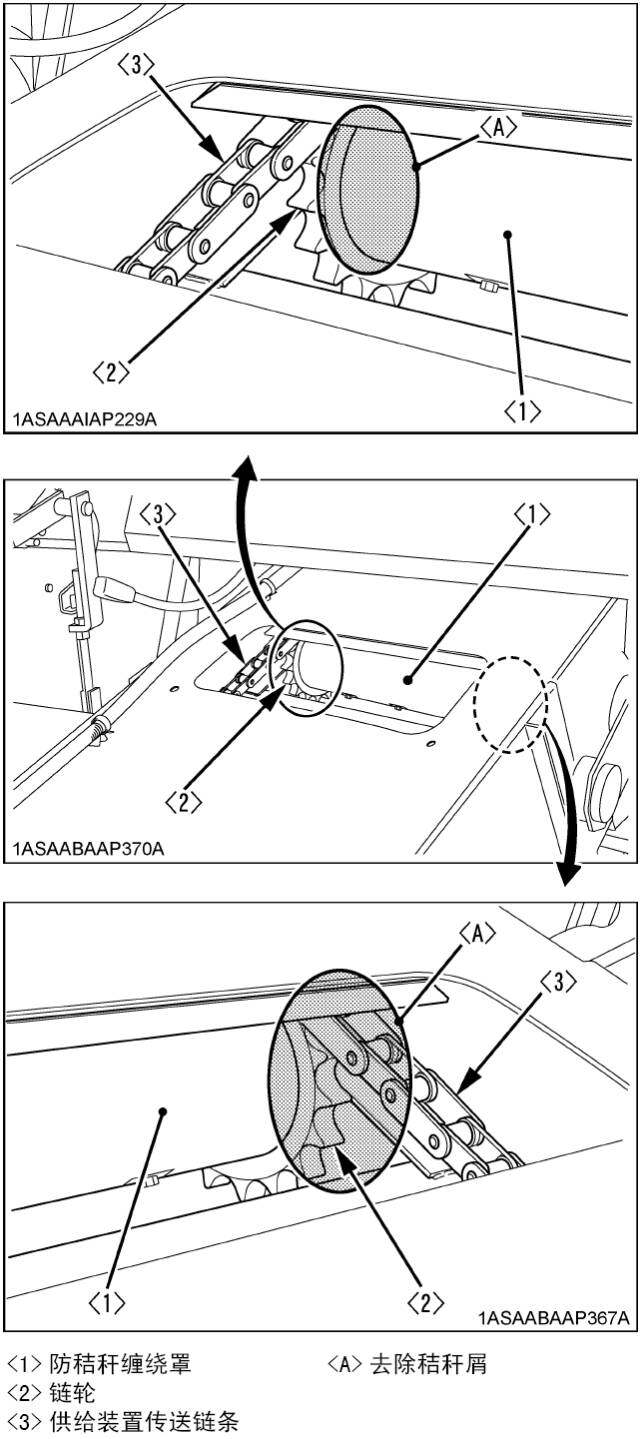

每天的收割作业结束后，请务必去除残留的秸秆屑。否则会因秸秆屑卷入防秸秆缠绕罩与链轮之间，导致供给装置传送链条停止。

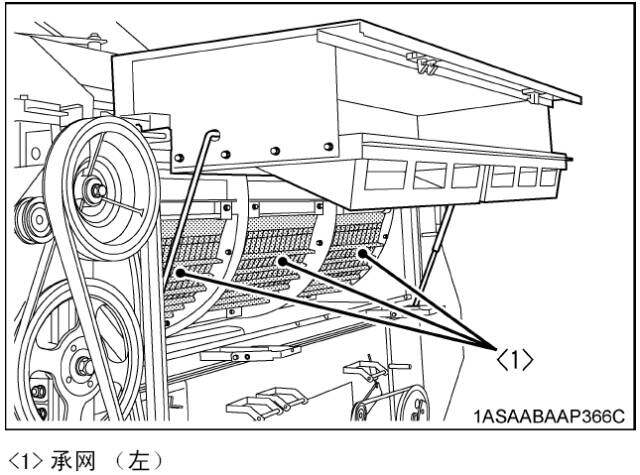

2. 脱粒室内
打开脱粒筒侧盖后，请对各承网（左）进行清扫。清扫结束后请装上各承网，然后关闭脱粒筒侧盖。
3. 脱粒筒侧盖内（筛选箱筛选板的上面）
请打开脱粒筒侧盖进行清扫。清扫结束后，请关闭脱粒筒侧盖。

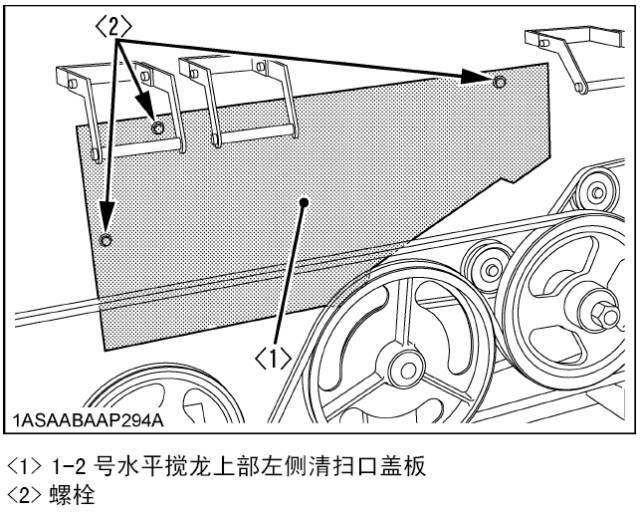

4. 1-2 号水平搅龙上部左清扫口内
请拆下脱粒部左侧盖2、3 ，拆下螺栓，然后拆下1-2 号水平搅龙上部左侧清扫口盖板，进行清扫。清扫结束后，请装上清扫口盖板，然后再装上脱粒部左侧盖2、3。
【补充】

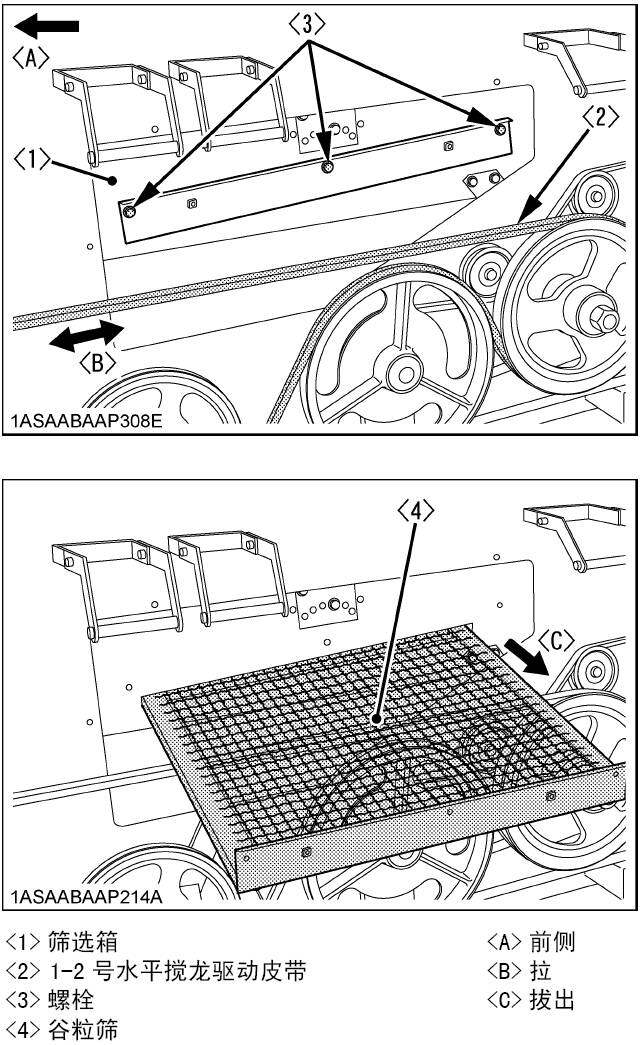

? 根据需要，请拆下螺栓，然后拆下谷粒筛，进行清扫。拆下谷粒筛时，用手拉动1-2号水平搅龙驱动皮带，使筛选箱位于最前侧的位置。
5. 脱粒部左侧盖内
请拆下脱粒部左侧盖1、2、3 进行清扫。清扫结束后，请装回脱粒部左侧盖1、2、3。

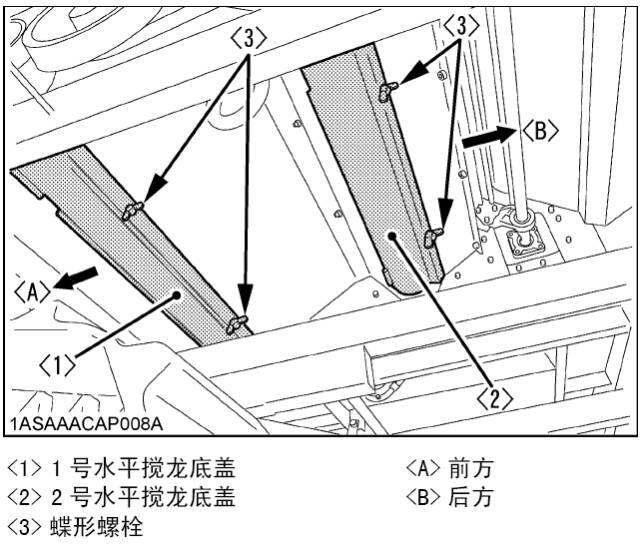

6. 1 号、2 号水平搅龙下部底盖
请拆下蝶形螺栓，拆下1 号、2 号水平搅龙底盖后进行清扫。清扫结束后请装上底盖。

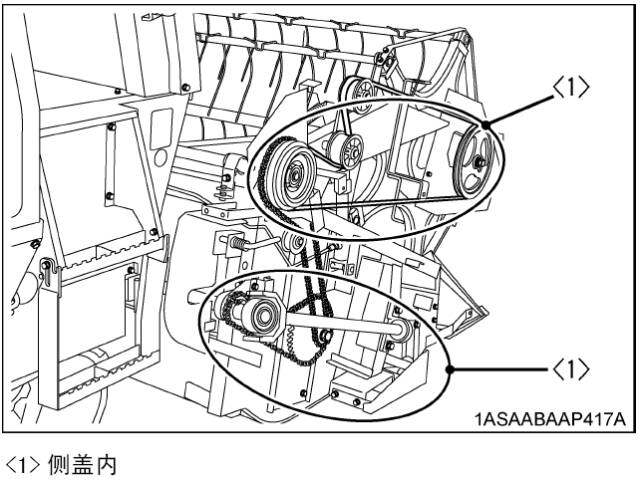

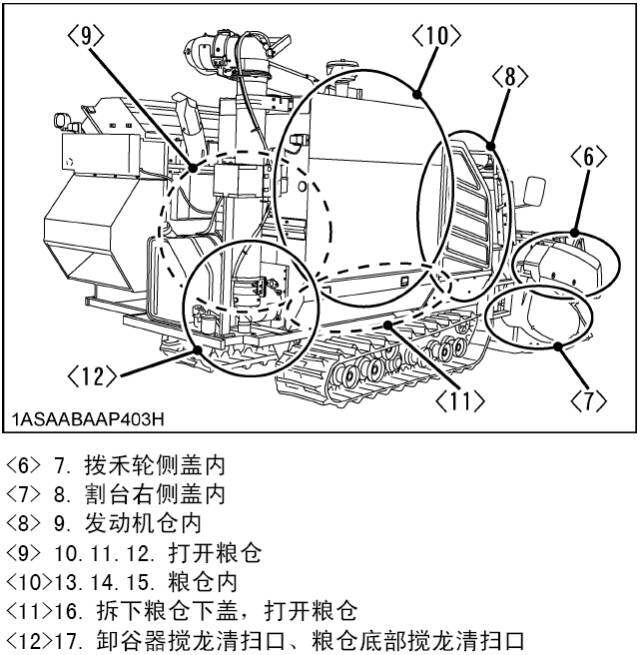

7. 拨禾轮侧盖内
8. 割台右侧盖内
请拆下拨禾轮侧盖和割台右侧盖进行清扫。清扫结束后，请将拨禾轮侧盖和割台右侧盖装回原处。

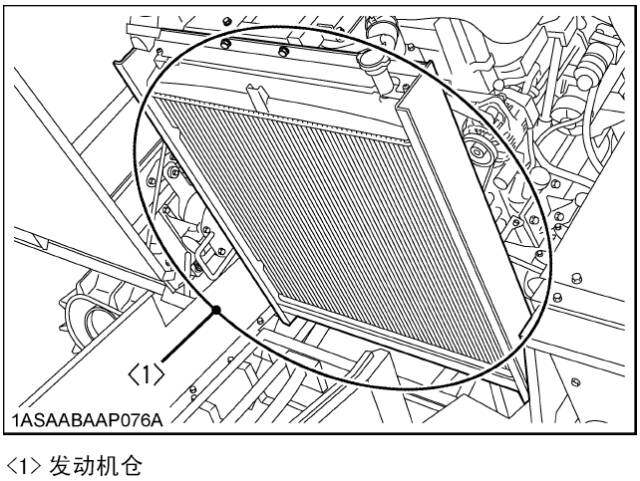

9. 发动机仓内
请打开发动机仓盖进行清扫。清扫后请关闭发动机仓盖。
【补充】
? 根据需要，请对防尘网、散热器的散热片、机油冷却器的散热片、冷凝器散热片[4LZ-4J（PRO988Q-Q）] 进行清扫。

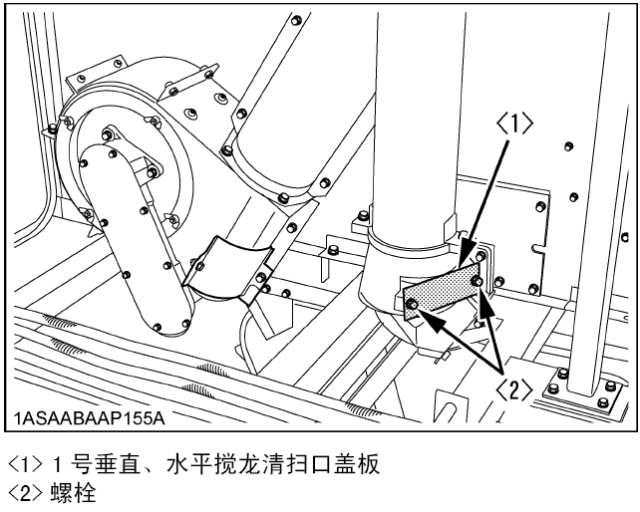

10. 1 号垂直、水平搅龙清扫口内
请打开粮仓后清扫。清扫结束后，请关闭粮仓。
请拆下螺栓，然后拆下1 号垂直、水平搅龙清扫口盖板进行清扫。清扫结束后，请将清扫口盖板装回原处。

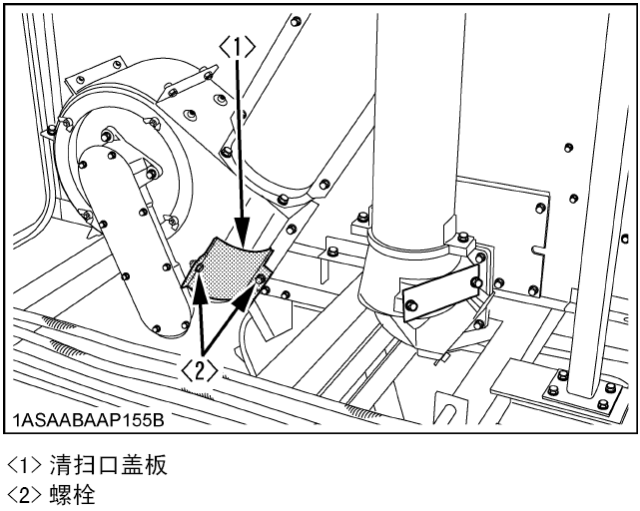

11. 2 号垂直、水平搅龙清扫口内
请打开粮仓后清扫。清扫结束请关闭粮仓。
请拆下螺栓，然后分别拆下清扫口盖板进行清扫。清扫结束后，请将清扫口盖板装回原处。

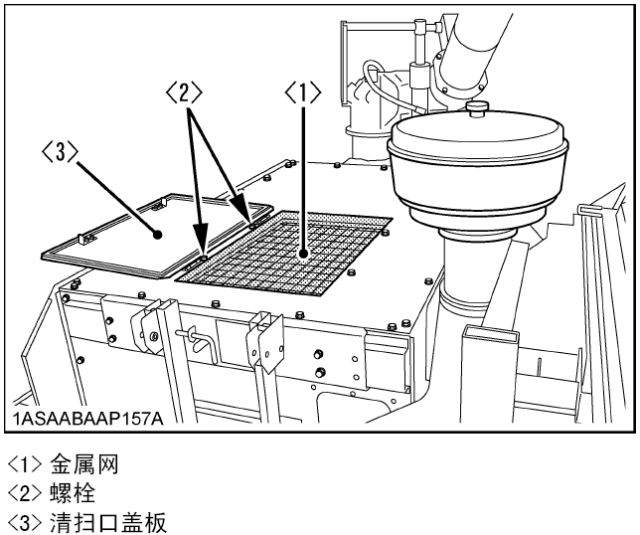

12. 粮仓内部

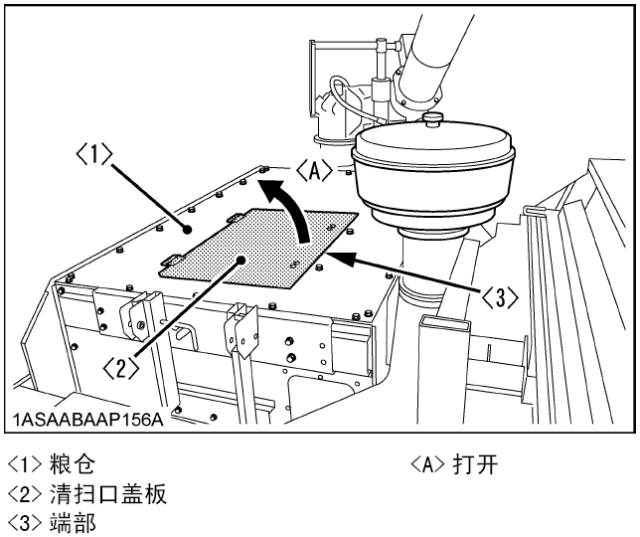

请抬起粮仓清扫口盖板的端部，打开清扫口盖板，拆下用于防止掉落的金属网进行清扫。清扫结束后，请装上金属网，然后关闭清扫口盖板。
1. 抬起清扫口盖板的端部，打开清扫口盖板。
2. 用手托住金属网，拆下螺栓，然后从清扫口拆下金属网。

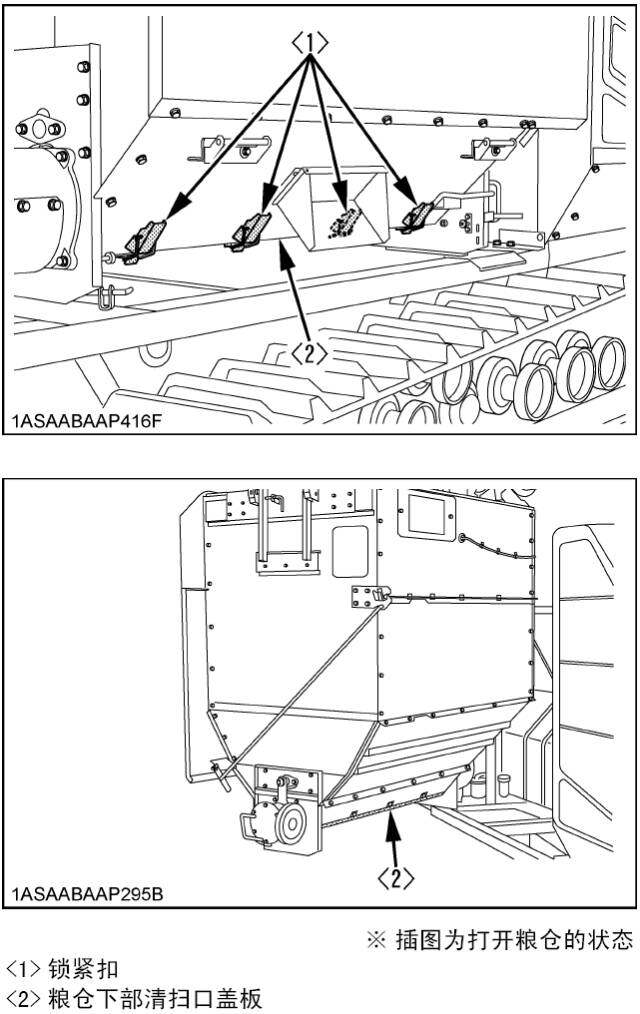

13. 粮仓下部清扫口内
拆下粮仓下盖后，拆下锁紧扣，然后向下打开粮仓下部清扫口盖板进行清扫。清扫结束后，请固定清扫口盖板，然后安装粮仓下盖。

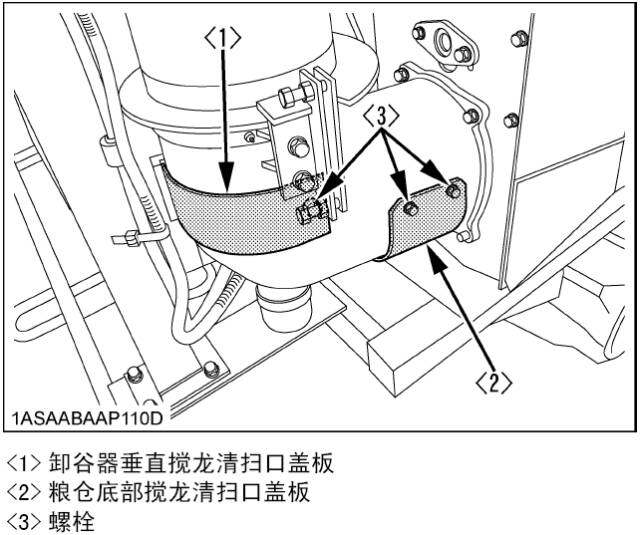

14. 卸谷器垂直搅龙、粮仓底部搅龙清扫口
拆下卸谷器垂直搅龙清扫口的螺栓，打开清扫口盖板进行清扫。
另外，请拆下粮仓底部搅龙清扫口螺栓，拆下清扫口盖板后进行清扫。清扫结束后，请关闭清扫口盖板。

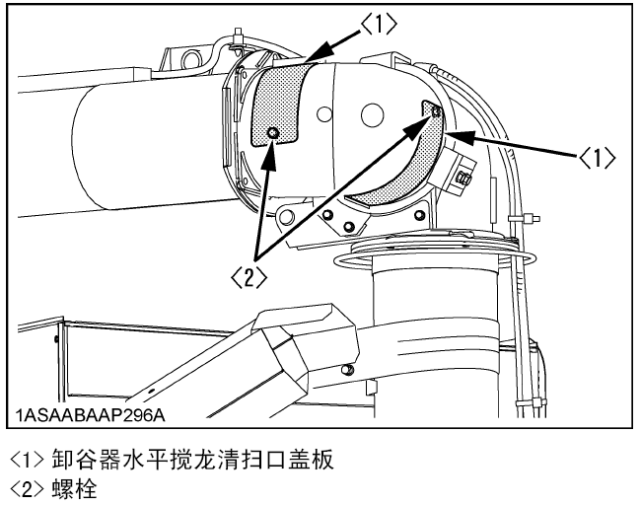

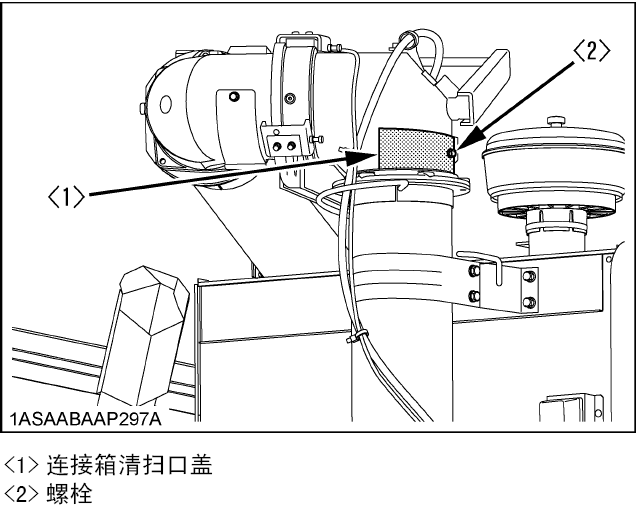

15. 卸谷器水平搅龙、连接箱清扫口
将卸谷器升至最高位置，然后拆下卸谷器水平搅龙及连接箱清扫口的螺栓，打开清扫口盖板进行清扫。清扫结束后，请关闭清扫口盖板。
? 清扫后的处理和确认
清扫结束后，请务必将打开或拆下的清扫口盖板和安全护罩等关好或装回原处。
█ 各部位的加油
联合收割机各部位的清扫结束后或者收割作业开始之前，请向各部位加油或涂抹黄油。加油时请使用附带的加油壶。
? 加油方法
在平坦的场所将割台降至地面后，挂上停车刹车。
? 加油部位

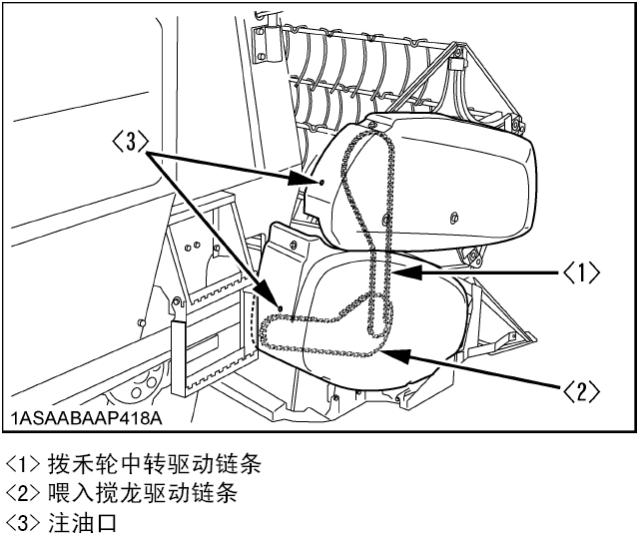

? 喂入搅龙驱动链条
? 拨禾轮中转驱动链条
从割台右侧盖、拨禾轮侧盖的注油口加入适量机油。

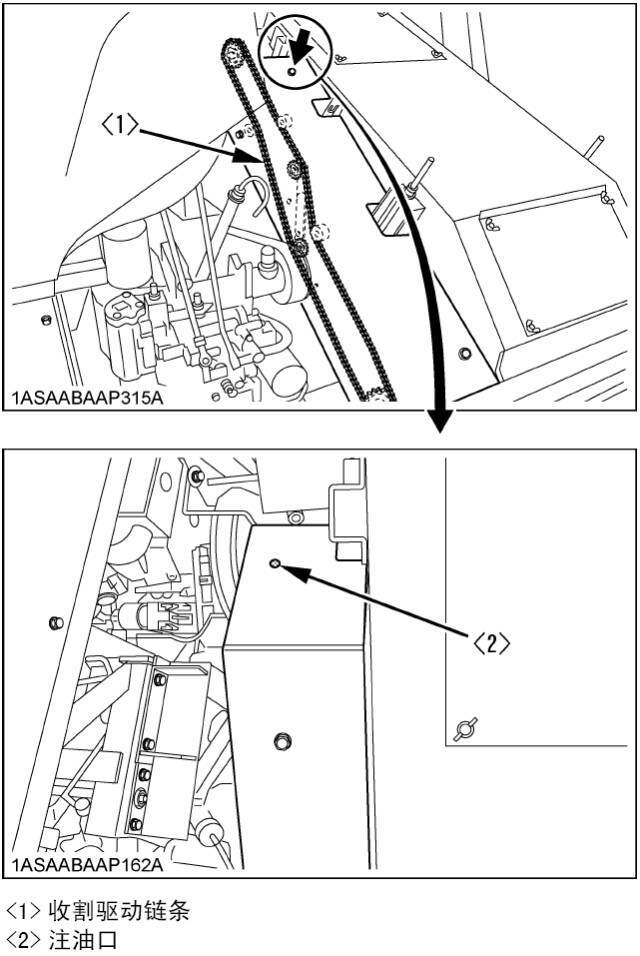

? 收割驱动链条
从供给装置右侧盖的加油口加入适量机油。

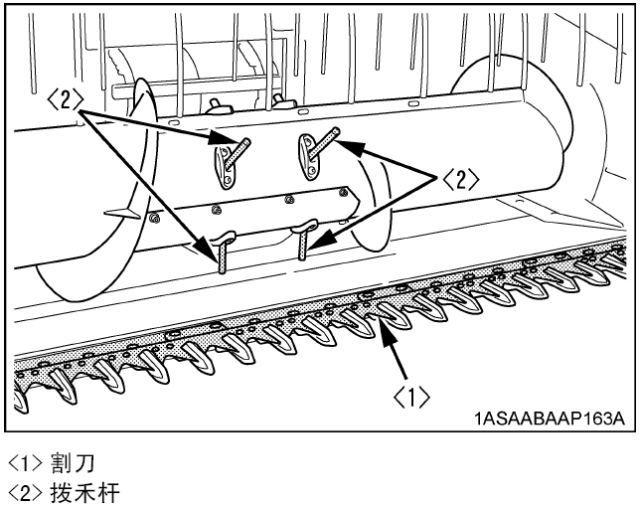

? 割刀
? 拨禾杆
升起拨禾轮后、关停发动机，对扒入拨禾杆、割刀整体进行加油。

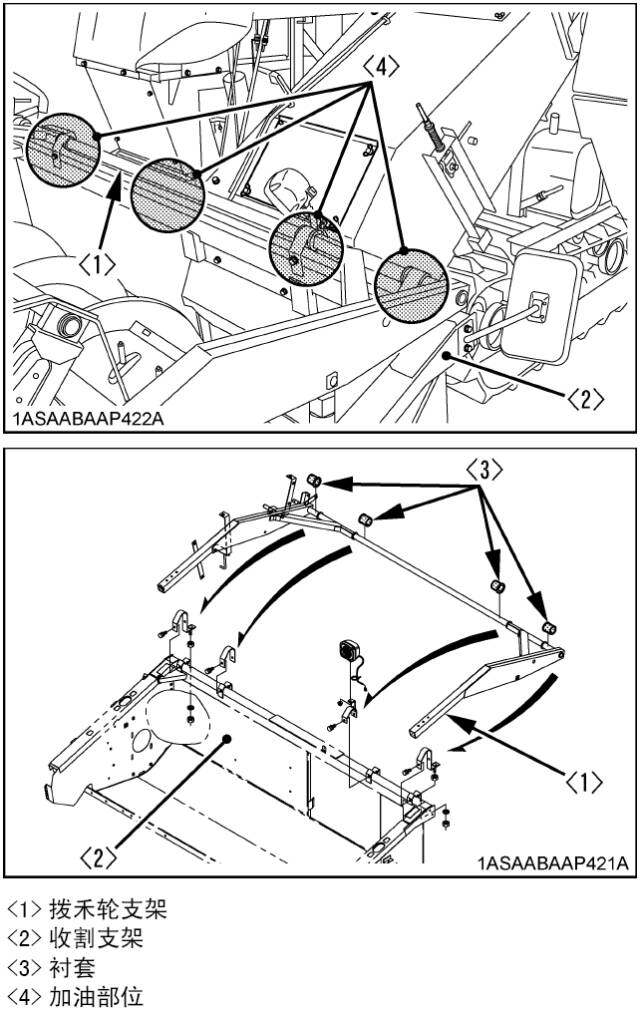

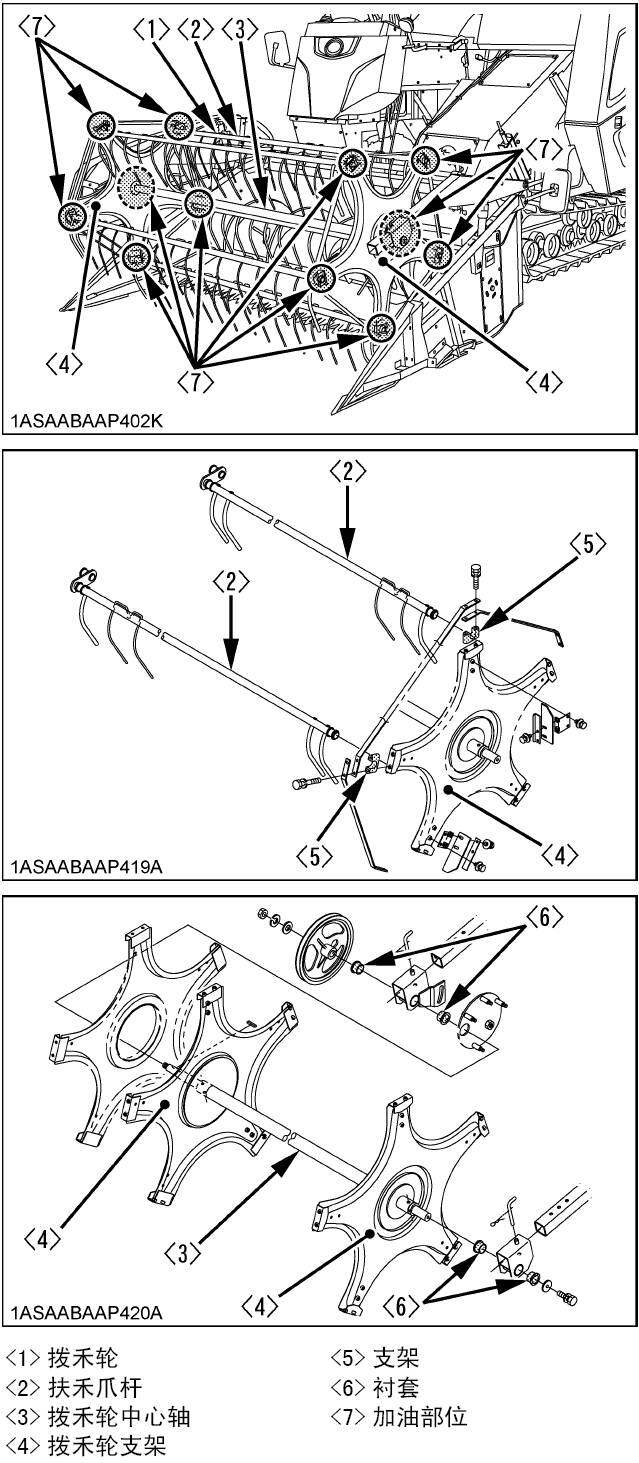

? 拨禾轮
请对拨禾轮侧支架与拨禾轮中心轴以及扶禾爪杆的连接部、收割支架与拨禾轮支架连接部的白色树脂衬套或支架进行加油。

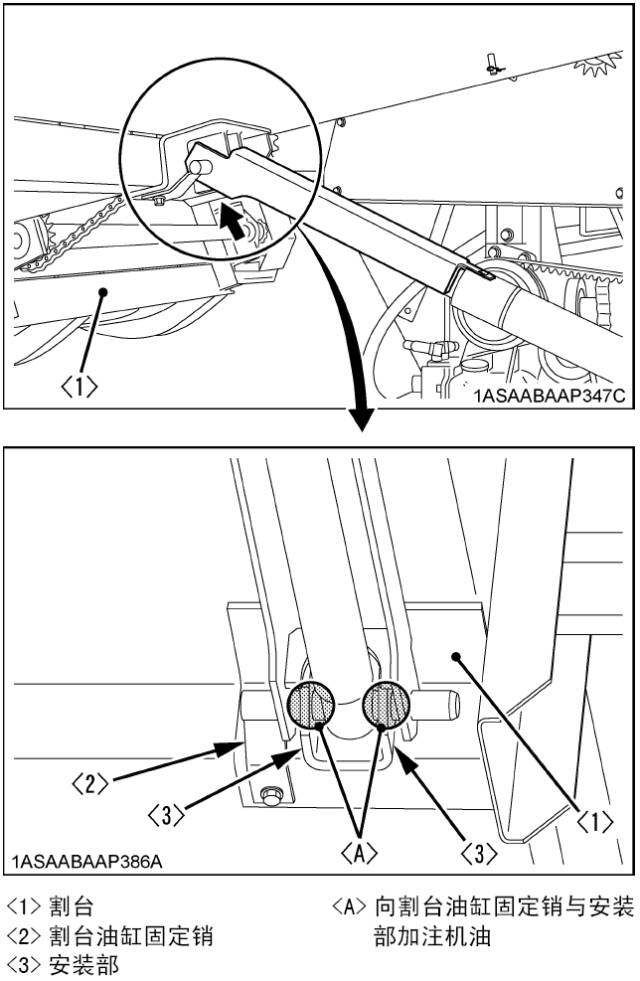

? 割台油缸支点部
升起割台后，采取防止割台下降的措施，然后关停发动机。然后，向割台油缸支点部（割台油缸固定销与安装部）加注适量的机油。
注：详细内容请参照产品使用说明书，若因产品改进而发生变更，恕不另行通知。
