维修保养————液压提升

一、半分置式(不带强压)提升高度的调整

提升高度的调整是通过提升轴上的凸轮螺栓来控制。

根据农机在地头转弯时，要求提升后农机具离开地面150mm，在长距离转移或运输时，要求提升高度满足农机具低点离地大于250mm，通过调整提升轴上凸轮的位置来达到目的。

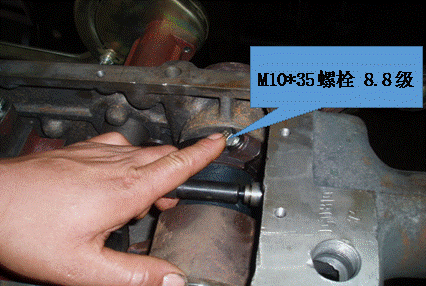

调整方法：松开凸轮上的M10*35螺栓，将提升臂放在最低位置，使得凸轮固定螺栓平面朝上或稍微向前一些，若凸轮螺栓往前越多，则提升高度越高。越往下，则提升高度越低。

二、半分置式(不带强压)农机具下降速度的调整

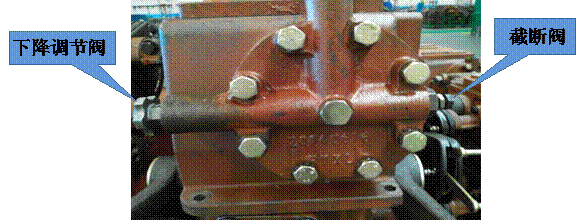

农机具下降速度的调整是通过下降速度调节阀来控制

调整方法：根据用户使用需求，通过正旋或反旋改变油缸的进油量来改变农机具的下降速度，正旋进油量减少，则机具下降速度降低。反旋进油量增多，则机具下降速度变快。

三、半分置式(不带强压)力调节反馈装置的调整

调整M10螺母改变主销与主控制阀距离，提高反馈机构灵敏性。

调整方法：将提升臂防在最低位置，调节手柄放至最高位置，旋松M10螺母，通过调整力调节推杆的长度来保证力杠杆主销与主控制阀间隙为5-7mm左右，进而保证力调节反馈机构灵敏性。

四、分置式(强压)提升高度的调整

通过对限位链的长度的调整，可任意控制农机具的提升高度。

调整方法：将两边M12螺母松开，通过调整限位链的长度，改变推板的位置，推板越朝上，则提升高度越高，推板越朝下，则提升高度越低。

五、油缸下降高度的调整

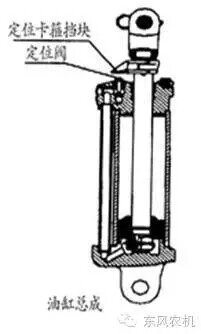

下降高度由油缸上的定位阀及定位卡箍挡块来实现

调整方法：定位卡箍挡块可在活塞杆上做上下调整，越靠下，下降量越小，反之，下降量越大。下降过程中，当定位卡箍挡块压下定位阀时，则停止下降。注意：调整定位卡箍挡块与定位阀距离时，要保证两油缸调整一致，误差为0～0.5mm。

注意：通过调整反馈机构和强压油缸上的定位挡块，保证油缸活塞在最高位置和最低位置时不要碰到油缸的上下座，之间距离为10mm左右，这样可以保护油缸和分配器，以免出现故障。

六、悬挂杆件的调整

1、限位杆的调整

限位杆主要是限制下拉杆的横向摆动量。

调整方法：将锁销插入限位套管的长孔，可使限位杆有一定的移动量;当锁销插入限位套管的前面圆孔，可使限位杆固定不动。旋转带螺纹的限位套管可调整限位杆的长度。后面的圆孔是调整限位拉杆长度时，放置锁销的插孔。(带旋耕机、切草机无移动量，犁、靶时3-5mm)

2、提升杆的调整

调整提升杆主要是对农具的横向水平位置进行调整。

调整方法：一般情况下，提升杆的长度应调整在中间长度。左、右提升杆的调整均可通过转动中间提升杆导管焊合来进行。顺时针转动，提升杆伸长;反之则缩短。

3、上拉杆调整

上拉杆长度来调节农具纵向水平位置，调整前后犁耕深一致性。

调整方法：上拉杆与支座的连接有3个孔供使用。可根据农具的立柱高度选用使用的位置。一般情况下，当立柱高度≤510mm时，选用下孔，当立柱高度在510mm～610mm之间时选用中孔，当立柱高度≥610mm时选用上孔。也可根据实际情况适当调整。

4、下拉杆连接

下拉杆上有2个连接孔，前孔与上拉杆联结，后孔与限位杆连接。

七、液压悬挂系统故障和排除方法
