三点悬挂各部位的名称：

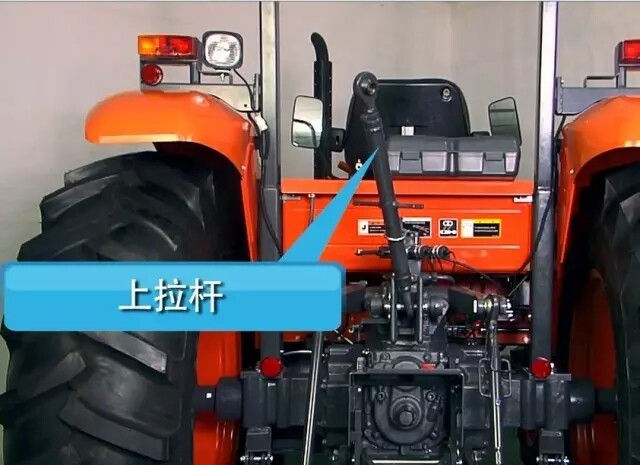

上拉杆

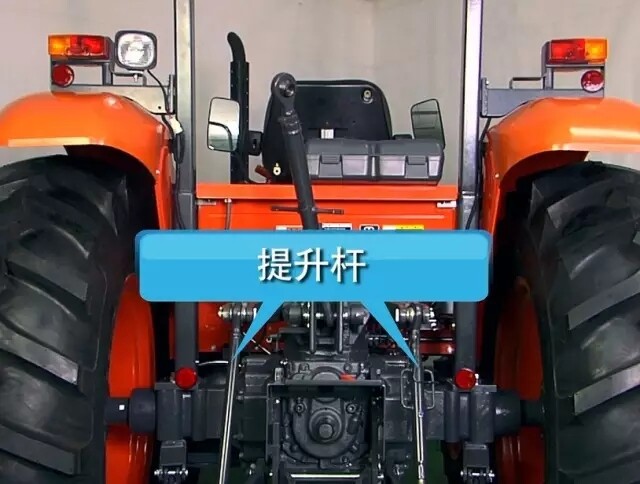

提升杆

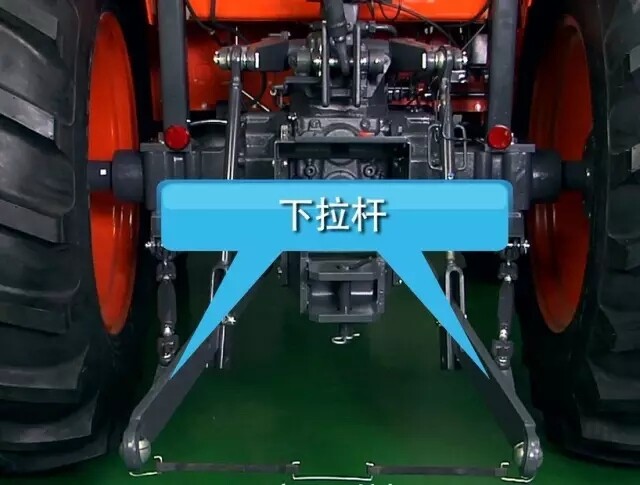

下拉杆

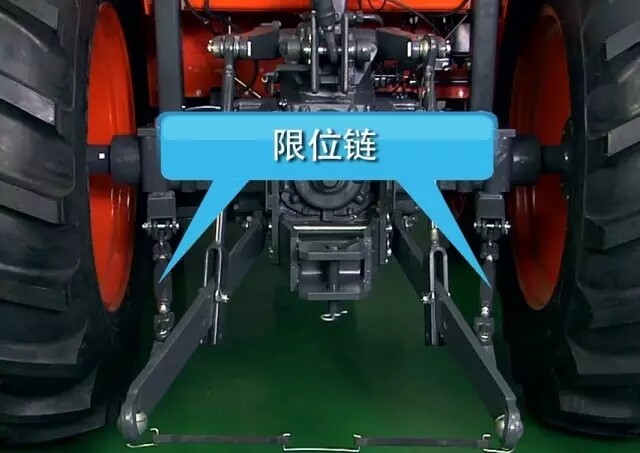

限位链

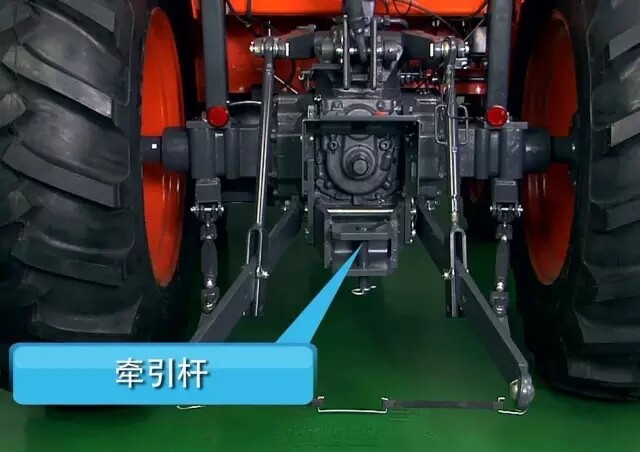

牵引杆

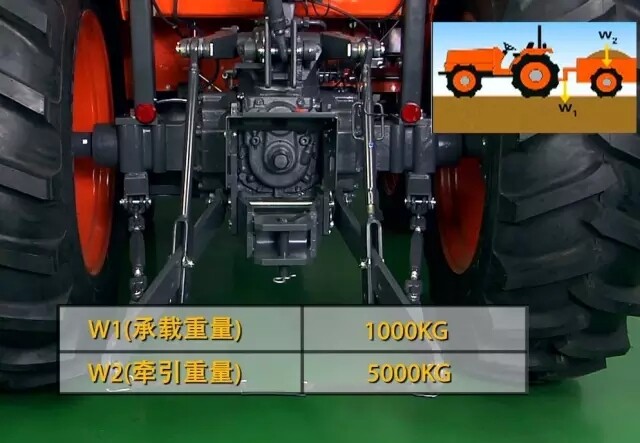

根据配套机械的类型，牵引杆的高度可以进行两个位置的调整：
W1：牵引杆最大承载重量1000KG;
W2：最大牵引重量5000KG。
在使用中请不要超出此极限，否则可能会造成拖拉机损坏或人身伤害事故。
以安装旋耕机和铧犁为例，讲解三点悬挂机构的使用调整方法：

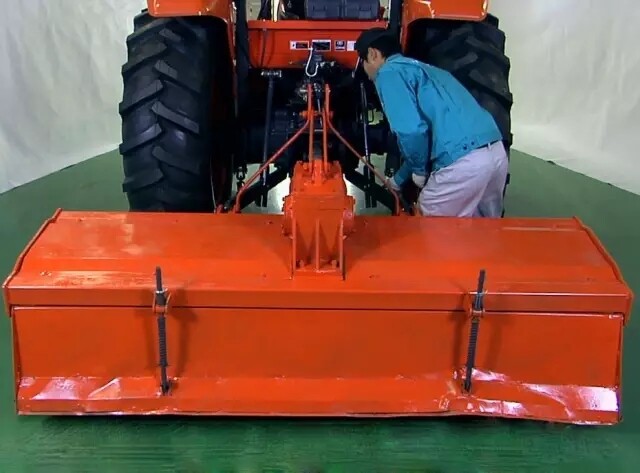

安装旋耕机的方法：

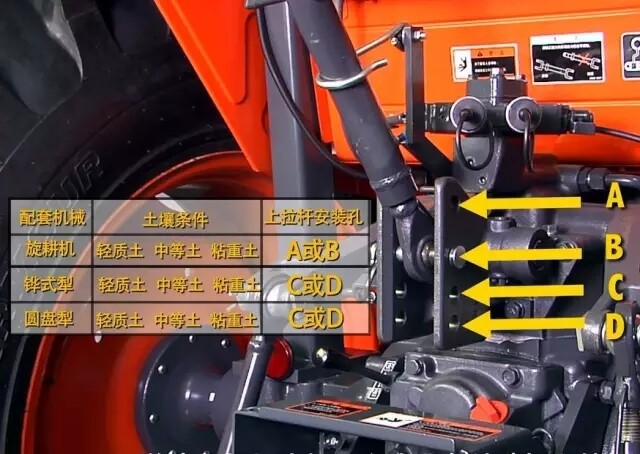

首先根据农机具和作业条件选择上拉杆孔位，具体可参照使用说明书。旋耕机不需要牵引力控制，可以选择A孔或B孔。操作位置控制杆，使下拉杆降至最低位置。

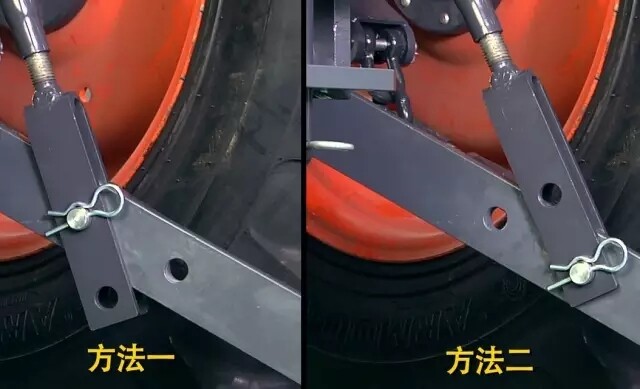

根据农机具选择下拉杆和提升杆的安装孔位有两种安装方法。
一般为了获得最大的提升高度选择 [ 方法一 ]，当需要更大的提升力时选择 [ 方法二 ]。
选择孔位的同时，需满足下拉杆的销孔中心与地面距离符合农机具最大作业深度的要求，将拖拉机侧的万向节安装在动力输出轴上并用固定销锁死。
启动发动机缓慢倒退拖拉机。使拖拉机和旋耕机间的距离可以安装万向节为止。
先将旋耕机侧的万向节套在拖拉机侧的万向节上。
注意:
万向节叉要保持平衡。
再将旋耕机侧的万向节安装到旋耕机上。
启动发动机缓慢倒退拖拉机，使拖拉机的左侧下拉杆连接在一起。
调整右侧提升杆，将可侧下拉杆和旋耕机连接在一起。
注意：
调整时，不可超出螺杆上的安全槽口，将上拉杆和旋耕机连接在一起，略微升起旋耕机调整两侧限位链长度。使旋耕机的输入轴和力输出轴在同一轴线上，并且可以略微左右晃动。
调整右侧提升杆使旋耕机左右保持水平，并锁定调节手柄。
调整上拉杆，使旋耕机前后保持水平并锁定锁紧螺母。
注意：

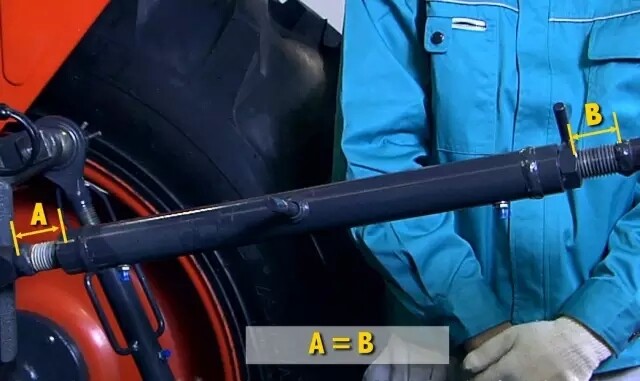

上拉杆的前后螺纹长度要保持一致。

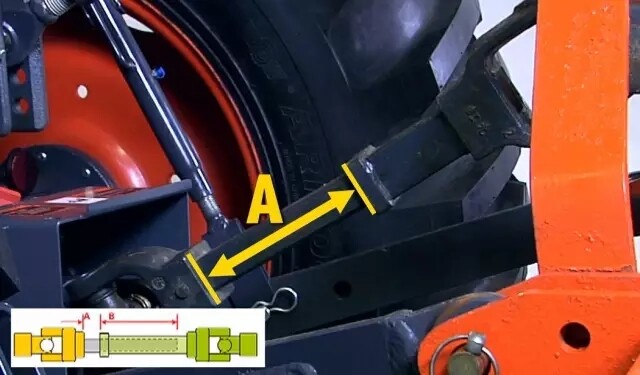

将旋耕机提升到最高位置尺寸A>15mm，将旋耕机下降至最低位置测量尺寸B> 100mm，低速运转旋耕机确认无异常后方可投入正常作业。
铧犁的安装方法和旋耕机的安装基本一致，铧犁的主要调整内容包括：牵引力中心、耕幅、耕深、水平位置等。
? 牵引力中心的调整
通过调整拖拉机的轮距使轮距与铧犁的耕幅相一致。从而达到犁耕时犁的阻力中心线基本上能与拖拉机的纵轴中心线相重合，以消除机组的偏牵引。
? 耕幅的调整
通过改变限位链的长度，使左右提升杆对复印件于拖拉机纵轴中心线，转动犁架上的调节手柄使曲拐轴转动，使前犁的犁翼与拖拉机右后轮内侧的延长线重合2～2.5CM。此时即为合适的耕幅。
注意：
耕幅调整好后要保证铧犁有一定左右晃动量。
? 耕深的调整
通过改变犁上限深轮的调度来调节，限深轮高度越高，耕深越深，另外位置控制，牵引力控制，混全控制也可以对铧犁的耕深进行调整。
? 水平位置的调整
作业时犁架必须保持纵向和横向水平，才能保证耕深一致，调节上拉杆的长度，使铧犁下降至地面时应有3～5度的入土角，当处于规定耕深时，犁架前后应处于水平状态。
▌故障案例

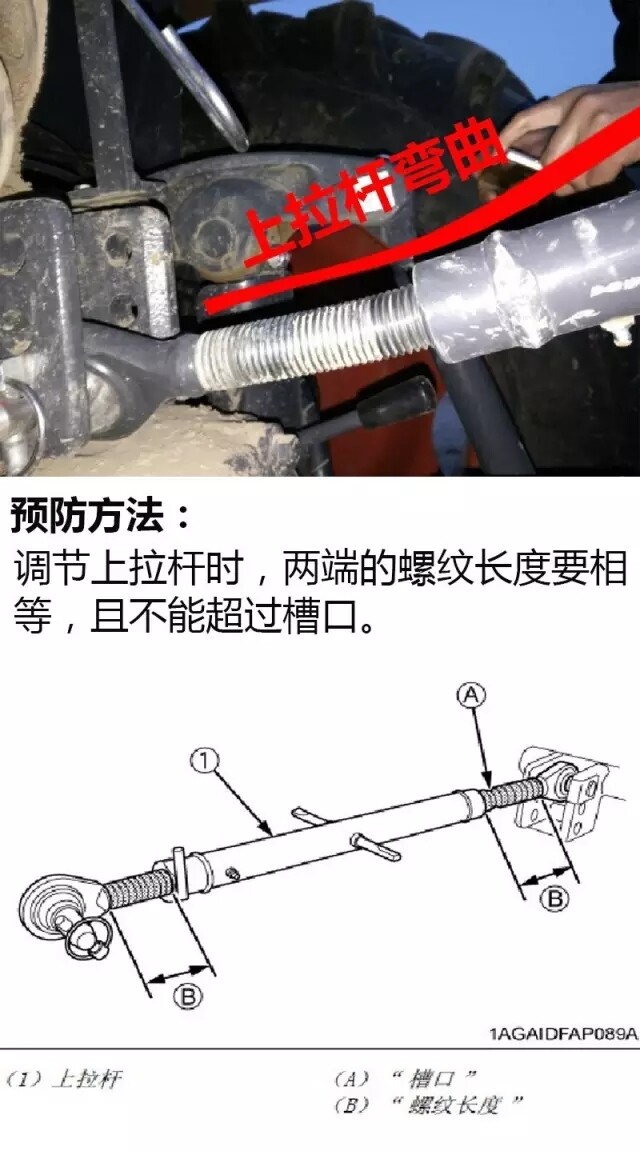

? 上拉杆弯曲

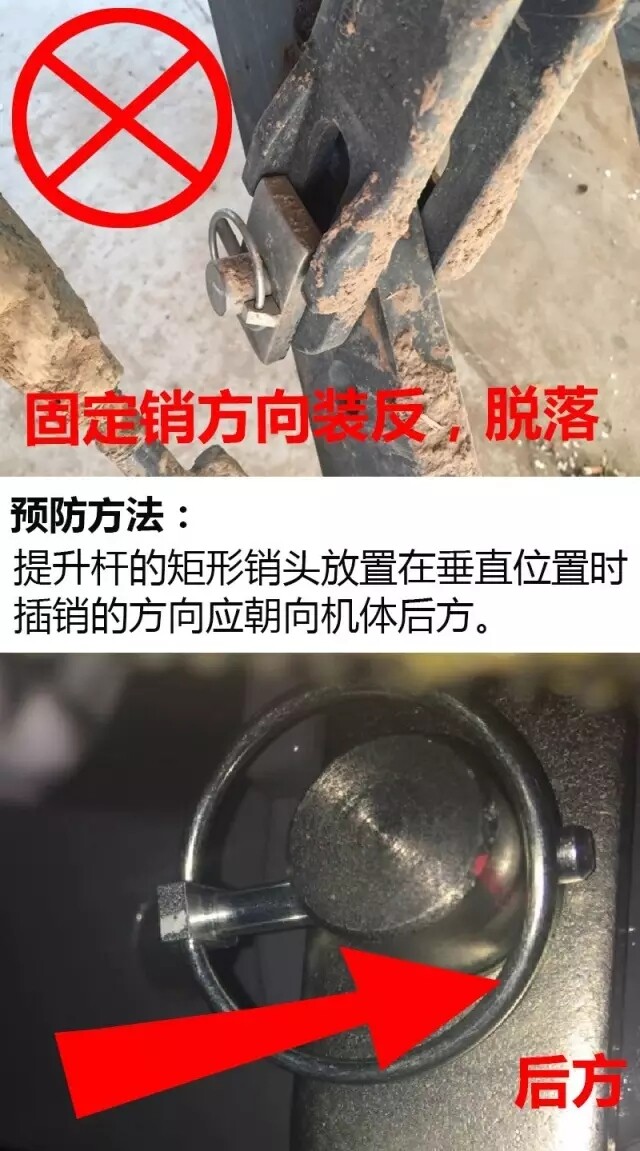

? 固定销脱落
注：详细内容请参阅产品使用说明书中所述。
久保田农业机械(苏州)有限公司
