振动筛的拆卸

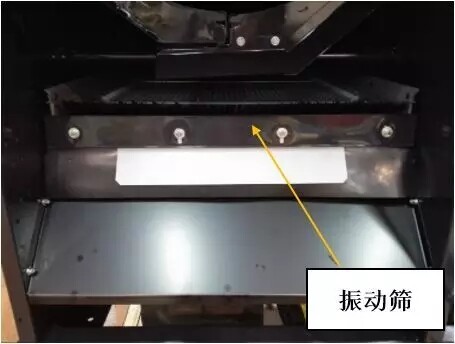

① 取下后盖后可以看见振动筛

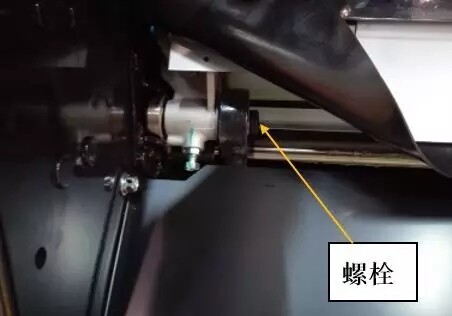

② 从振动筛后部拆下左右2个固定螺栓
③ 将振动筛从后部拉出
振动筛的安装
2.1 安装要领

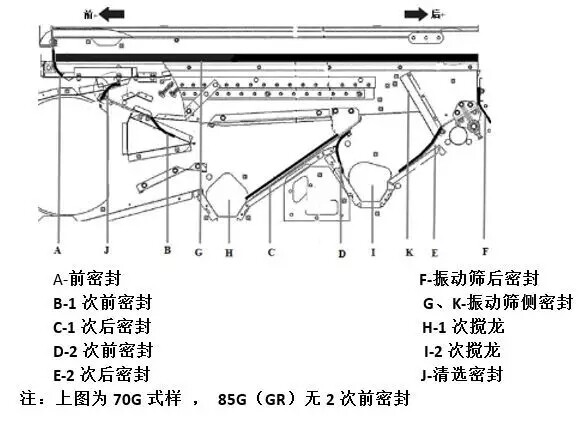

安装振动筛总成时，各密封部(密封胶皮)要如下图安装

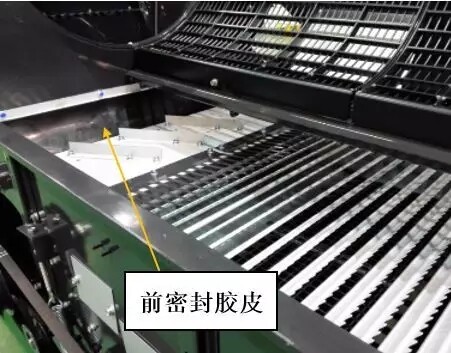

① 确认前密封确实放在振动筛前端面上

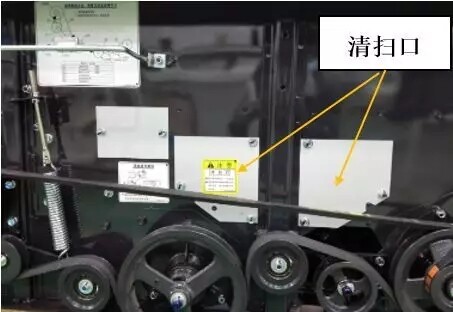

② 1次后密封要在打开清扫口后进行确认，在密封胶皮下垂至1次搅龙一侧的状态下进行安装。
③ 2次后密封要从振动筛后部进行确认，在胶皮下垂至2次搅龙一侧的状态下进行安装。
2.2 安装要领

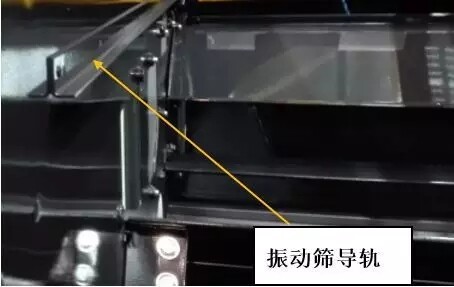

① 确认内部的左右振动筛导轨没有发生变形
② 2人手拖住振动筛，将振动筛前部的轴承确实放上导轨，保持振动筛从机体后部水平插入一段。
③ 1人拖住振动筛前部，另1人再缓慢推入振动筛。

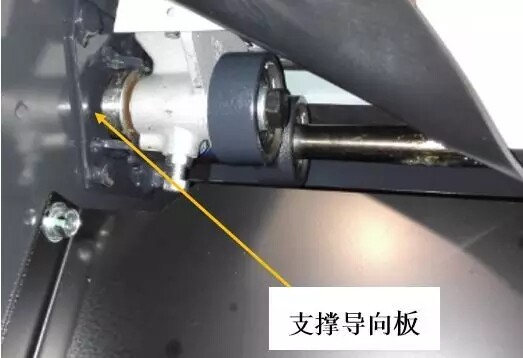

④ 确认各密封胶皮的位置后，将振动筛后部的轴承插入机体侧面的支撑导向板。
⑤拧紧2个固定螺栓
紧固扭矩：86.2±7.8N.m(9.0±1.0kgf.m)
重 要
各部分密封胶皮若不在正确位置，会出现谷粒漏出、清选效果不佳、脱粒部负荷加重的情况，导致效率降低、抛洒等现象。
