序号 | 项 目 | 单 位 | 规 格 | ||
1 | 型 号 | / | 4LZ-4.0Z | ||
2 | 结构型式 | / | 全喂入自走履带式 | ||
3 | 配套发动机 | 生产企业 | / | 云内 | |
型 号 | / | YN4L106-30CR | YN4BL105-30CR | ||
结构型式 | / | 直列 四缸 水冷 增压 | |||
额定净功率 | kW | 74.8 | 74 | ||
额定转速 | r/min | 2400 | |||
4 | 割台宽度 | mm | 2160 | ||
5 | 喂入量 | t/h | 14.4 | ||
6 | 最小离地间隙 | mm | 270 | ||
7 | 理论作业速度 | km/h | 0～5.58 | ||
8 | 纯作业小时生产率 | hm2/h | 0.26-0.52 | ||
9 | 单位面积燃油消耗量 | kg/hm2 | ≤30 | ||
10 | 脱粒滚筒（直径×长度） | mm | Φ600×1920 | ||
11 | 履带（节距×节数×宽度） | mm | 90（mm）×53(节）×450（mm） | ||
轨距 | mm | 1200 | |||
12 | 变速箱类型 | / | （HST+3档）无级变速 | ||
力源42HST+云洲80变速箱 | |||||
13 | 接粮方式 | / | 液压卸粮(高位360°、侧位) | ||
一、割台部分
1 搅龙强度提高。
※搅龙筒体不锈钢板加厚到1.5mm
※增加搅龙叶片加强筋数量
2 搅龙筒体上新增防缠草安装板，收高秆作物不再缠草。
3 解决分禾器与拨禾轮夹草问题。 ※在拨禾轮上增加聚氨酯橡胶板
※加长拨禾齿
4 三角转板优化设计，提高可靠性。
5 可配套油菜割台，一机多用。
二、输送槽部分
6 输送链条提质，选择国内一流链条供应商，解决上输送滚筒缠草以及右侧输送链条跳齿问题。
7 输送槽体下盖板开口处加焊钢板，提高输送槽体强度。

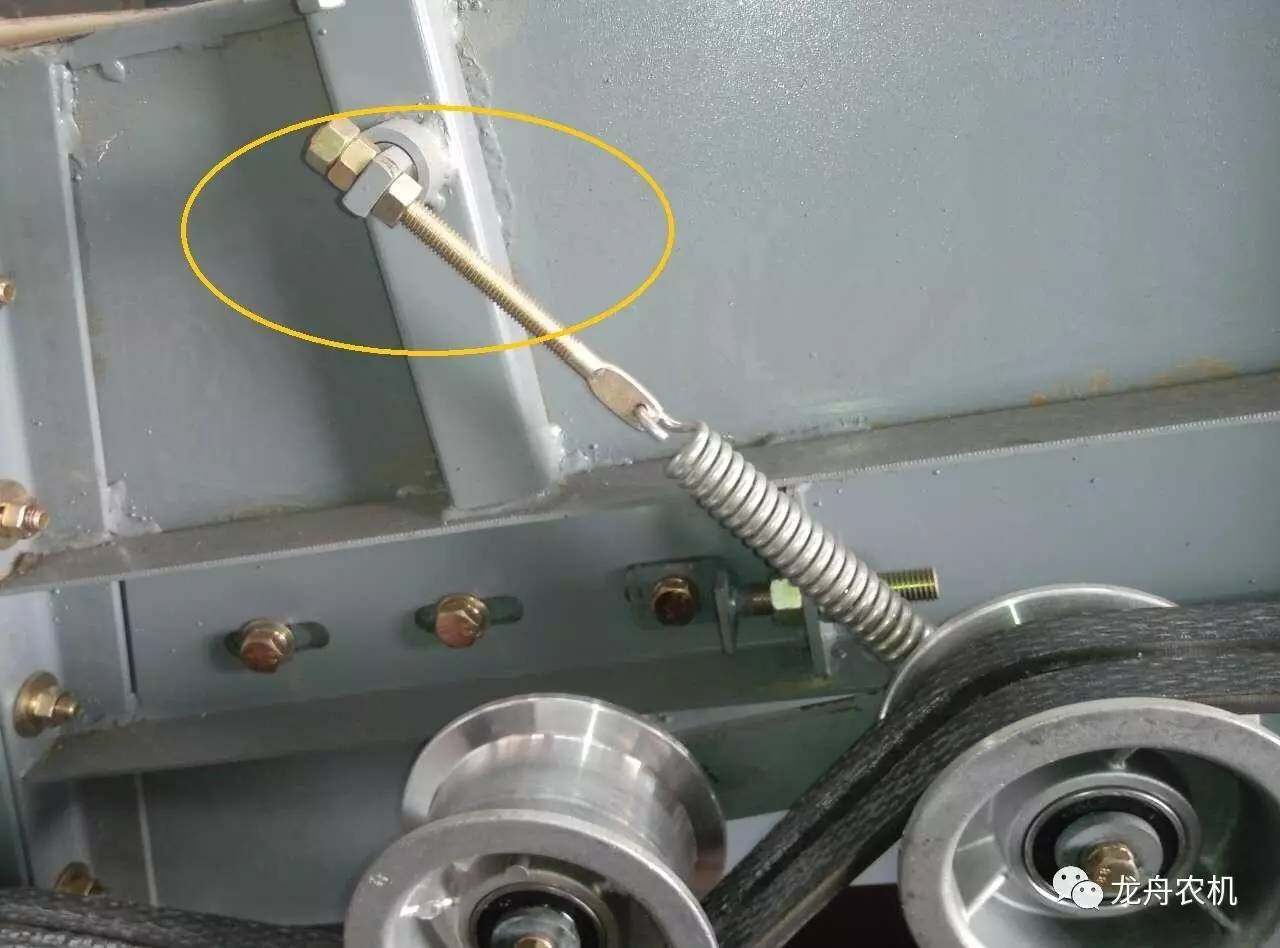

8 输送皮带张紧拉杆位置优化，加大调节量。
三、操纵、电气部分
9 旋转放粮开关改用进口扭子开关，防水、防尘、防震性能好。
10 放粮控制器升级、增强密封性和防水性能。
11 马达加装继电器、起动好、寿命长。
12 翻转式凉棚支架、方便运输和转移。
13 操纵台增设隔板、舒适美观。

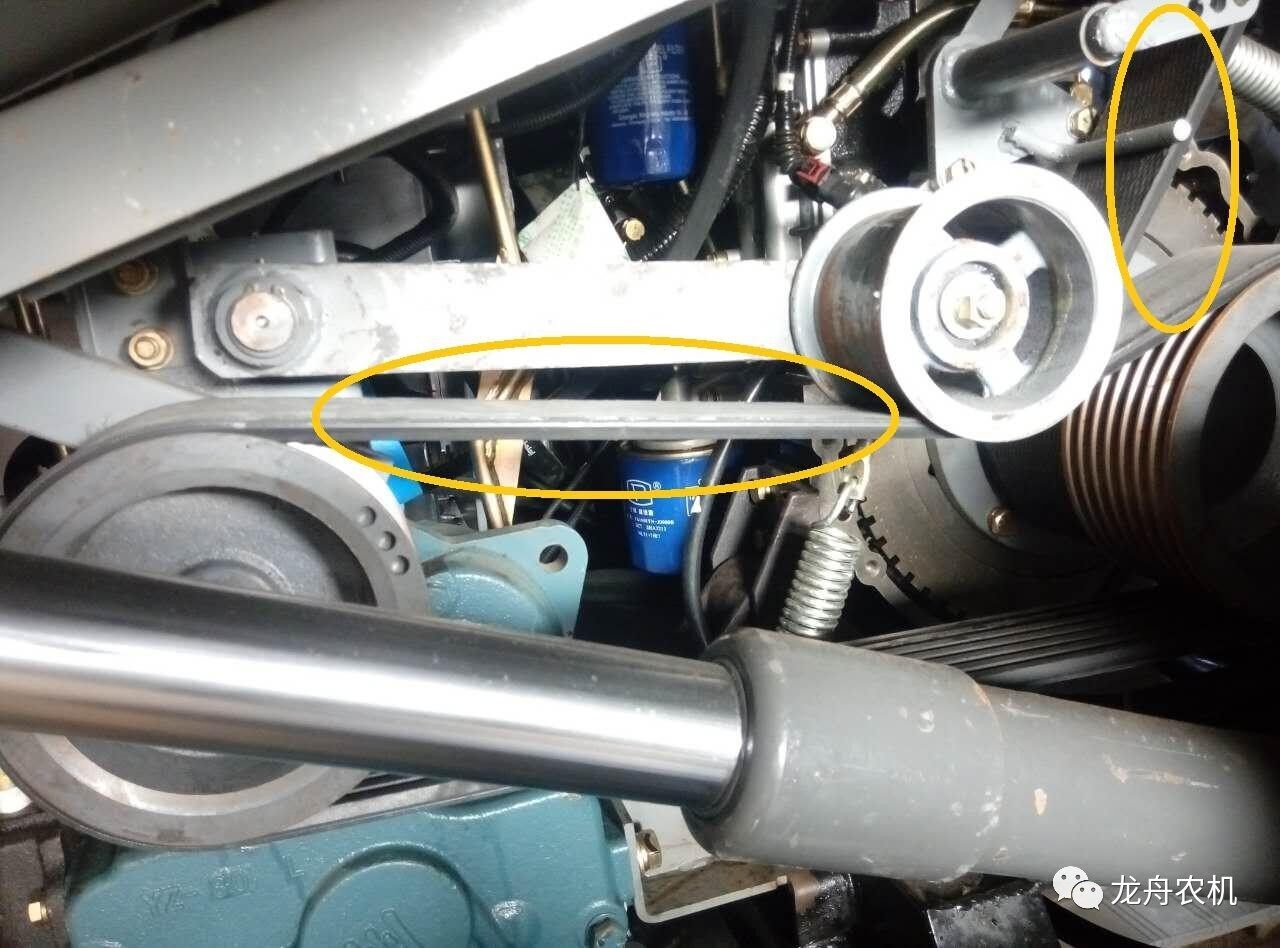

14 加大行走带轮，行走皮带升级为9J联带(7联组)。
15 采用4SB-1537工作皮带，加大承载能力、提高使用寿命。
四、底盘部分
16 优化撑杆设计，使用更可靠。
17 加强支重轮梁孔口挡板，挡板不变形。
18 行走弹簧挂板改为圆钢。
五、脱粒机部分
19 优化风机轴承设计，使用UCFU轴承，提高可靠性。
20 提高带轮轮槽表面粗糙度要求，皮带寿命更长。
21 减小过渡带轮直径，减小振动筛摆动频率，降低抛出损失。
22 加长尾筛片，材料升级为高强度板材。
23 优化脱粒滚筒幅板设计，可以依据作物情况配装3/4/6根齿杆，提高适应性。
24 优化碎草装置。
①碎草轮采用独立皮带传动，提高皮带传动效率及寿命
②碎草刀滚转速提高，碎草效果更好
六、粮仓部分
25 粮仓内喂入搅龙材质和热处理升级，可靠性更高。
26 高位放粮各搅龙优化设计，输送连续稳定、破碎率更低。
27 优化粮仓焊合结构：
※加大前面板观察窗口，方便维护
※粮仓右支撑板(靠驾驶员侧)加大圆孔，方便喂入搅龙从粮仓换向箱侧拆装
28 出粮口使用胶皮，解决帆布易磨损问题。
