作者：王建合 杨欣 杨淑华
为适应河北省棉花产业发展需求，河北省棉花产业创新团队棉花配套农机具研发与农机农艺结合岗位(河北省农机化技术推广服务总站)根据河北省现代农业产业体系建设总体要求，集中力量收集、调研和分析棉花产业机械化技术发展动态与信息，进行共性技术和关键技术研究、开发与集成，推出系列棉花播种机。机具以其独特的设计、精工的制造、高效的联合作业特性填补了国内棉花播种机械化技术多项空白，为推动河北省棉花全程机械化的进程开辟了一条新的发展之路。
1 2MBGF-2/4(280)型旋耕铺膜播种机
2MBGF-2/4(280)型旋耕铺膜播种机是河北省棉花产业创新团队棉花配套农机具研发与农机农艺结合岗位(河北省农机化技术推广服务总站)主推机型，适用于50马力以上的大中型拖拉机配套使用，一机多用，一次性可完成旋耕整地、铺滴灌管、起垄施肥、播种、喷药、铺膜、覆土、镇压、膜上压土等多项作业，并与机械化采棉技术相配套。2MBGF-2/4(280)型旋耕铺膜棉花播种机整机结构组成如图1所示。
图1 2MBGF-2/4(280)型旋耕铺膜棉花播种机结构组成
旋耕整地可以减少机具进地次数，保证播种前土地松软平整;膜下滴灌和起垄施肥可以节省人力，膜下蓄水节省水源，自行调节水分调节肥效，保证提高出苗率，提高产量;播种同时喷洒除草剂，高效除草，省工省力，确保苗齐苗壮，提高棉花的产量;整机结构紧凑，设计合理，操作方便，穴距、行距播种深度均可调，采用新一代内含吐式排种器、设计先进，性能可靠，特点突出，穴距准，破碎率低，空穴少，能满足现代棉花产业技术体系播种农艺新要求;增加种行镇压器，可提高出苗率，加强了膜上种行覆土的牢固性，保证苗齐苗壮。使用该机可大大减少拖拉机多次进地作业、多次碾压土壤的不良后果。
主要技术参数：
长宽高：3400×3200×1530(mm)
结构质量：1150(kg)
配套动力：36.8-73.5(kW)
铺膜幅数：2幅
适应膜宽：900～1200(mm)
播种深度：20～-40(mm)(可调)
播种行数：4行
作业行距：450～880(mm)(可调)
穴距：130-400(mm)(可调)
排种形式：勺轮式
作业效率：8-12(亩/小时)
作业速度：低2-4挡作业
联接方式：三点后悬挂
节水方式：铺放PE滴灌带
该机具更换排种盘可用于花生、玉米等其他覆膜农作物播种，是目前国内大面积推广使用较先进的农业机械，也是是现代化农机装备不可缺少的农机具。
2MBGF-2/4(280)型旋耕铺膜棉花播种机主要有符合农艺要求的旋耕机及铺膜播种机经巧妙联接组合而成。可单体作业也可联合作业，单体作业，主要是直接挂接于拖拉机上在耕整的土地上作业。节水铺膜播种机作业工作过程是用旋耕机整地后，通过起埂器，收土把畦间的垄合在一起由地轮经链轮链条传动到种箱、肥箱排种排肥，在经施肥开沟器和播种开沟器进行施肥播种，在经蓄水器蓄水及滴灌扶助设备铺放滴灌管，在由播种开沟器后扶土板，扶土镇压，喷药，同时用分土铧向畦面两侧分土，作出农艺要求的畦形，进行压实喷药，随后把铺膜机构上的膜卷均匀地沿畦面铺放，用压膜覆土机构将薄膜贴紧地面横向展平，然后覆土压严，同时进行膜上伏土，喷洒除草剂是与整个铺膜作业一起配合进行的，拖拉机机工作时打开阀门可将经压缩机的药液经药管喷头喷洒在所需畦面上，在地头转弯或转移地块时关闭出液阀门，工作时注意压力不宜过高。图2所示是机具在邯郸成安县棉花试验站试验示范应用情况。

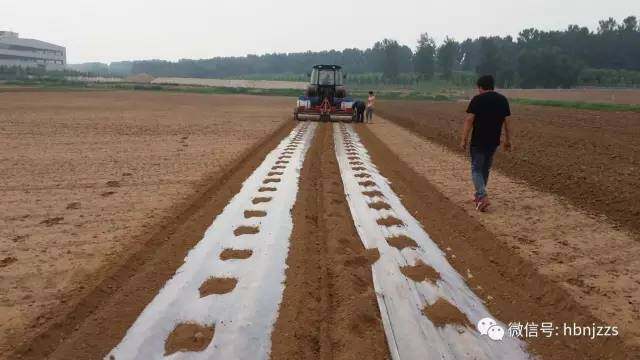

图2 2MBGF-2/4(280)型旋耕铺膜棉花播种机田间作业效果(机采棉行距)
2 2BFG-12(14、16)型旋播机
本系列旋耕播种机是复试作业机械，它由旋耕部分和播种部分连接而成。它通过连接架焊组合及拉筋组合把旋耕部分与播种部分固连在一起。可一次完成田间耕地、施肥、播种覆土、喷施除草剂、铺膜、压土等作业。拆下播种部分，也可单独进行旋耕整地作业。播种部分装上独立悬挂也可直接与拖拉机连接进行播种作业。
旋耕部分是靠拖拉机动力输出轴驱动的耕作机具，它是利用刀片的旋转和前进的复合运动对未耕地和已经犁过的田地进行碎土作业，其性能特点是碎土能力强，并能灭茬锄草。播种部分通过连接板与悬耕部分挂接，同时完成施肥播种等作业。播种适用于棉花等作物的播种。播种量、播种深度、行距均可根据农业技术要求方便地调整。
传动为齿、链轮传动，可靠耐用。机具采用专用窝眼式排种器和开沟器组合装置，并设有播量指示和播量手轮调节装置，播量调节方便准确，开沟器具有阻力小、通过性好的特点。施肥开沟铲为钢板焊接铲。2BFGM-4型旋耕播种机整机结构组成如图3所示。

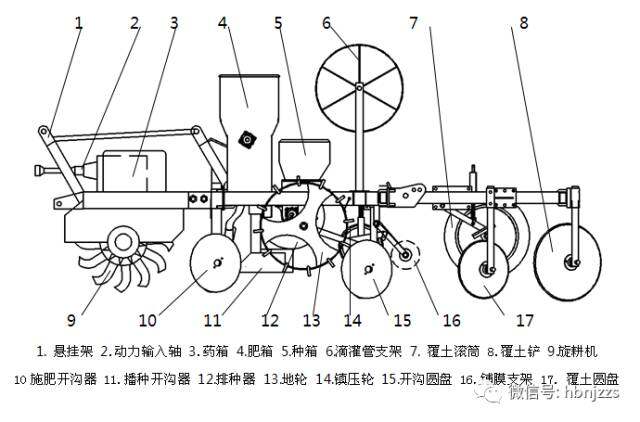

图3 2BFGM-4型旋耕播种机整机结构组成
主要技术参数：
长宽高：2400×3200×1430(mm)
结构质量：950(kg)
配套动力：36.8-73.5(kW)
铺膜幅数：2幅
适应膜宽：900～1200(mm)
播种深度：20～-40(mm)(可调)
播种行数：4行
作业行距：450～880(mm)(可调)
穴距：130-400(mm)(可调)
排种形式：窝眼孔式
作业效率：8-12(亩/小时)
作业速度：低2-4挡作业
联接方式：三点后悬挂
节水方式：铺放PE滴灌带
该机采用机采棉行距，整机结构更加紧凑，通过联合作业完成耕整地、平地、起垄、施肥、蓄水、播种、覆土、镇压、覆膜、膜上压土等，便于实现棉花生产全程技术化技术的推进，省工省力，高效节能，在河北省冀南棉产区生产试验应用，效果良好。图4所示是该机田间试验作业效果。

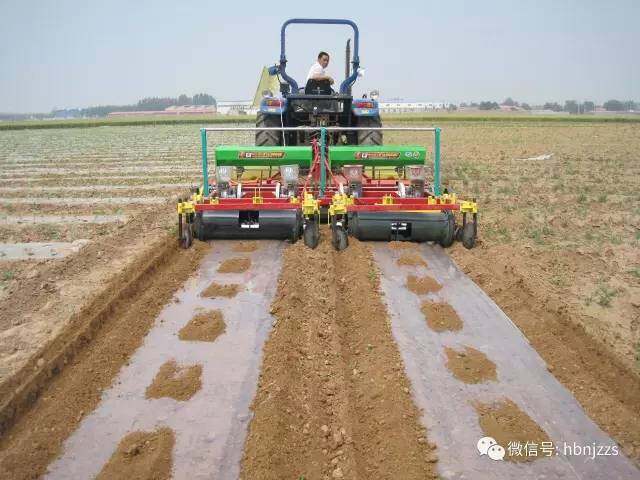

图4 2BFGM-4型旋耕播种机田间作业效果
