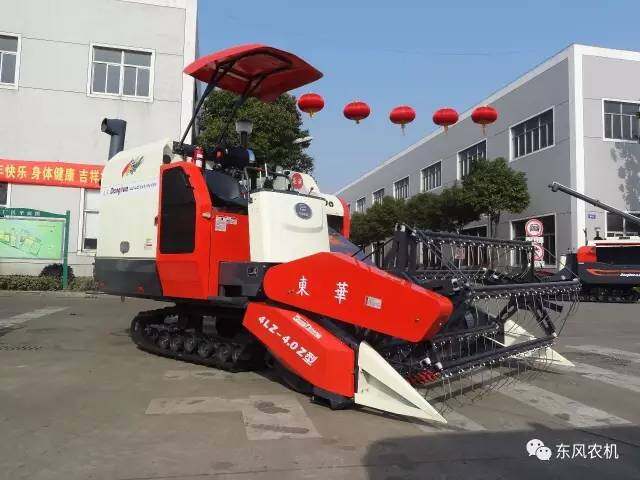

东风牌4LZ-4.0Z全喂入联合收割机
参数表
序号 | 项目 | 单位 | 设计值 | ||
1 | 型号规格 | / | 4LZ-4.0Z | ||
2 | 结构型式 | / | 履带自走式纵轴流全喂入 | ||
3 | 配套发动机 | 生产企业 | / | 常柴股份有限公司 | |
牌号型号 | / | 4G33TC | |||
结构型式 | / | 四缸、直列、水冷、增压 | |||
额定功率 | kW | 72 | |||
额定转速 | r/min | 2400 | |||
4 | 工作状态外形尺寸 (长×宽×高) | mm | 5100（带切草机5600）×2600×2950（顶棚高度） | ||
5 | 整机使用质量 | kg | 3180 | ||
6 | 割台宽度 | mm | 2200 | ||
7 | 喂入量 | t/h | 15.12 | ||
8 | 最小离地间隙 | mm | 290 | ||
9 | 理论作业速度 | km/h | 1.5-6.3 | ||
10 | 理论行走速度 | km/h | 0-8.28 | ||
11 | 作业小时生产率 | hm2/h | 小麦0.25-0.68、水稻0.25-0.5 | ||
12 | 单位面积燃油消耗量 | kg/hm2 | 21-36 | ||
13 | 割刀型式 | / | Ⅱ型 | ||
14 | 割台搅龙型式 | / | 螺旋扒齿式 | ||
15 | 拨禾轮 | 型式 | / | 偏心弹齿式 | |
直径 | mm | φ900 | |||
拨禾轮板数 | 个 | 5 | |||
16 | 脱粒滚筒 | 数量 | 个 | 1 | |
型式 | 主滚筒 | / | 纵轴流钉齿式 | ||
尺寸(外径×长度) | 主滚筒 | mm | φ630×2000 | ||
17 | 凹板筛型式 | / | 栅格式 | ||
18 | 风扇 | 型式 | / | 离心式 | |
直径 | mm | φ396 | |||
数量 | 个 | 1 | |||
19 | 履带 | 规格（节距×节数×宽） | / | 90mm×51节×400mm | |
轨距 | mm | 1150 | |||
20 | 变速箱类型 | / | 机械齿轮箱+（HST）液压无级变速器 | ||
21 | 制动器型式 | / | 湿式摩擦片 | ||
22 | 茎秆切碎器型式 | / | 菱形刀片粉碎式（选装） | ||
23 | 复脱器型式 | / | 板齿式 | ||
24 | 接粮方式 | / | 侧位自动卸粮（高位自动卸粮选装） | ||
