打捆机完成打捆后,欧美常见草捆处理方法

发布时间:2017-05-04

打捆机完成打捆后,草捆随之滑落到地上,最常见的处理方法就是人工装车。但这种方法经济性差、只针对小型草捆。下面笔者将所了解的草捆收集、处理方法进行总结说明。

l 草捆集中放置、减少搬运次数

采用这种方法需要在打捆机后方挂接相应的设备,将打捆完成的草捆暂时存放,当草捆存放到设定数量时,将储存的草捆全部放在地上,待叉车或装载机装车。

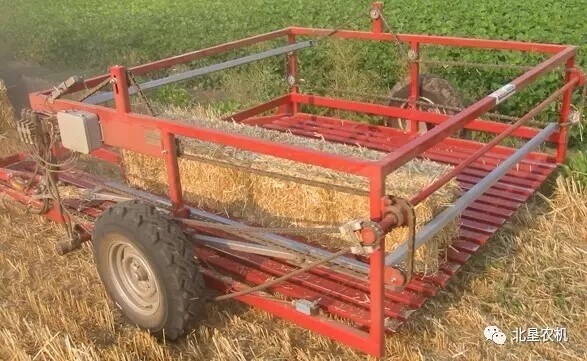

某斜槽式集草捆装置及工装过程

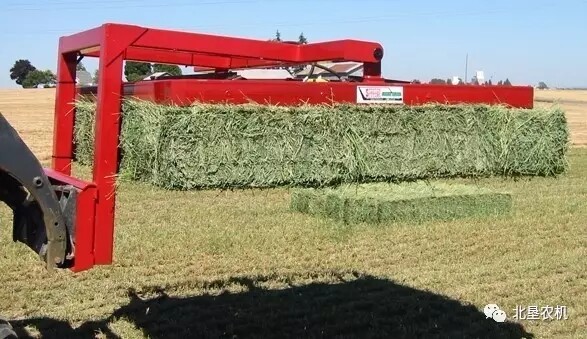

美国ALLIED集捆机工作过程

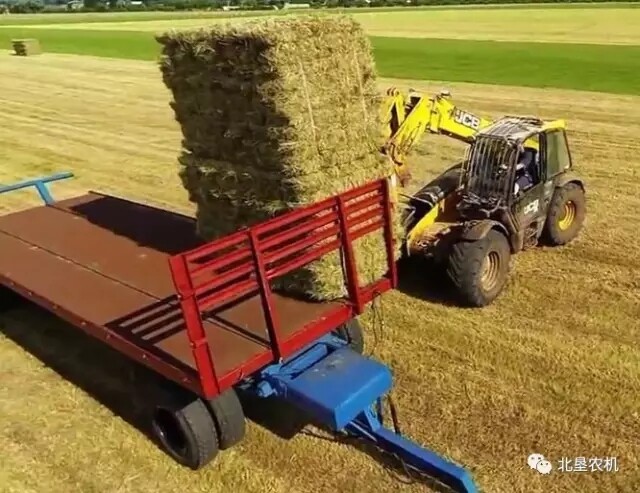

下图是美国ALLIED的抓捆机,安装在拖拉机前装载上使用,刚好能够抓起集捆机放置的草捆,减少草捆的搬运数量。

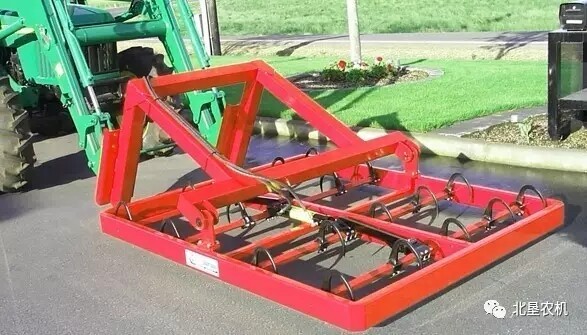

美国ALLIED抓捆机

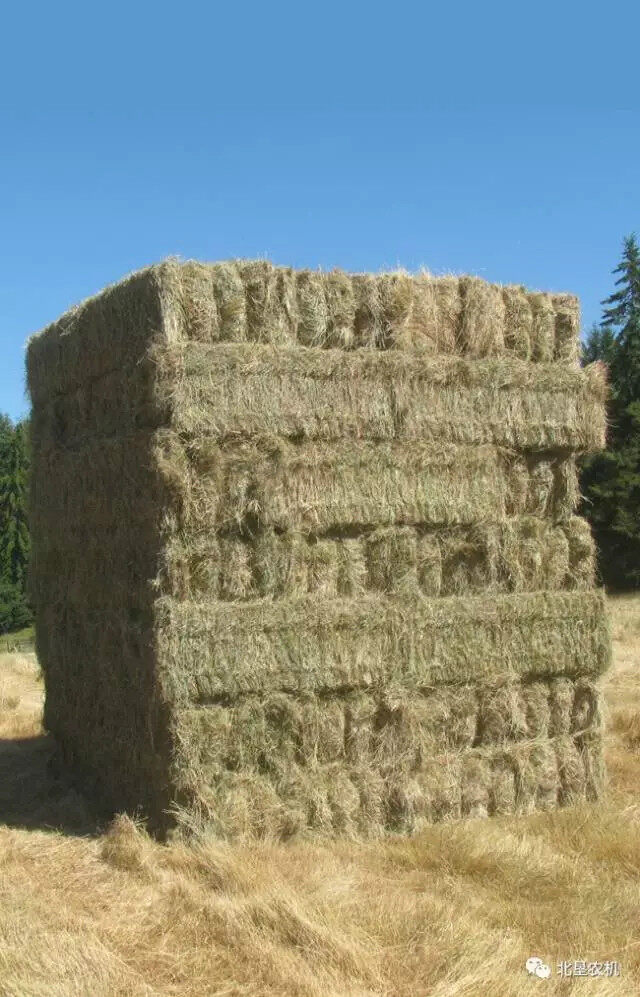

大方捆也有采用这种形式放置草捆、从而减少草捆搬运次数的。

伊诺罗斯大方捆将后方的放捆板改为了草捆叠放架,可将草捆叠起后放置,也可减少草捆搬运次数。福格森大方捆配套的草捆叠放机为牵引式,更进一步增加了草捆的叠放数量。

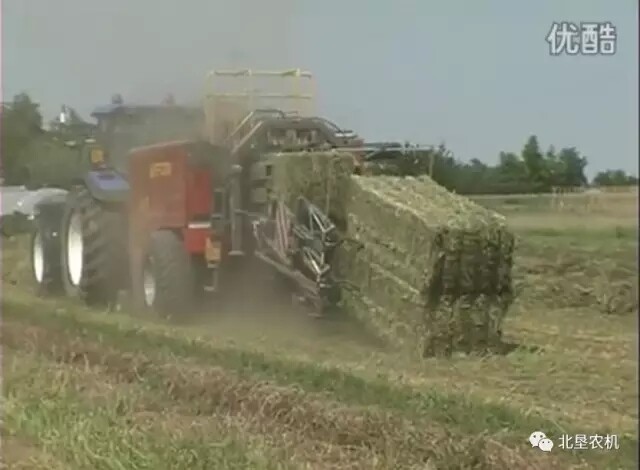

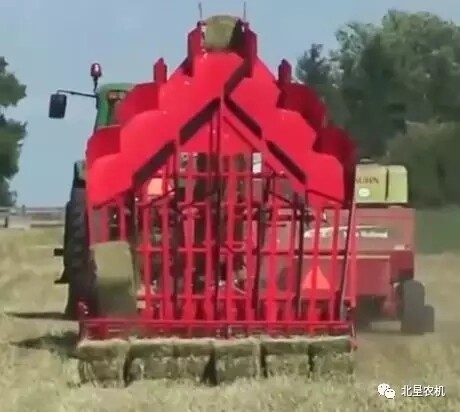

伊诺罗斯大方捆后方配置的草捆叠放架

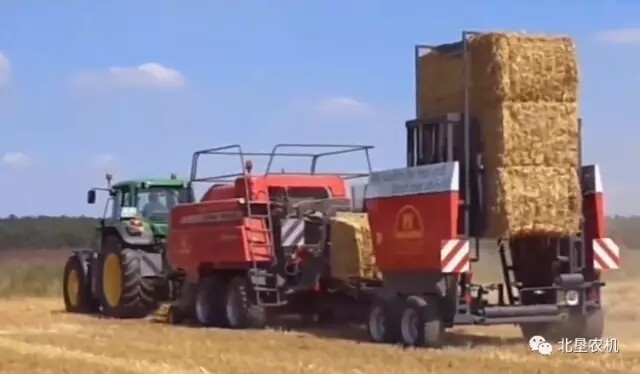

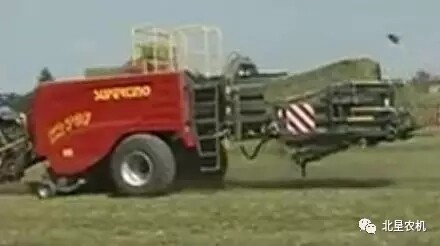

福格森大方捆牵引的草捆叠放机

l 小草捆再次打包成大捆,减少草捆捡拾搬运次数

这种机具可以将小方捆打捆机打成的小草捆继续打包成大方捆,也可减少草捆搬运次数。这种机具有打捆机牵引式和拖拉机牵引捡拾草捆两种。

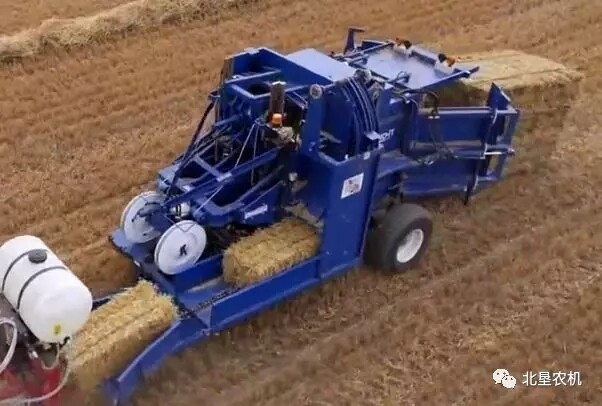

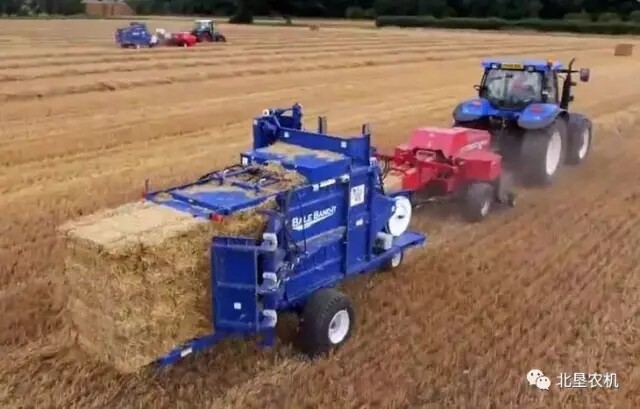

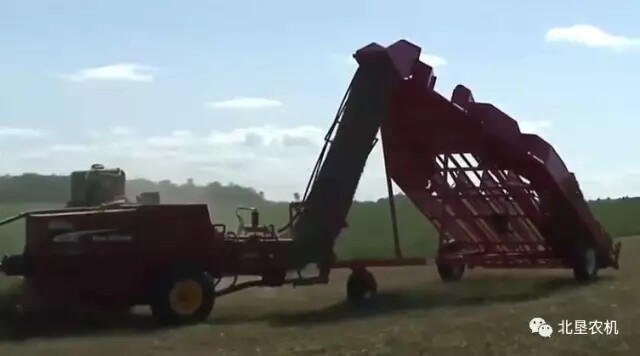

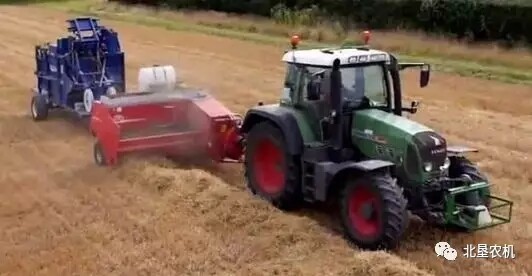

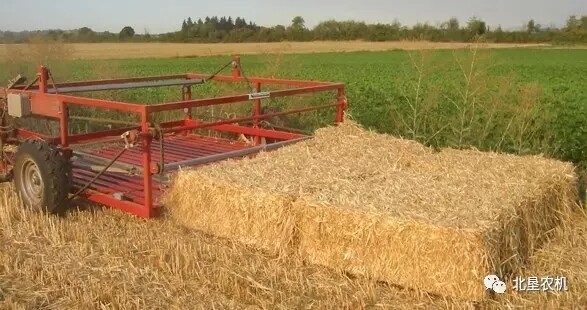

打捆机牵引式二次打捆机

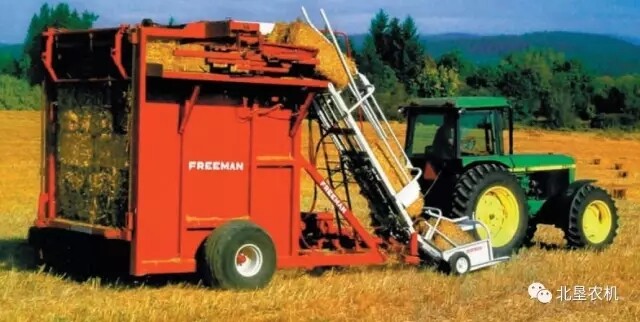

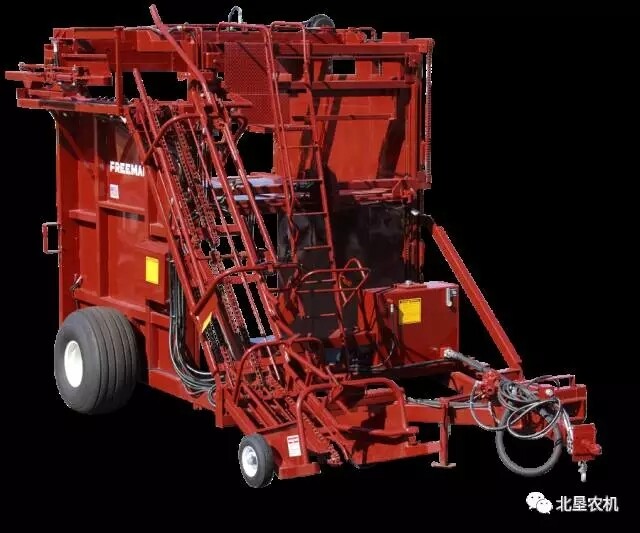

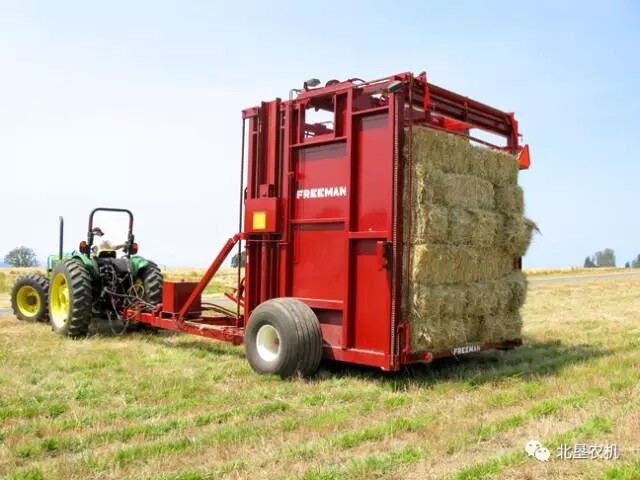

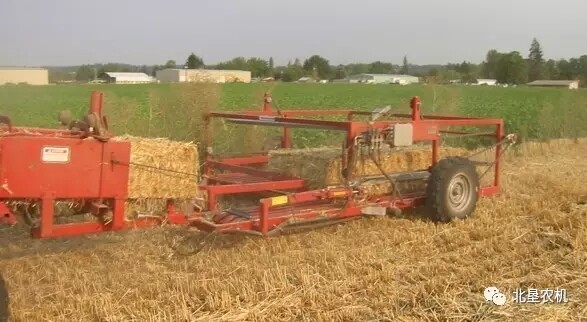

拖拉机牵引式草捆捡拾二次打捆机

l 草捆直接装车,取消捡拾草捆工序

这种方法打捆机后方牵引装草车,草捆直接装车,取消了捡拾草捆的工序,大幅减少了劳动强度。如早期的克拉斯打捆机,采用斜槽将草捆输送到牵引的拖车上;迪尔早期的打捆机采用草捆抛扔器,将草捆抛扔到后方的拖车内。

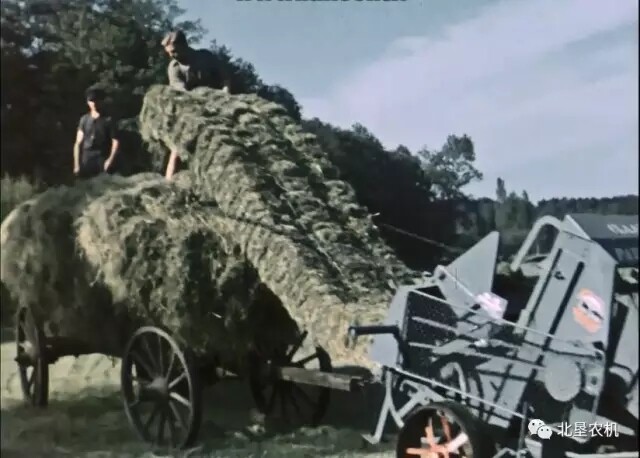

克拉斯早期打捆机工作过程

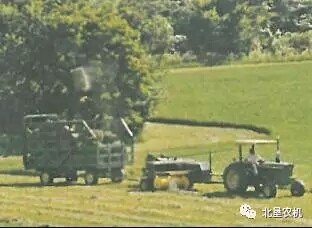

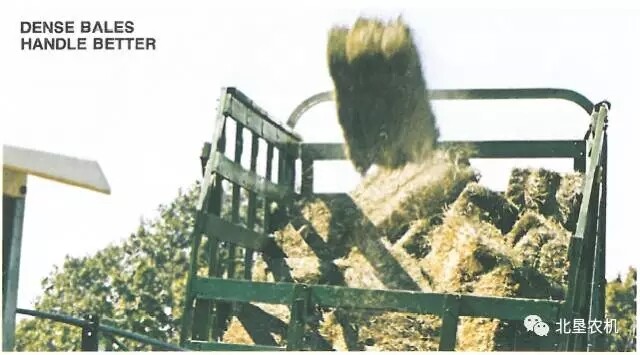

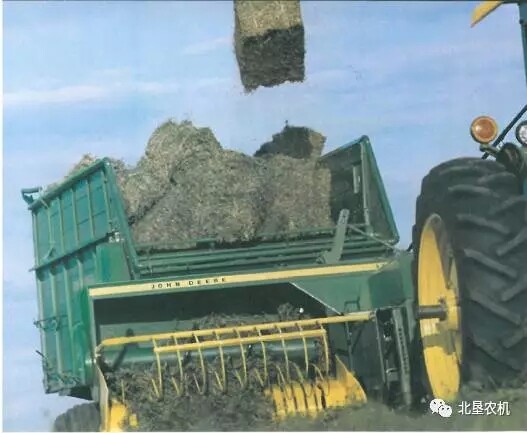

迪尔早期打捆机工作过程

l 草捆捡拾车捡拾草捆

这种机具代替了人工捡拾草捆的劳动,降低劳动强度,提高生产效率。

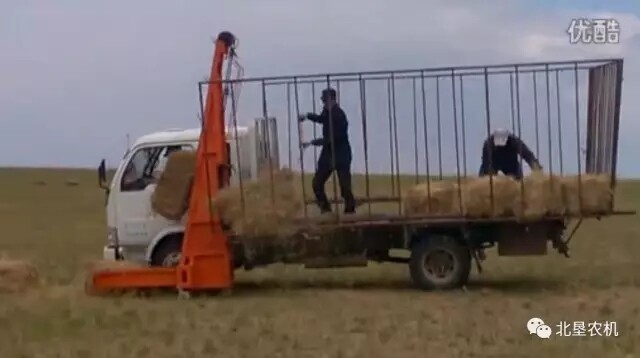

内蒙牧区用户改装的草捆捡拾车


国外草捆捡拾拖车
