拖拉机PTO离合器操作使用注意点

如果用户选用的农机具不配套，农机具的安装方法错误，易造成农机具损坏，同时也会引起拖拉机的损伤等故障的发生。

一. 农机具选用指导

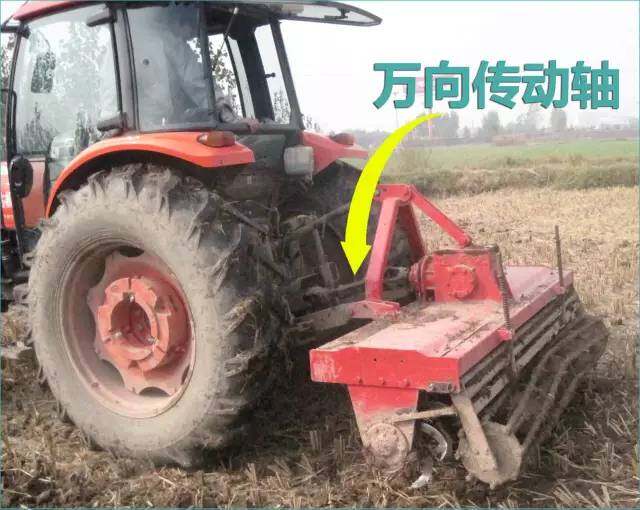

选用旋耕机时，注意万向传动轴的角度。万向传动轴的角度的要求如下：

传动轴的角度：

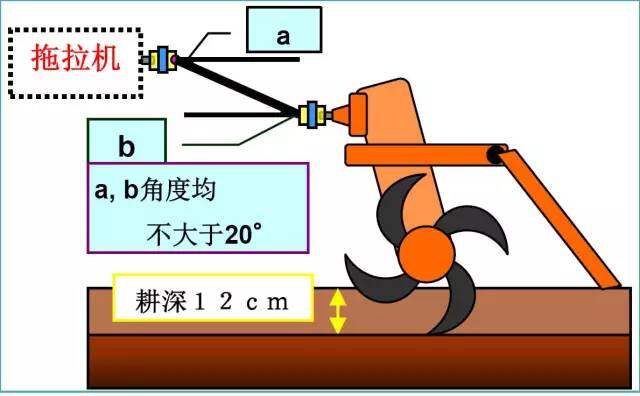

旋耕机在提升过程中注意传动轴的角度，在标准耕深12cm条件下，传动轴两侧角度(a、b)应相同，且在20°以内。

不良案例

①万向传动轴角度过大 ;

② 十字节处发出异响;

③ 万向传动轴经常损坏。

█ 对应措施

① 严禁用户使用 低箱 的农机具;

② 必须选用适合于久保田拖拉机的农机具(高箱农机具)。

二. 万向传动轴选用指导

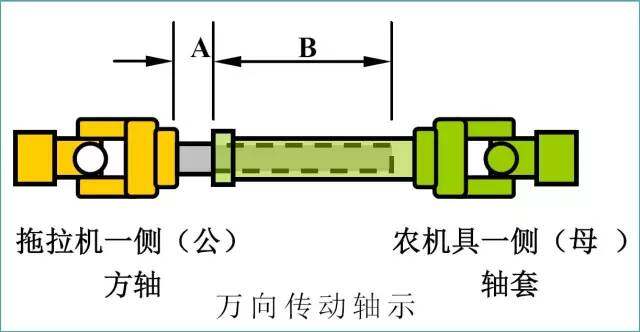

选用的万向传动轴的方轴和轴套的长度应与农具型号相配套。长度要求如下：

挂接旋耕机等农机具时应注意调整(必要时可切割)传动轴的长度，以防其过长或过短。尺寸A：在提升最高位置时确保 至少要有15mm以上的间隙，以防传动轴顶死而损坏机器。尺寸B：在提升最低位置时确保至少要有100mm以上的长度，以防传动轴脱落或损坏。但是也不能太长，以防公传动轴顶到母传动轴的十字头。

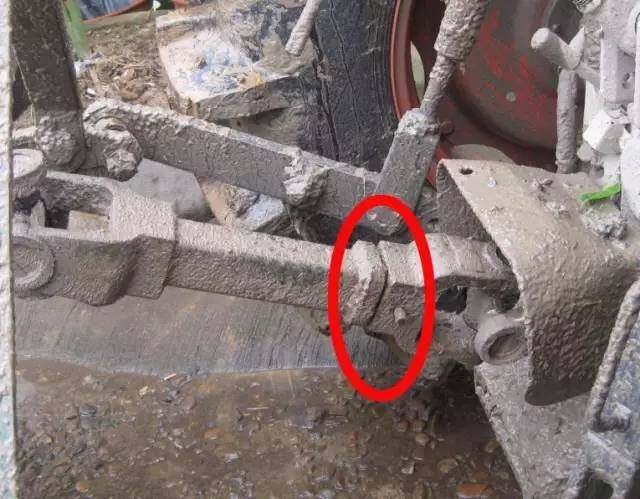

不良案例

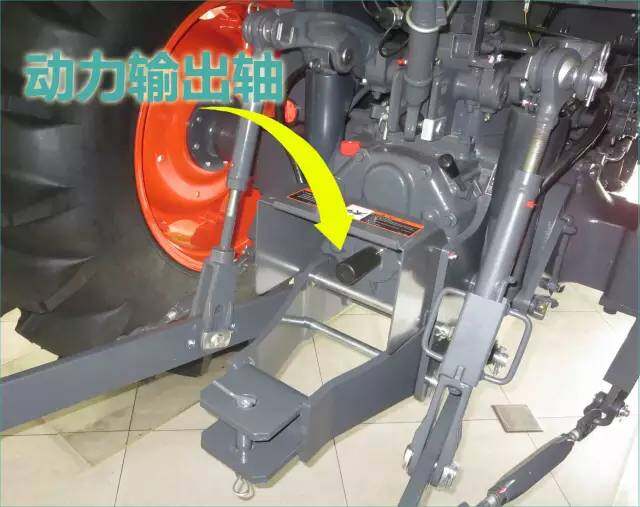

① 万向传动轴顶PTO轴

②万向传动轴拖拉机一侧的方轴顶农机具一侧的母传动轴的十字头

█ 对应措施

① 选用的万向传动轴方轴和轴套的长度应与农具型号相配套;

② 必要时进行对方轴和轴套的切割：

> 万向传动轴顶PTO轴，轴套长度过长，应对轴套进行切割;

> 万向传动轴拖拉机一侧的方轴顶农机具一侧的母传动轴的十字头，方轴过长，应对方轴进行切割。

备注：万向传动轴的轴套和方轴的长度不能过短，以防农具升起时脱出。

三. 万向传动轴安装指导

万向传动轴由2个活节组成，当轴套套进方轴时，要点注意如下：

安装时必须使方轴(拖拉机一侧公)及轴套(农机具一侧母 )的夹叉开口处于同一平面内。

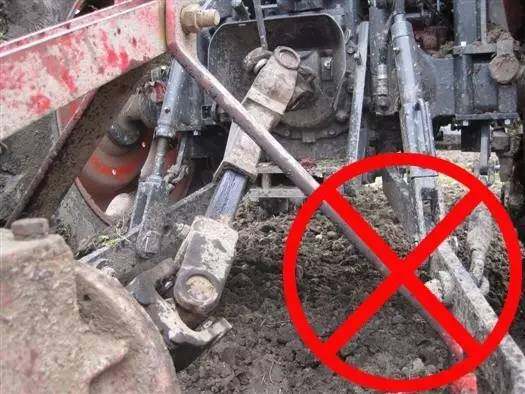

不良案例

█ 对应措施

如果错误，应拆下，方轴或轴套转90度重新插入。

四. 农机具使用指导

1)农机具的操作方法指导：

① 要在提升状态下啮合动力, 待旋耕机达到预定转速后, 拖拉机方可起步, 并将旋耕机缓慢降下,使旋耕刀入土;

② 旋耕机作业时，倒车、转弯必须将农机具升起;

③ 地头转弯时：可以不切断动力输出而空行, 旋耕机不得提升过高, 同时应适当降低发动机转速。如遇过沟埂或道路运输：需提升到较高位置时，必须切断动力, 并升到最高位置后锁定。

2)农机具禁止操作方法：

① 拖拉机严禁在旋耕机刀片入土情况下直接起步;禁止旋耕机猛入土;

② 旋耕机刀片入土情况下拖拉机严禁倒退、转弯。

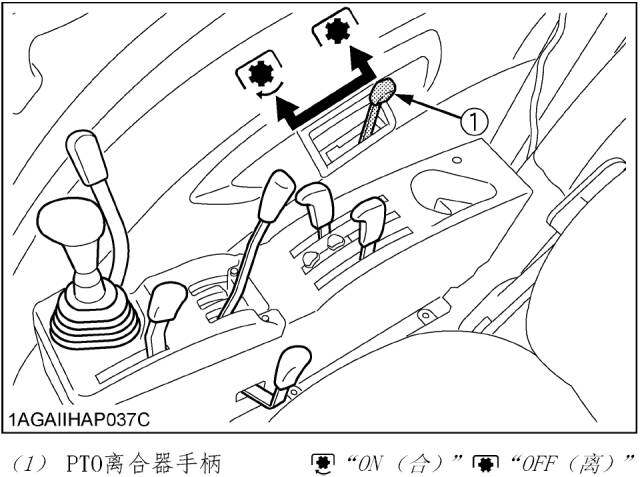

PTO离合器操作方法

PTO离合器操作重要提示

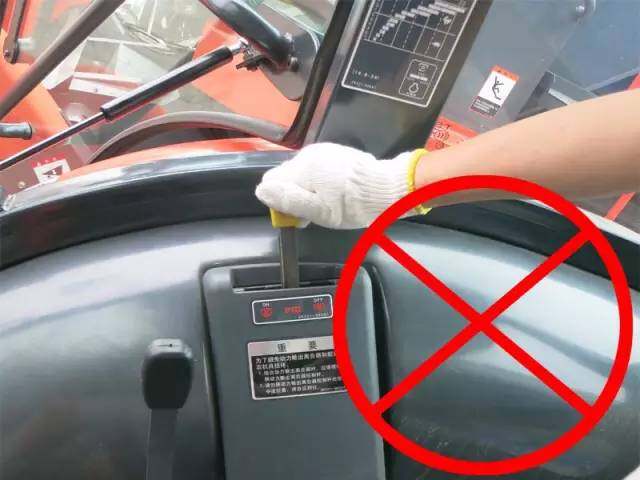

 请勿使动力输出离合器手柄停留在中间位置!

 请勿连续切换动力输出离合器手柄!

强烈建议在使用之前必须适当的预热!

正确操作PTO离合器的步骤：

1. 为了避免对动力输出产生冲击载荷，请在接合PTO离合器手柄时，选择合适的发动机转速(建议1300rpm～1500rpm)，待PTO离合器完全接合后，再加大油门，将转速调节到合适的速度。

2. 在接合PTO离合器时，请一次顺利地切入PTO离合器手柄，请勿停留在中间位置(半离合)。

3. PTO离合器分离时，请先将发动机转速缓慢下降后，再切断PTO离合器手柄。

【补充】

① 请按下表，以1250rpm～1300rpm的转速充分预热发动机。

② 如果动力输出离合器操作杆处在啮合的“ON(合)”位置，拖拉机发动机将不能起动。

久保田农业机械(苏州)有限公司
