雷沃谷神GM80收割机电控液压检修指导

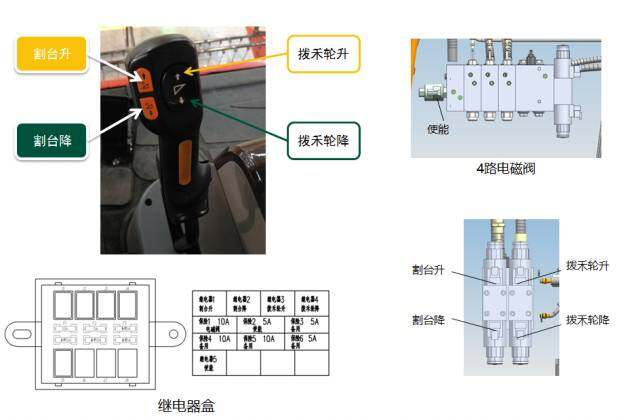

组成元件(低配机型)

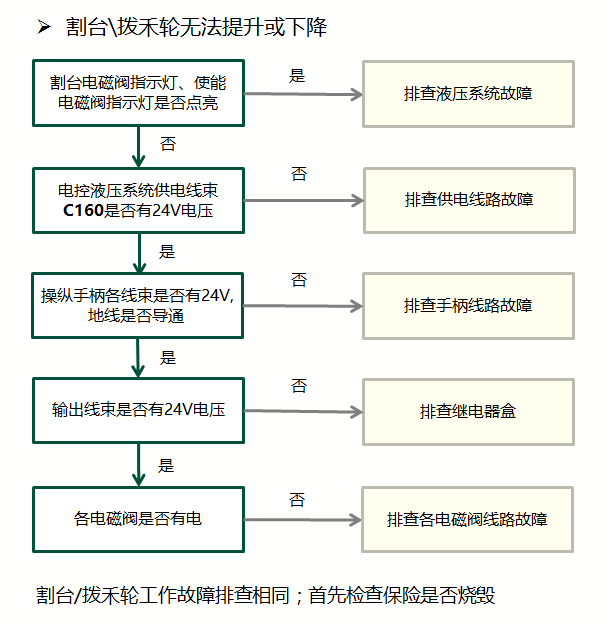

电控液压故障排除方法(低配机型)

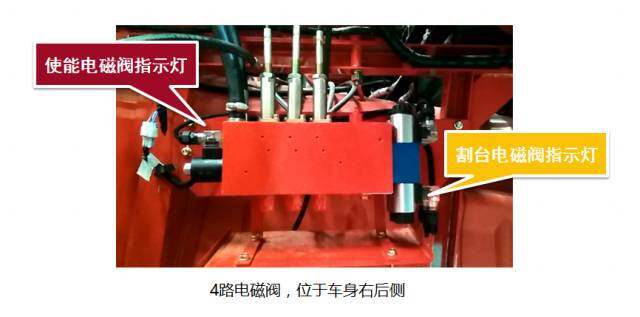

1启动车辆，操作割台升降手柄，观察割台电磁阀指示灯、使能电磁阀指示灯是否点亮。若点亮，说明电器系统工作正常，应排查液压系统故障;若不亮，继续进行下一步检查;

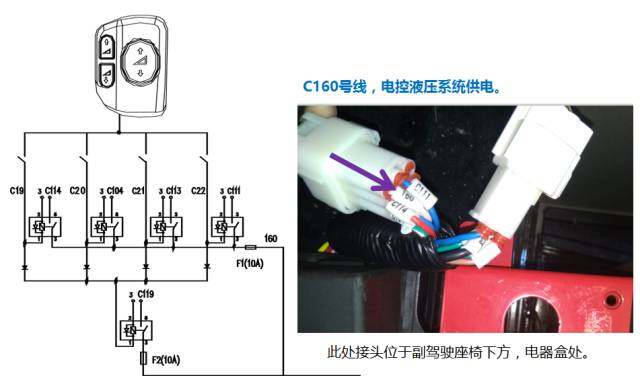

2检查电控液压系统的供电线束是否有24V电压;

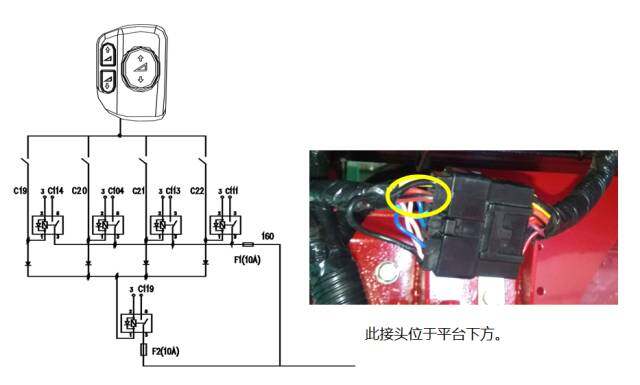

3若C160线束无24电压，检查平台下方接头是否松动，检修此处接头到蓄电池正极的车身线束;若有电，继续进行下一步操作;

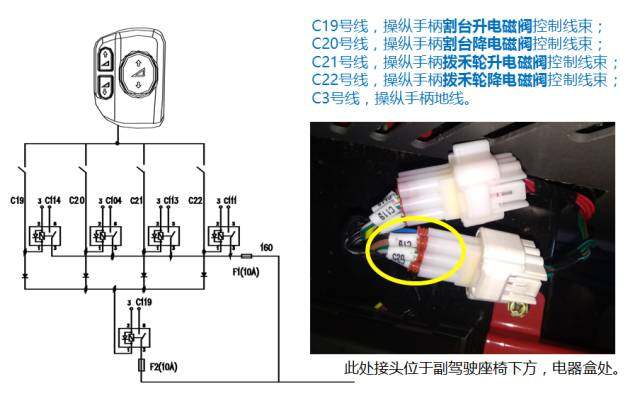

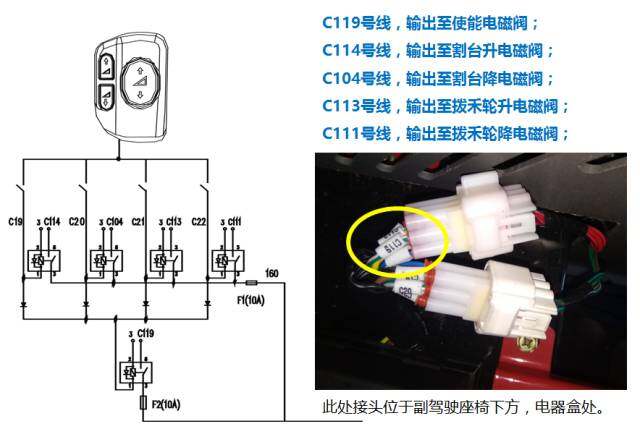

4将车辆上电，点火开关置于D档位置;按下操作手柄按钮，测量的各操纵手柄控制线束C19、C20、C21、C22有24V电压，C3号线对地导通;

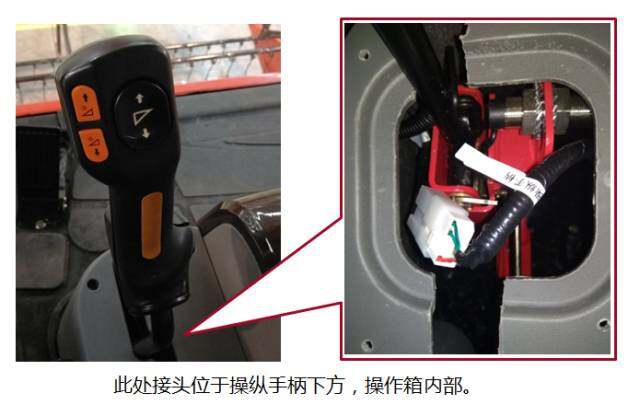

5若无24V电压，检查操纵手柄下方接头是否松动虚接;若此接头及线束连接正常，则操纵手柄按钮损坏。若测量的各操纵手柄控制线束C19、C20、C21、C22有24V电压，C3号线对地导通，继续进行下一步检查;

6将车辆上电，点火开关置于D档位置;操作液压操纵手柄，用万用表检查对应控制继电器与使能继电器是否有24V电压输出;

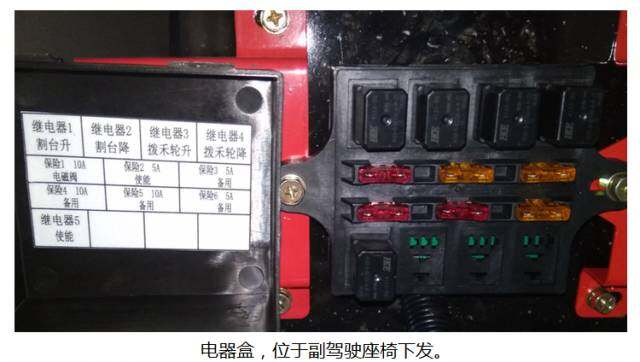

7测量的继电器输出线束无24V电压，说明电器盒中继电器、保险及线束损坏。更换损坏的保险、继电器;

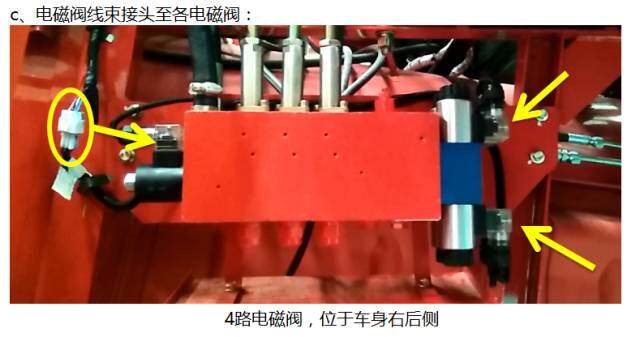

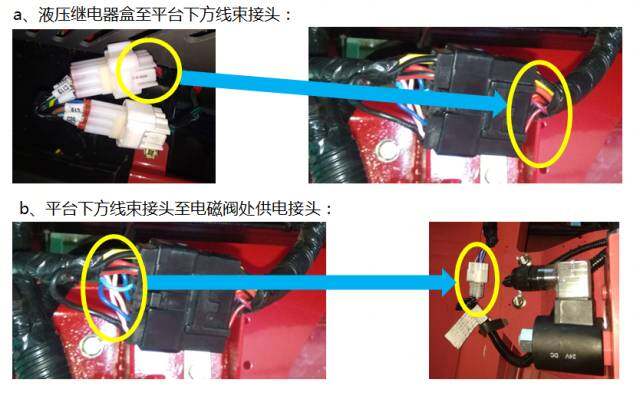

8若测量的继电器输出线束C119、C114、C104、C113、C111有24V输出电压，应检查C119、C114、C104、C113、C111线束及接头到各电磁阀是否导通;
