割台的换装
警 告
进行谷子专用套件零件的拆装作业时，
※ 请在地面平坦、坚固的安全场所进行。
※ 请务必关停发动机、拔出钥匙并挂上停车刹车。
※ 共同作业时请相互示意。
※ 抬起割台时，请务必安装割台的安全锁具。
※ 高处作业时，请使用脚凳或脚手架。
※ 切勿在起动发动机后再进行加油和调整。
█ 准备

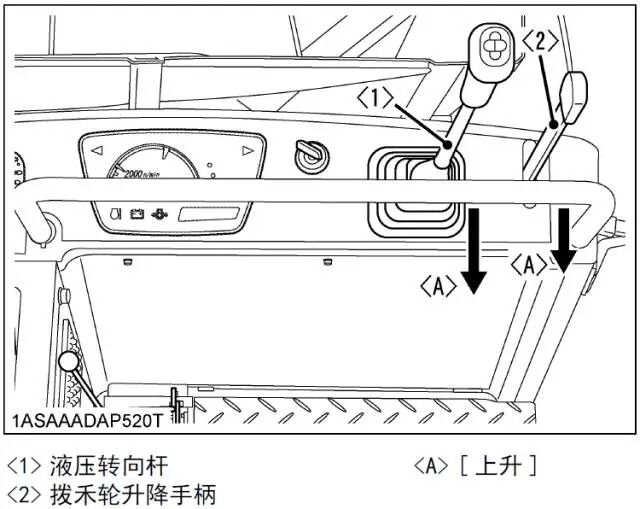

1. 操作液压转向杆，将割台上升至最高位置。
2. 操作拨禾轮升降手柄，将拨禾轮上升至最高位置。
3. 关停发动机，挂上停车刹车。

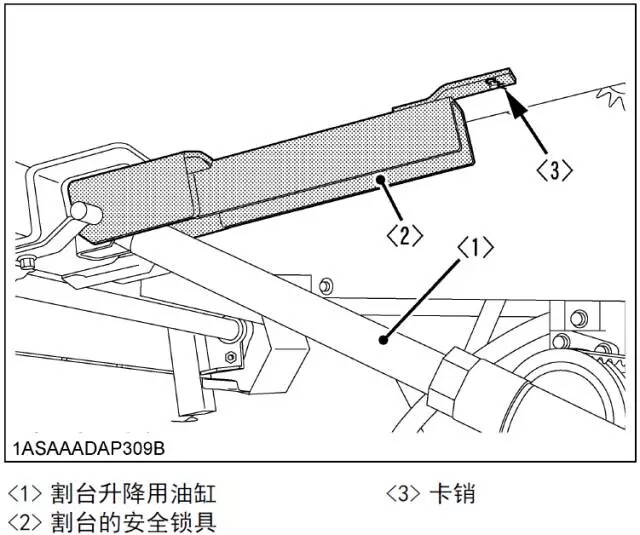

4. 在割台升降用油缸部安装割台的安全锁具。
█ 分草杆和分禾器的拆卸

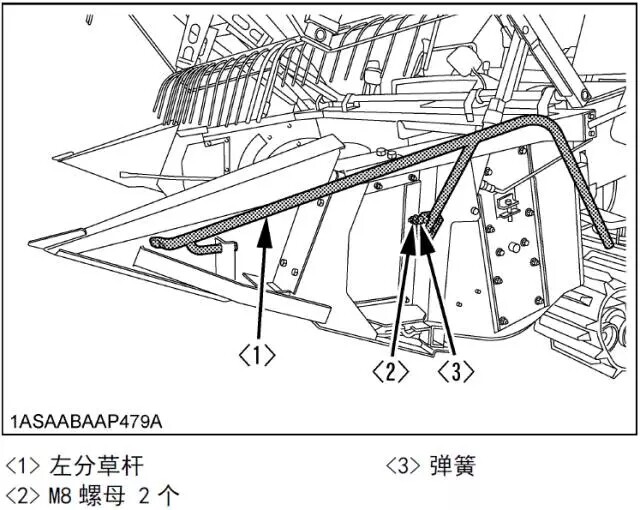

1. 拆下左分草杆。
【 补充 】
? 组装分禾器时，拧紧螺母直至压住弹簧。

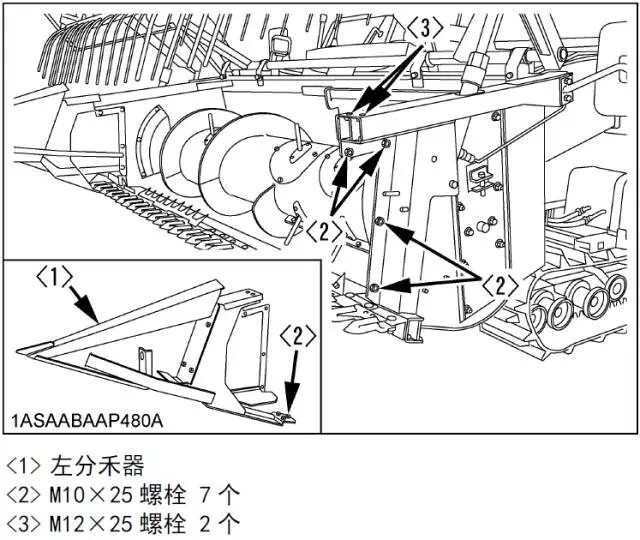

2. 拆下左分禾器。

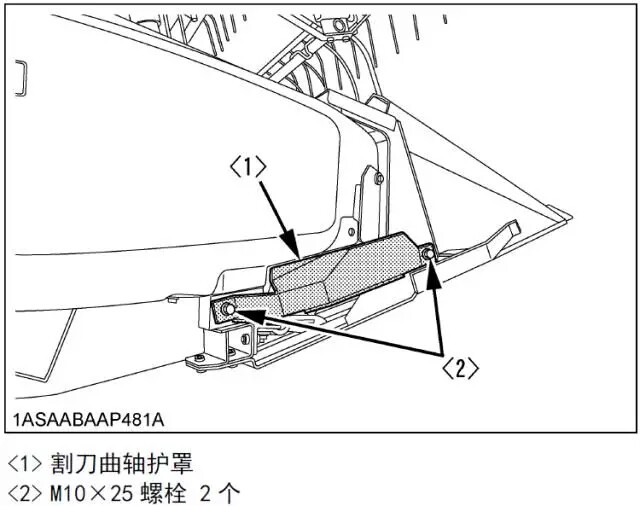

3. 拆下割刀曲柄护罩。
4. 拆下右分禾器。
█ 割刀驱动轴的拆卸

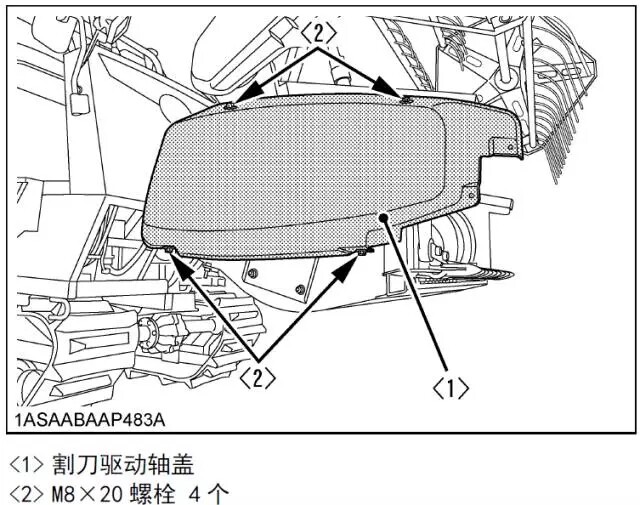

1. 拆下割刀驱动轴盖。
2. 拆下割刀曲轴与割刀的连接板。
3. 从割刀驱动轴上拆下割刀曲轴。

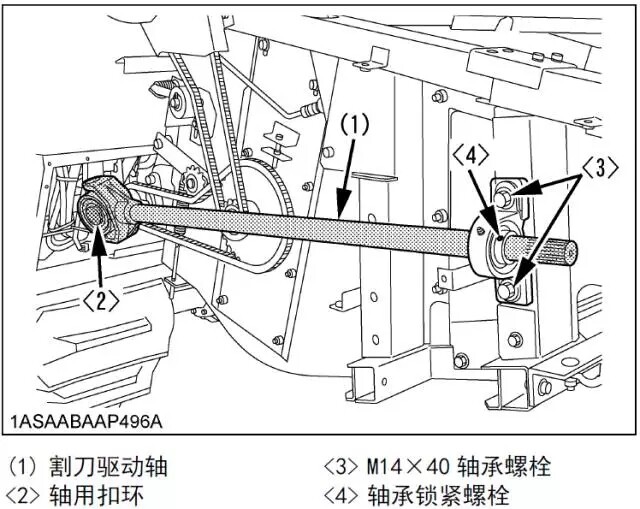

4. 拆下轴用扣环和轴承螺栓，然后拆下割刀驱动轴。
█ 割刀总成
1. 拆下割刀总成。
警 告
※ 拆装割刀时请佩戴手套。
※ 切勿用手接触割刀的刀刃。

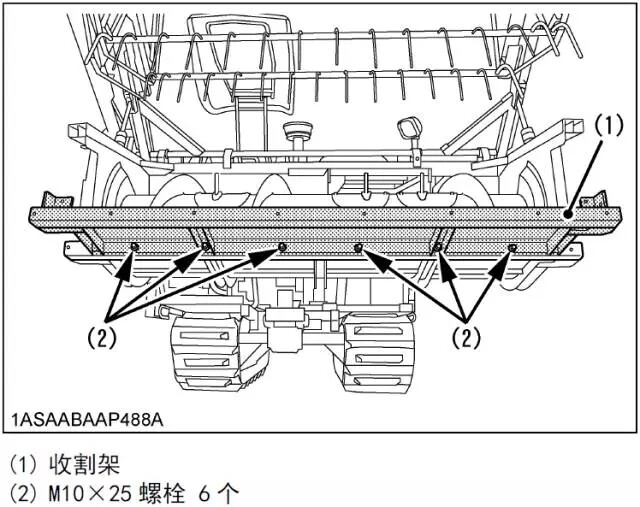

2. 安装收割架。

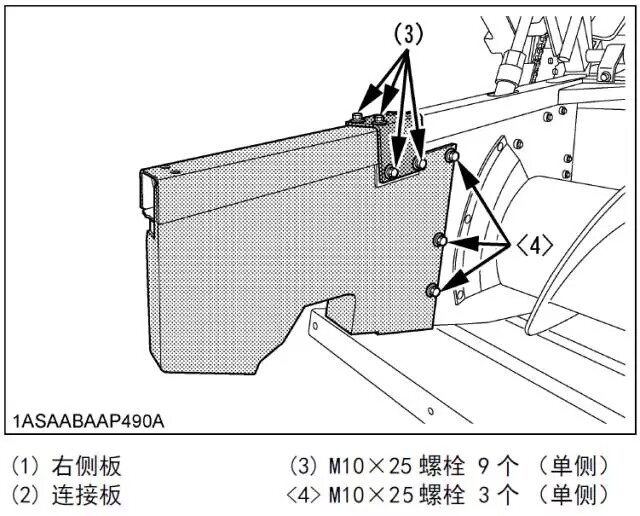

3. 安装右侧板和左侧板。
? 左侧板安装同右侧板。
4. 组装拆下的割刀总成。
重要事项：
? 组装时请务必给螺栓涂抹螺纹紧固液。

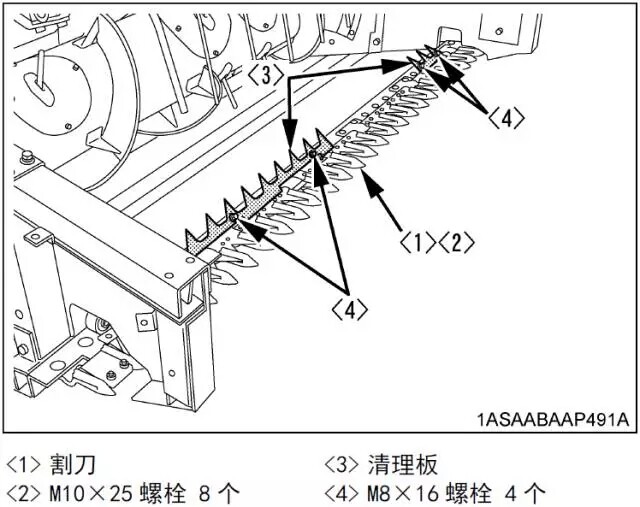

5. 从割刀上拆下清理板(参照上图)。

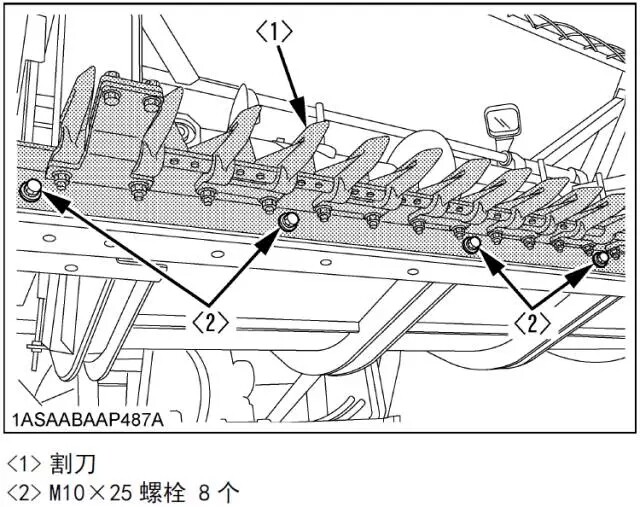

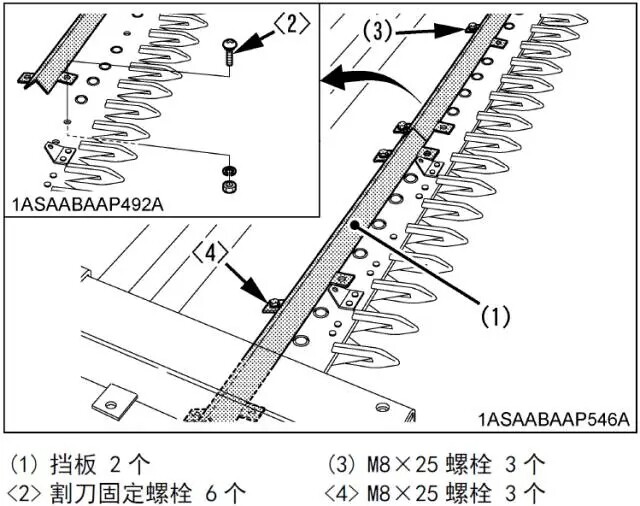

6. 拆下6个割刀固定螺栓(割刀驱动轴侧第5、9、14、15、20、24 颗螺栓)，将挡板一同紧固。
█ 割刀驱动轴的换装

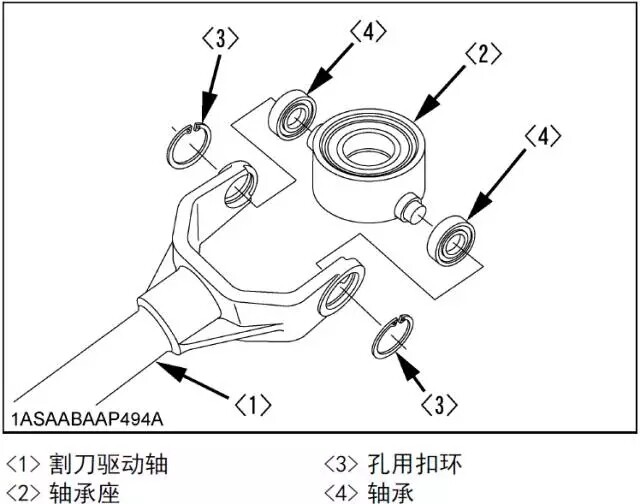

1. 拆下两侧的孔用扣环，使轴承座与驱动轴分离。
2. 拧松轴承锁紧螺栓，然后从割刀驱动轴上拆下轴承。
3. 将拆下的轴承座和轴承组装到套件的割刀驱动轴上。此时不要拧紧轴承锁紧螺栓。
4. 组装割刀驱动轴总成。
5. 拧紧轴承锁紧螺栓。

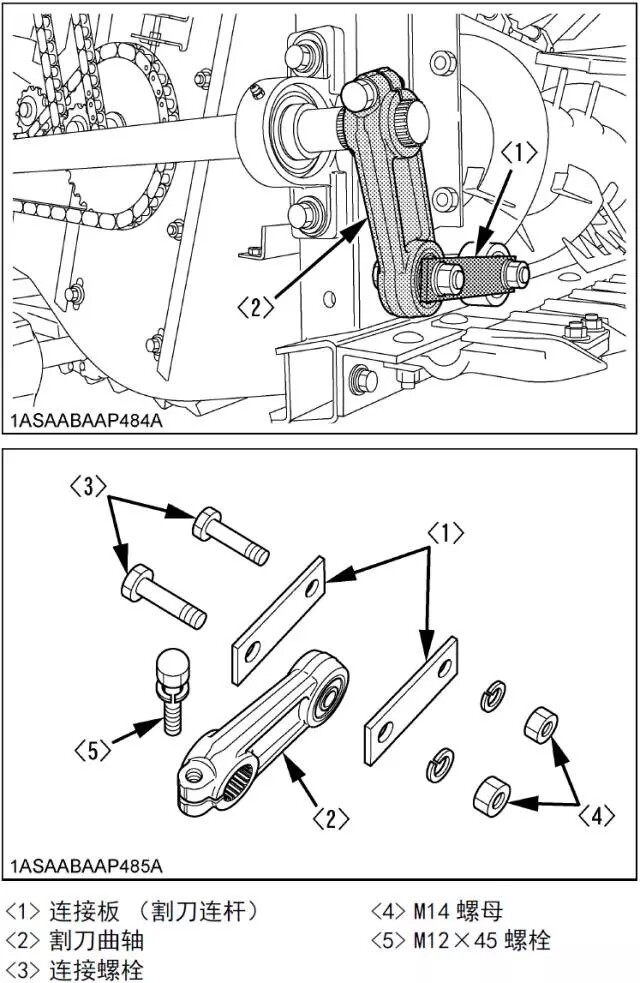

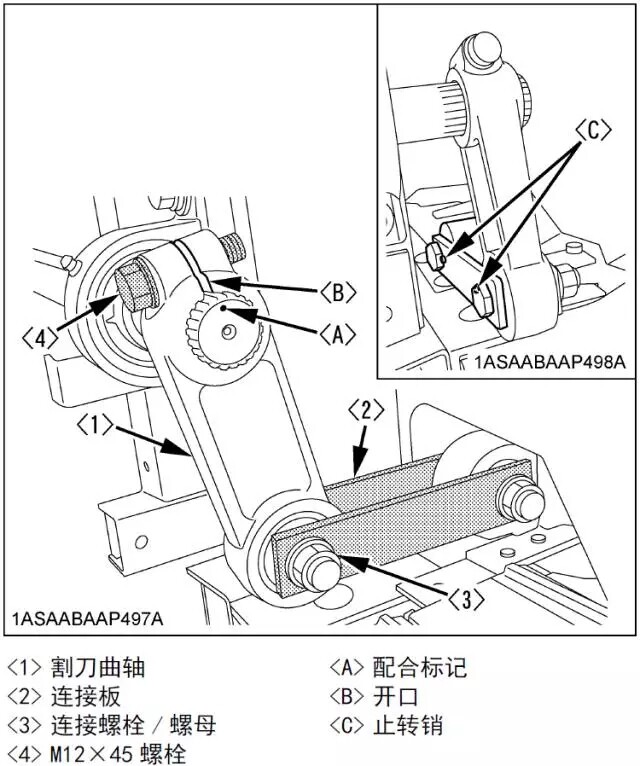

6. 将割刀曲轴的开口部与割刀驱动轴的配合标记对齐，组装割刀曲轴。
7. 用连接板连接割刀曲轴和割刀。
重要事项：
? 组装时请务必给螺母涂抹螺纹紧固液。
█ 分禾器的组装

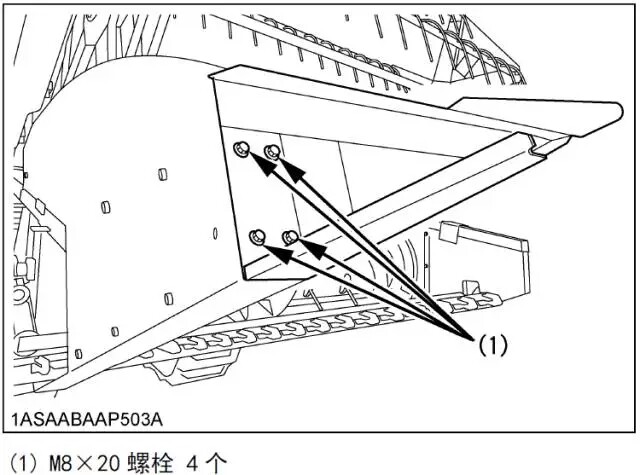

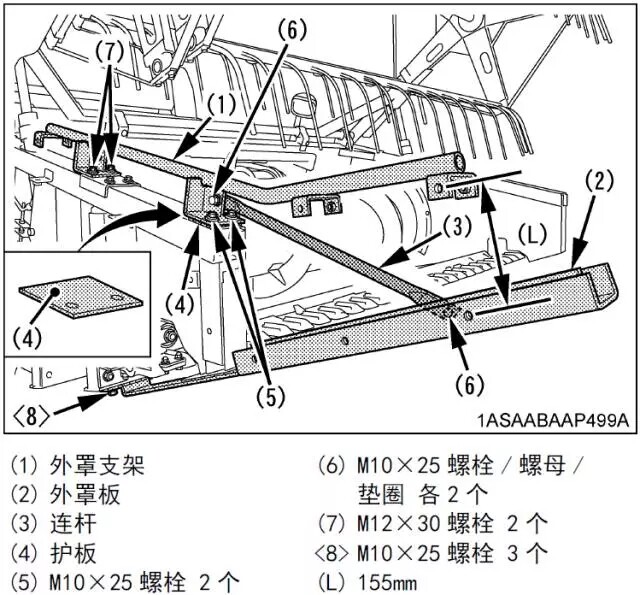

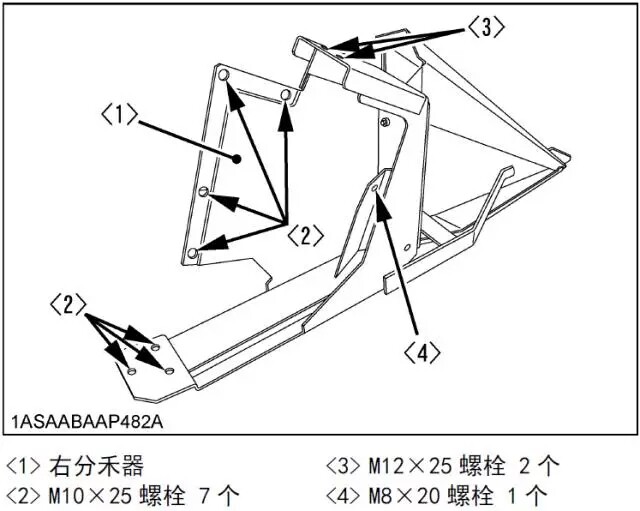

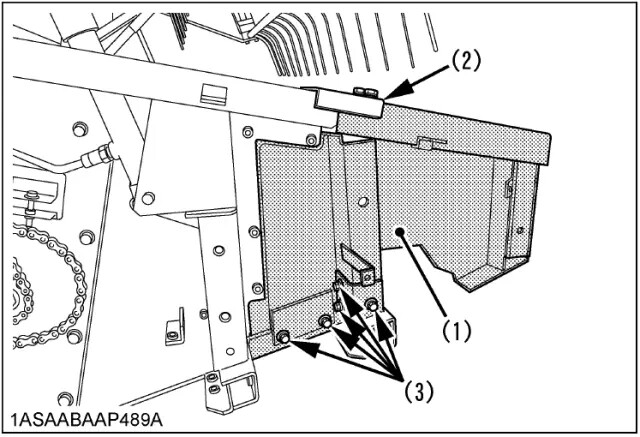

1. 隔着护板，用螺栓将外罩支架临时组装到右侧板上。
2. 用螺栓临时组装外罩板。
3. 临时组装连杆。
4. 确保外罩支架与外罩板的间距(L)，拧紧各个螺栓。

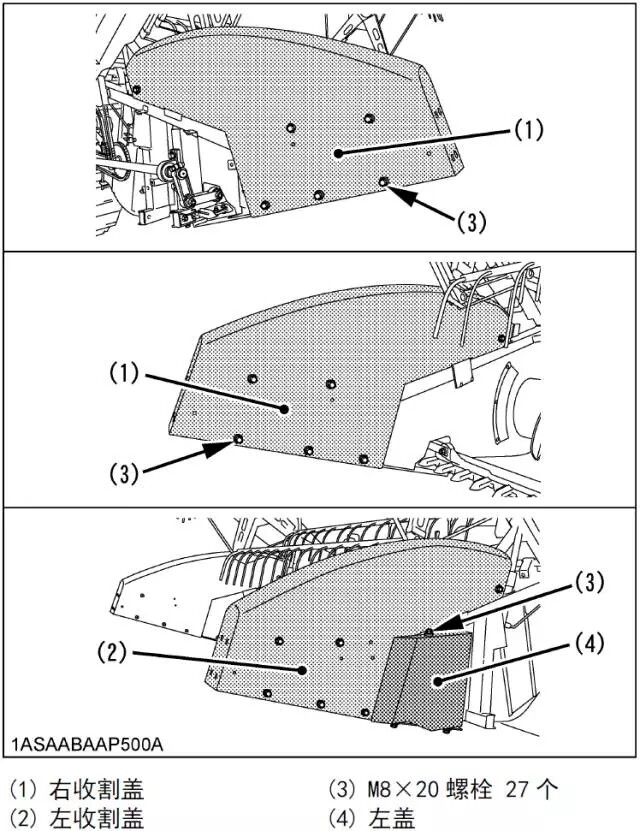

5. 组装收割盖。
6. 组装分禾器。
7. 按相同步骤组装左侧分禾器。

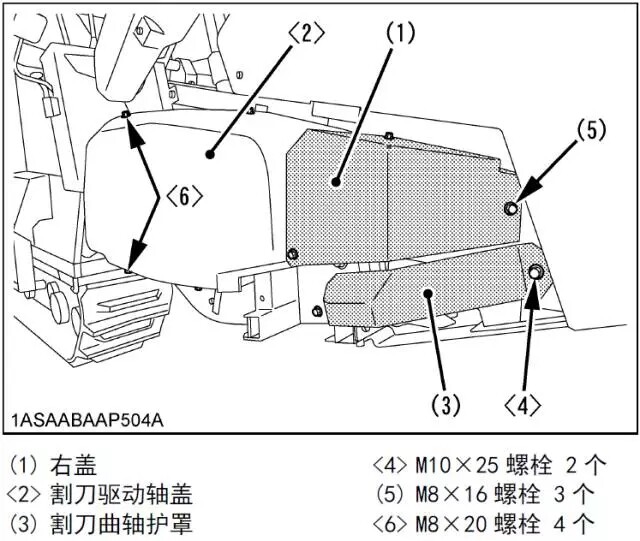

8. 组装割刀曲轴护罩。
9. 组装割刀驱动轴盖和右盖。

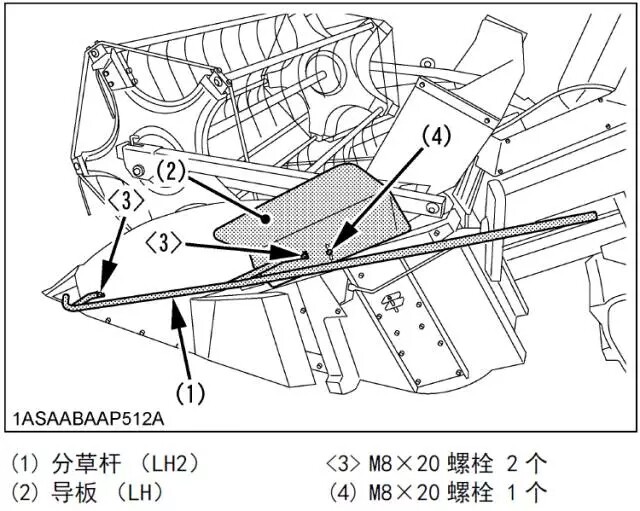

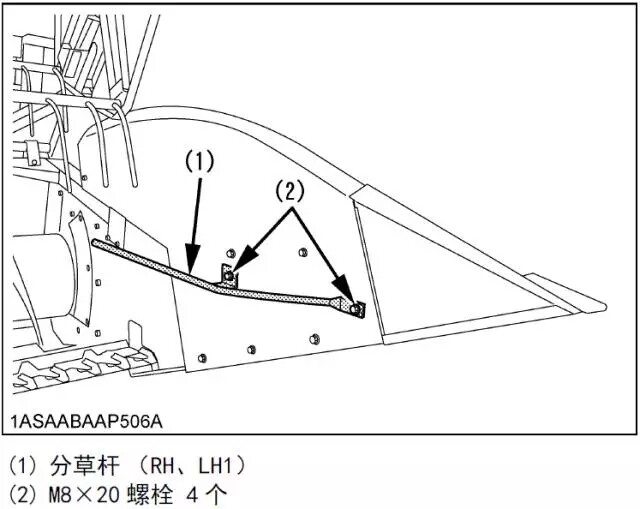

10. 将分草杆组装到左右收割盖的内侧。
11. 将分草杆和导板组装到左收割盖上。
█ 拨禾轮

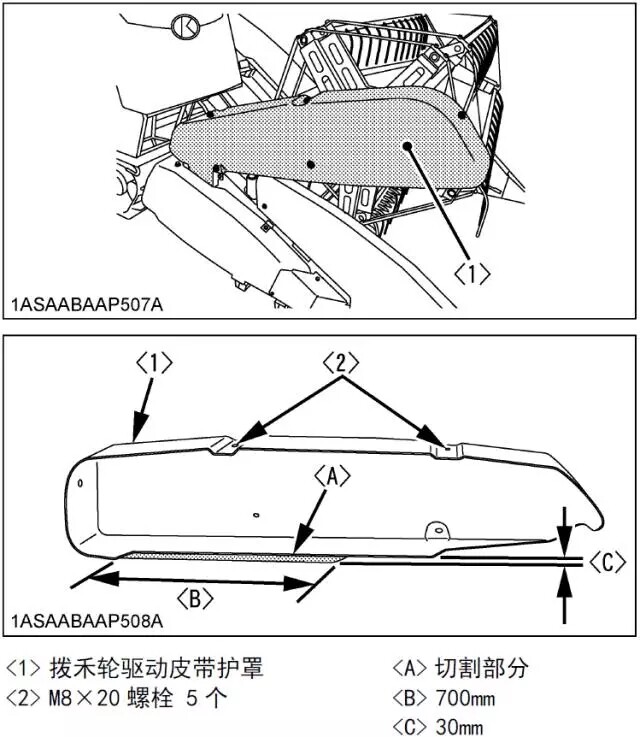

1. 拆下拨禾轮驱动皮带护罩。
2. 用刀具裁切网点标出的部分。
3. 拆下皮带。

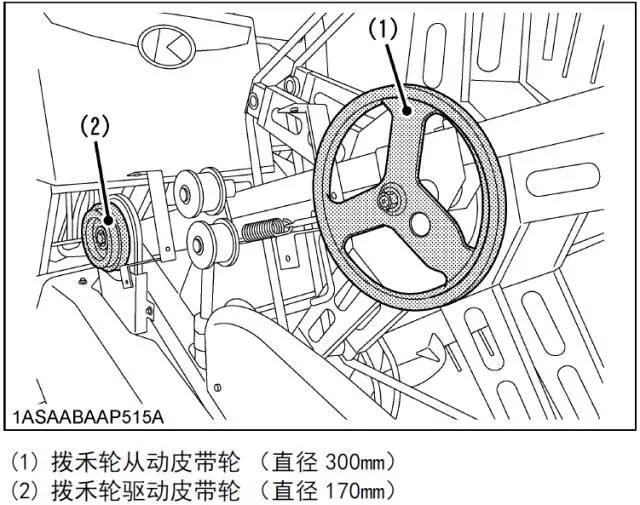

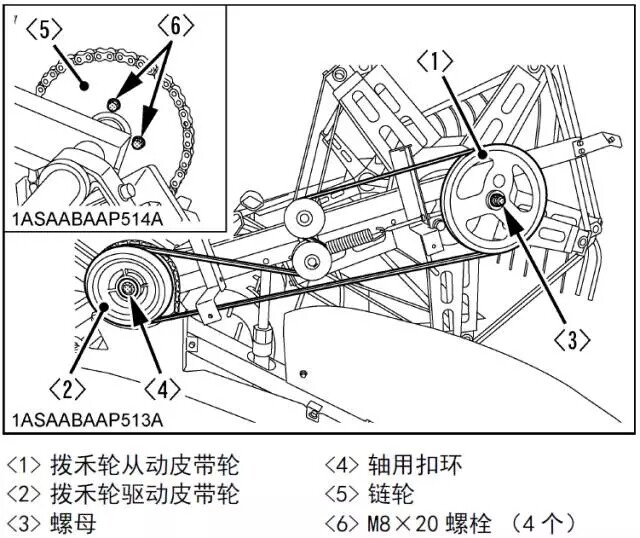

4. 拆下螺母，然后拆下拨禾轮从动皮带轮。
5. 从拨禾轮驱动皮带轮上拆下轴用扣环。从链条链轮一侧拆下皮带轮固定螺栓(4 个)，然后拆下拨禾轮驱动皮带轮。
6. 组装谷子专用套件零件的皮带轮。
7. 将拨禾轮固定在前方位置。

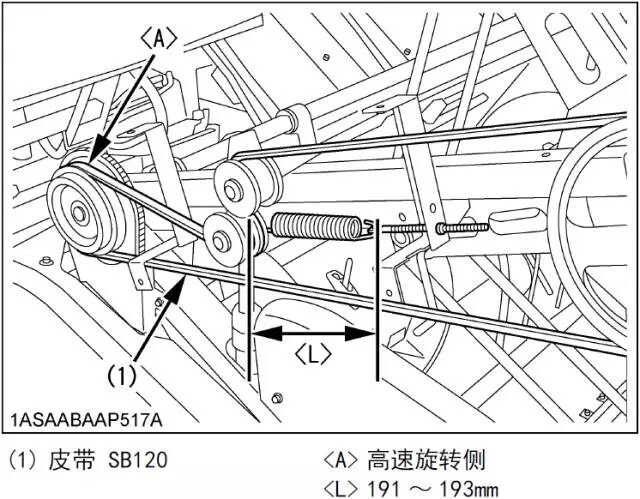

8. 将谷子专用套件的皮带组装到驱动皮带轮的高速旋转侧。
9. 使用张紧螺栓调整弹簧长度(L)。

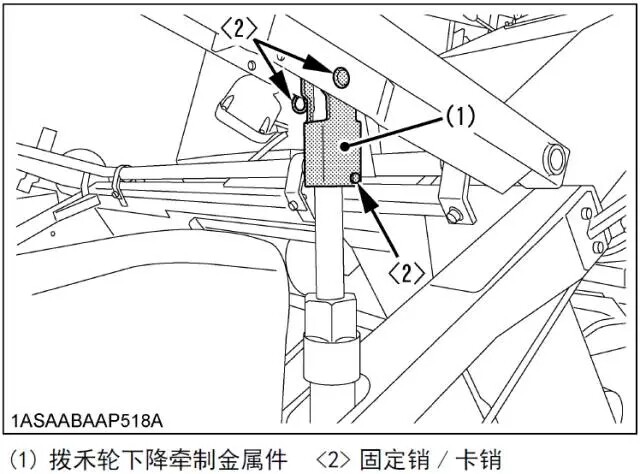

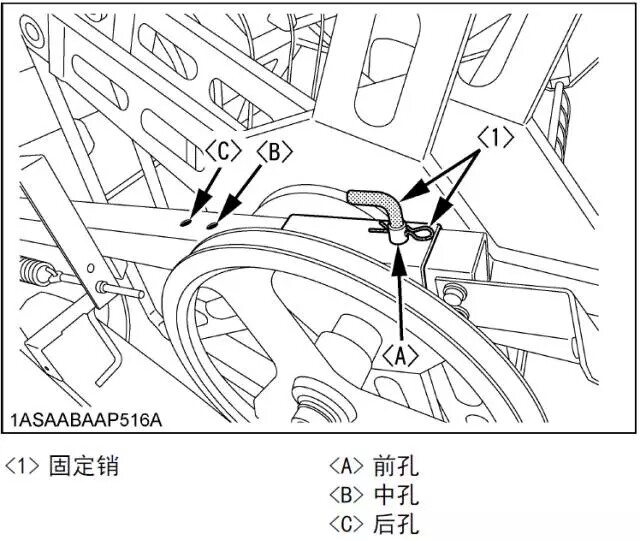

10. 将拨禾轮下降牵制金属件更换为谷子专用套件零件。在谷子收割作业时，请始终固定在下图位置。
11. 组装拨禾轮驱动皮带护罩。
█ 帆布的组装

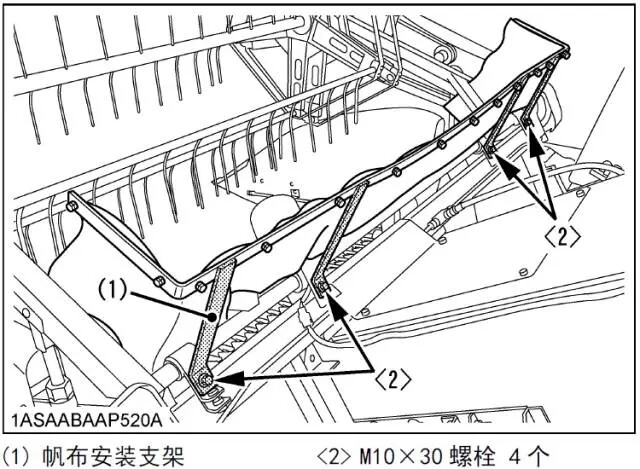

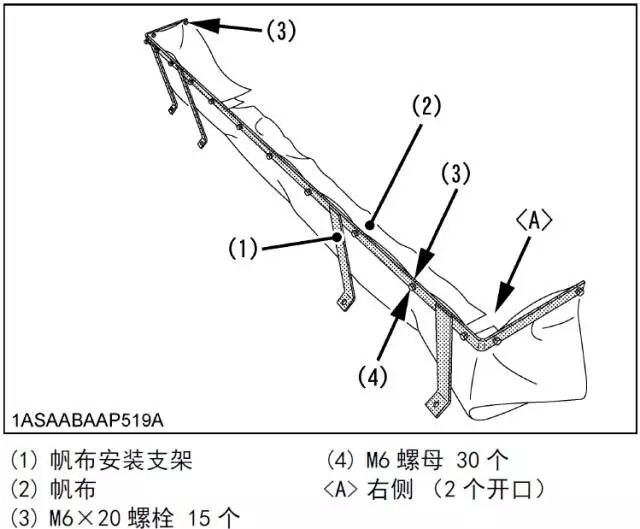

1. 将帆布组装在帆布安装支架上。帆布两端分别设置了2个和3个开口。请将2 个开口的一端朝向右侧，用螺栓安装。
2. 将帆布总成组装到割台上。
脱粒部的换装
█ 承网的更换
1. 打开脱粒筒侧盖和脱粒筒上盖。详情请参照4LZ-2.5(PRO688Q)联合收割机使用说明书。

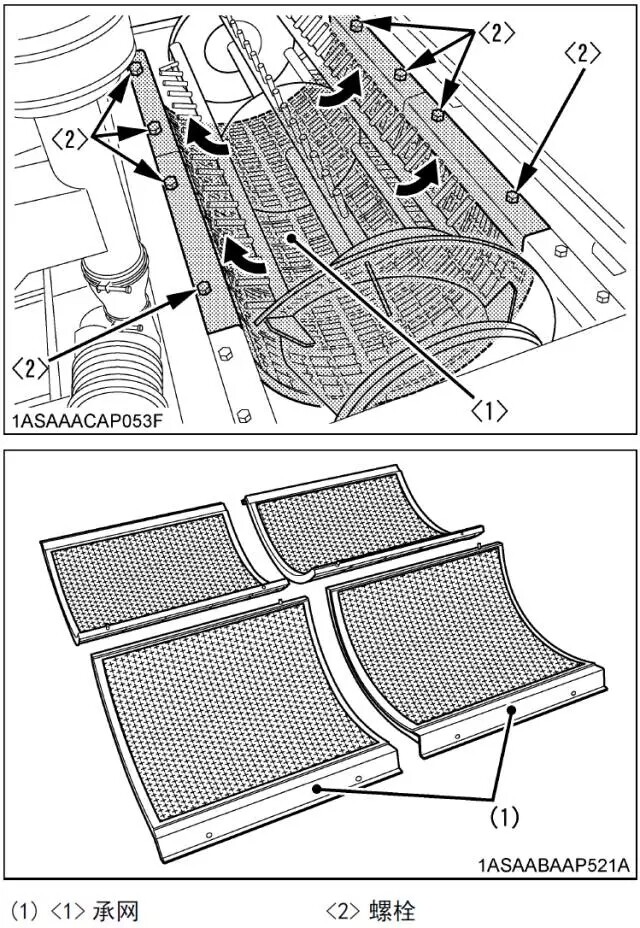

2. 拆下承网固定螺栓，沿箭头方向拆下各个承网(4 张)。
3. 重复利用拆下的螺栓，组装谷子专用套件用承网。
【 补充 】
? 4 张承网的形状相同，可在任何位置安装。
? 拆卸后的承网除谷子收割作业外，还有其他用途，请妥善保管。
? 收割谷子时，如果安装了用于收割小麦的 [ 承网挡板 ]，请将其拆除。
█ 脱粒齿杆的更换和调整
? 更换

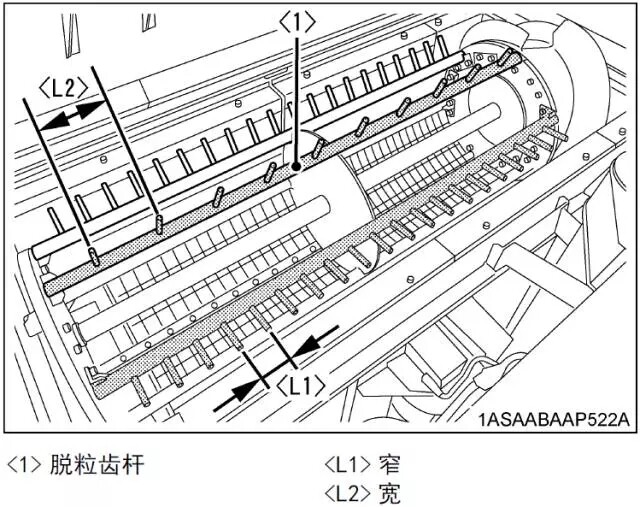

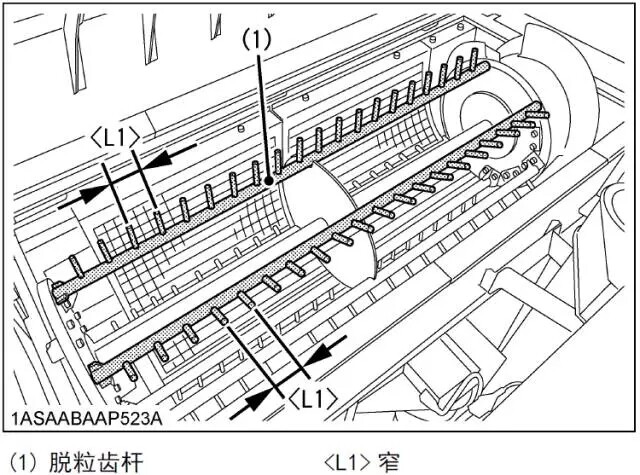

1. 拆下6 根脱粒齿杆中的齿杆间隔(L2)较宽的3根。
2. 重复利用螺栓，将3根谷子专用套件用脱粒齿杆组装到拆除部位。
? 稻麦用脱粒齿杆
? 谷子用脱粒齿杆
? 调整

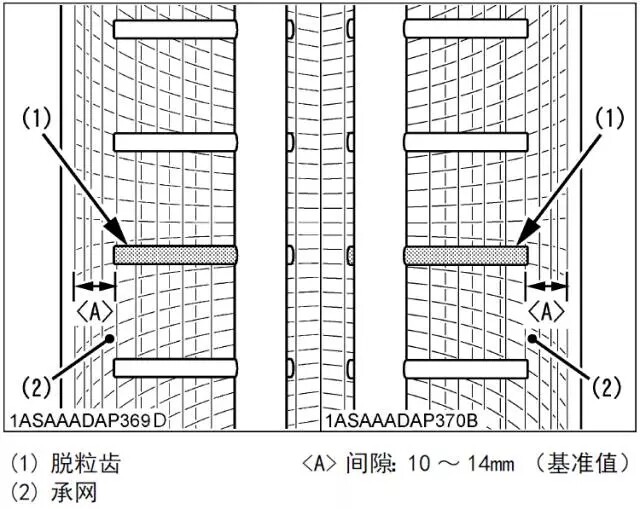

1. 测量脱粒齿与承网的间隙。
2. 与基准值不符时，滑动脱粒齿杆调整间隙。调整后请拧紧螺栓。
【补充】
? 请通过脱粒部入口和出口的左右承网部(共4处)测量间隙。
? 6根脱粒齿杆请全部测量。
█ 筛选箱的换装和调整
? 筛选箱总成的拆卸

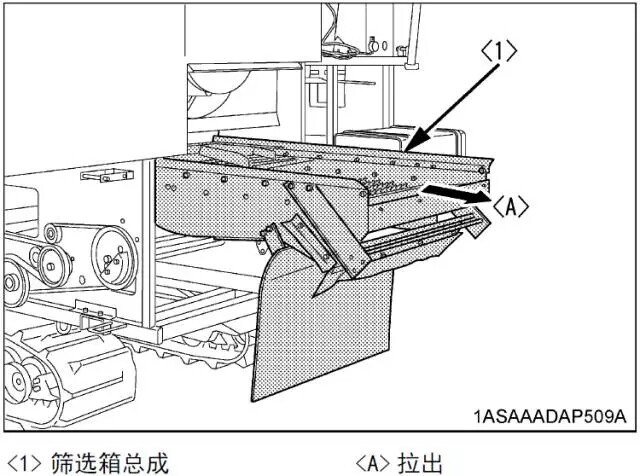

详情请参照4LZ-2.5 (PRO688Q)联合收割机使用说明书。
? 后筛选板的组装和调节

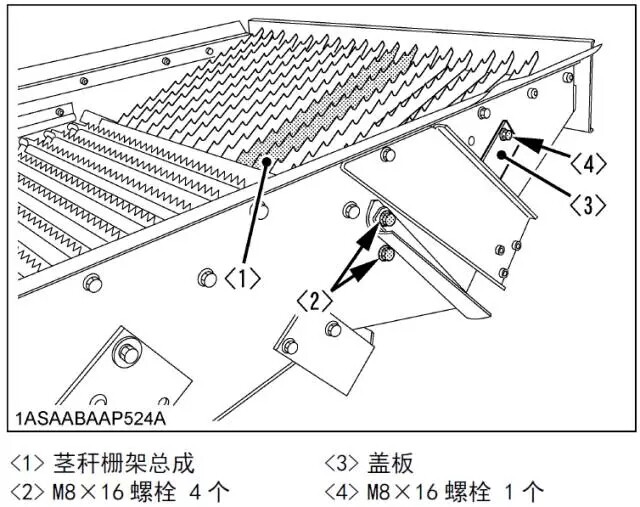

1. 从筛选箱上拆下茎秆栅架总成和盖板。

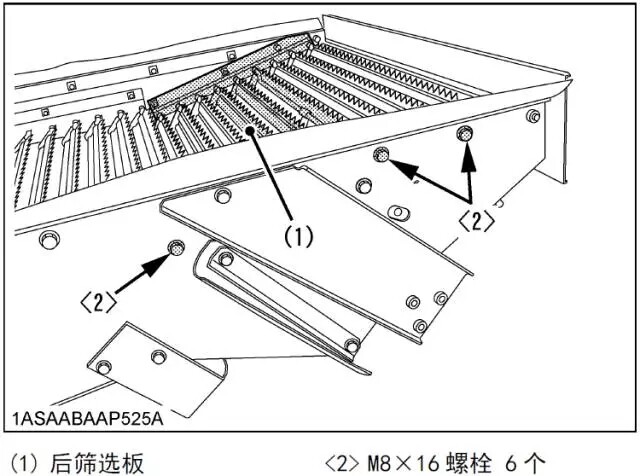

2. 从筛选箱后方插入谷子专用套件用后筛选板，用螺栓固定。

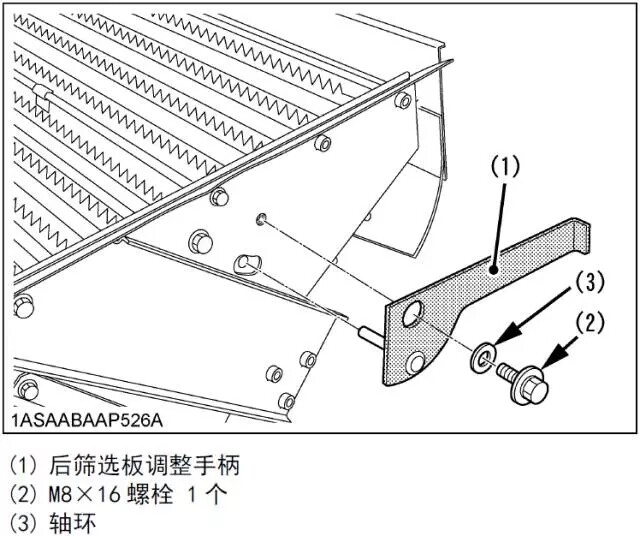

3. 按下图组装凹板筛套件的后筛选板调整手柄。
4. 用2 个M8螺母安装后筛选板调整手柄固定金属件。
组装谷子专用套件时，请用螺栓将后筛选板调整手柄固定在 [ 关 ] 的位置。
后筛选板的调节请参照 [ 收割作业的方法 ] 章节。
? 谷粒筛的更换
? 筛选箱辅助板2的开度调节

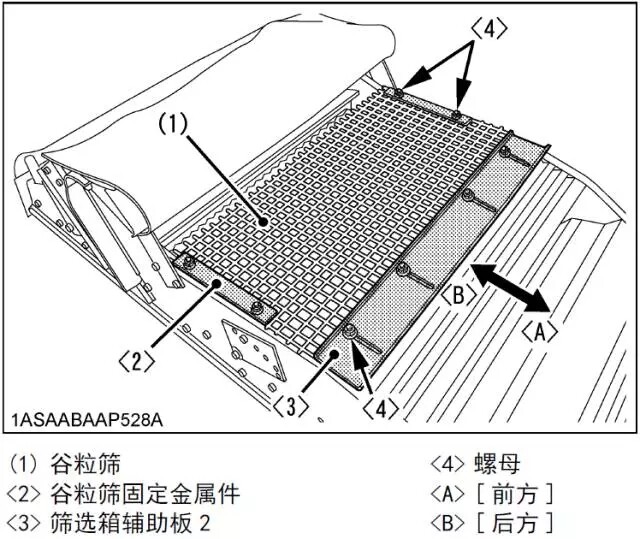

1. 拆下左右的谷粒筛固定金属件和筛选箱辅助板2，安装谷子专用套件用谷粒筛。
2. 组装谷子专用套件时，请拧松螺母，将筛选箱辅助板2滑动至前方。
3. 筛选箱辅助板2的开度调节请参照 [ 收割作业的方法 ] 章节。
? 筛选板的开度调节
1. 筛选板的开度可分6挡调节。

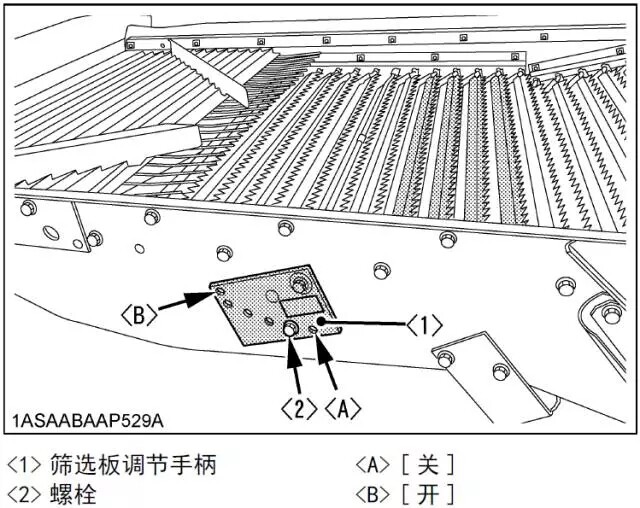

2. 组装谷子专用套件时，请拆下螺栓，将筛选板调节手柄设定在从 [ 关 ] 方向数第2挡。筛选板的开度调节请参照 [ 收割作业的方法 ] 章节。
? 筛选箱总成的组装
组装方法请参照4LZ-2.5 (PRO688Q)联合收割机使用说明书。
█ 清选风扇板的安装

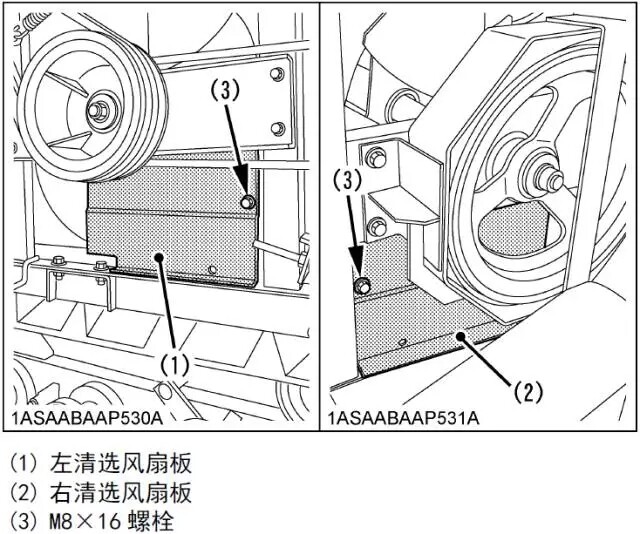

1. 在脱粒机的左右安装清选风扇板。
2. 清选风扇的风力调节请参照 [ 收割作业的方法 ] 章节。
【补充】
? 收割水稻、小麦时，请拆下清选风扇板。
█ 脱粒筒驱动皮带轮和皮带的更换
通常的收割作业请使用稻麦用标准皮带轮。如果对谷粒造成损伤，请更换为套件用皮带轮，降低脱粒机的转速。
? 更换顺序

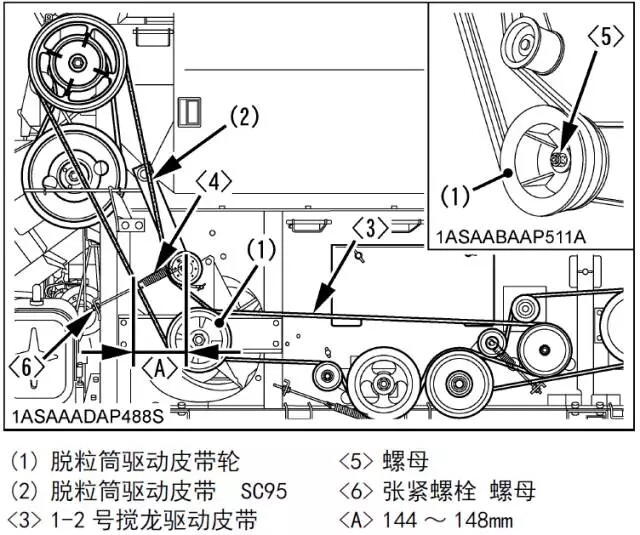

1. 松开脱粒筒驱动皮带和1-2号搅龙驱动皮带用张紧弹簧，从脱粒筒驱动皮带轮上拆下皮带。
2. 拆下脱粒筒驱动皮带轮用螺母，更换为套件的皮带轮和皮带。
3. 用张紧螺栓张紧各皮带。
█ 2 号搅龙盖板的更换
通常的收割作业请使用稻麦用2号带钉齿搅龙盖板。如果对谷粒造成损伤，请更换为谷子用2号搅龙盖板。
? 更换顺序

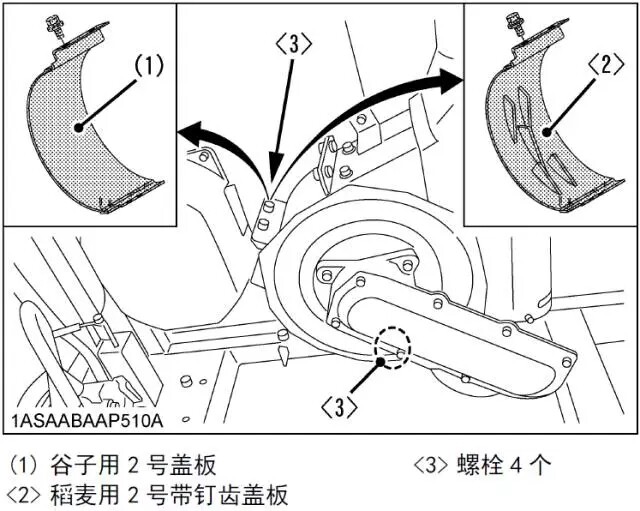

拆下4个螺栓，将脱粒齿盖板更换为套件的油菜籽用2号盖板。
配重的安装

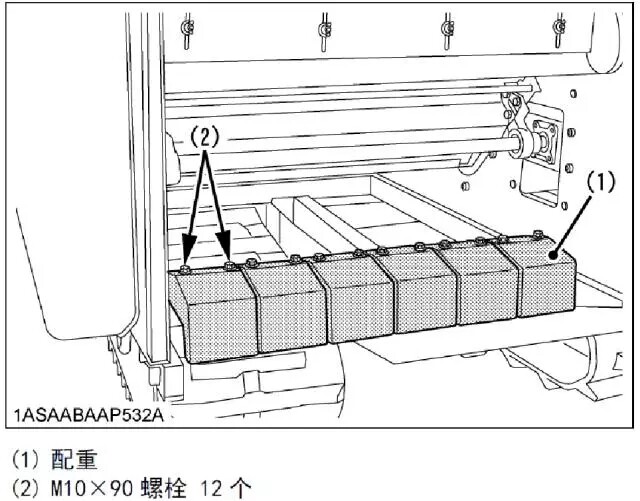

1. 用螺栓在脱粒机的后部安装配重。
【补充】
收割水稻、小麦时，请拆下配重。
标签的粘贴

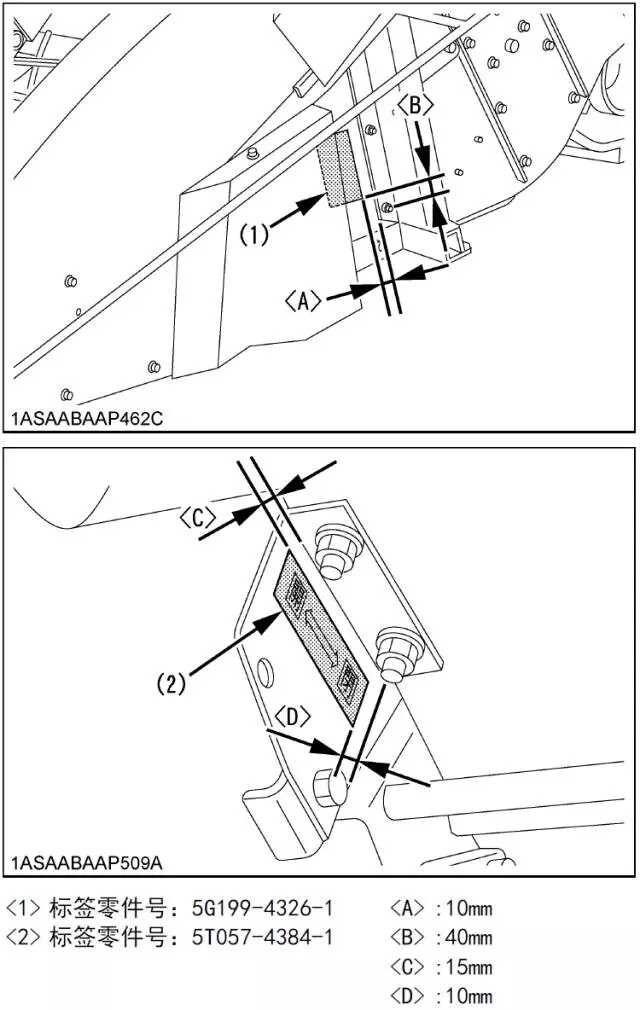

请在擦掉标签粘贴面的水和油分后，在下图所示位置粘贴标签。
套装零件的拆卸
谷子收割作业结束后，请拆下谷子收割套件并恢复原状。
如果在安装谷子收割套件的情况下，进行其他作物的收割作业，可能会导致作物堵塞和收割损失。
提 示：
