摘穗台
摘穗板的调节
摘穗板出厂安装间隙：前端为30mm，后端为35mm。
摘穗板(B)间隙应根据作物的不同进行适当调整，调整距离为果穗直径的二分之一加上(6～10)㎜，后端间隙比前段大5mm。

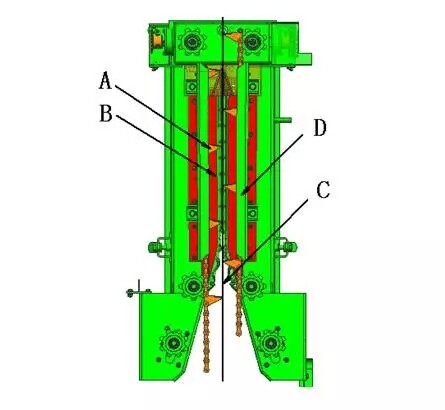

调节摘穗板：松开固定摘穗板的螺母调节摘穗板(B)，一组摘穗板和拉茎辊应相对中心线C对称。
▲重要!根据不同的玉米品种和不同田间条件， 摘穗板需要及时调节。
拉茎辊间隙的调节

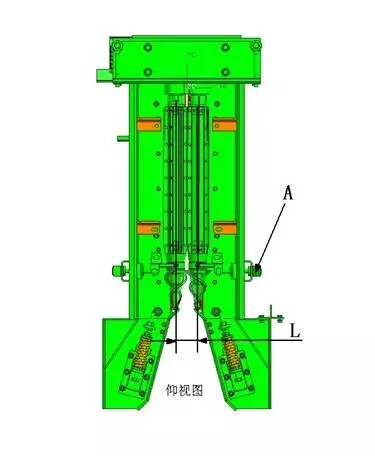

拉茎辊位于摘穗架的下方，平行对中，中心距离L=8.5—9cm，可通过调节手柄(A)调节拉茎辊之间的间隙。
拉茎辊间隙过小，摘穗时容易掐断茎杆，
拉茎辊间隙过大，易造成拨禾链堵塞。
▲重要!为保持对称，必须同时调整一组拉茎辊，调整后拧紧锁紧螺母。
拨禾链的调节

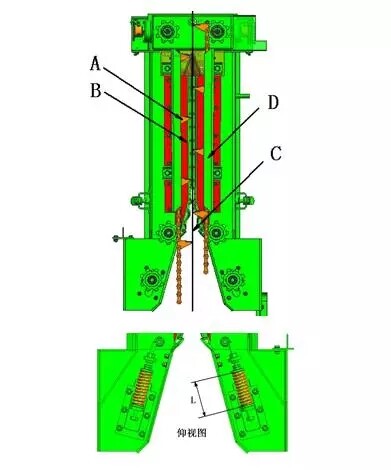

拨禾链的张紧程度是由弹簧自动张紧的。弹簧调节长度L为11.8～12.2 cm。正常条件下喂入链上的翼型板(A)应交错排列。
当果穗严重“下垂”、玉米茎杆倒伏、果穗断裂且运行不规则时，调整喂送链使翼形板(A)互相对正。
调节喂入链导板：松开喂入链导板(D)螺栓，调节导板直到它们恰好接触喂入链。拧紧固定螺栓。
切草刀间隙的调节
当杂草及潮湿茎秆缠绕拉茎辊时，需安装切草刀。

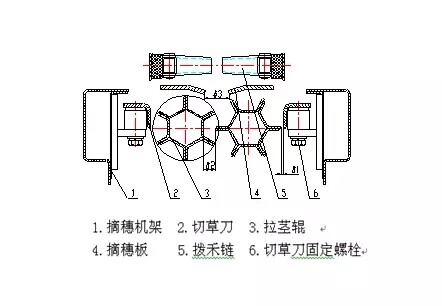

切草刀与拉茎辊的间隙δ1应保持在2mm(毫米)～3mm(毫米)。调整此间隙时，先松开切草刀两端的固定螺栓，调整切草刀与拉茎辊棱边最高处间隙为2mm(毫米)～3mm(毫米)，然后紧固螺栓即可。
分禾器的调节及橡胶挡板的调整
1)分禾器通过销轴和开口销与护罩连接，将销 轴和开口销拆除，即可拆下分禾器。
2)玉米收获机公路行走时，需将分禾器向后折 叠固定，或拆卸固定，可防止分禾器意外损坏。

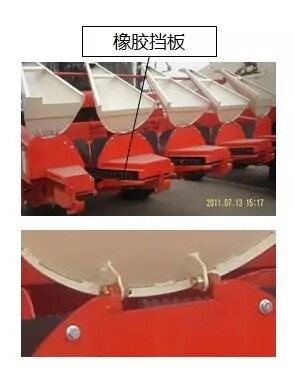

橡胶挡板的作用是防止玉米穗从拨禾链内向外滑落，造成损失。
当收获倒伏玉米或在此处出现拥堵时，要卸下挡板，防止推出玉米。卸下挡板后，与固定螺栓一起存放在可靠的地方保留。
果穗升运器
前果穗升运器输送链张紧度判定
两侧输送链条张紧度应保持一致，正常张紧度为：在输送器中部检查盖板处用手(或用弹簧秤200N的)提起链条刮板，此时链条刮板距离隔板的高度值约为：
50±10mm。

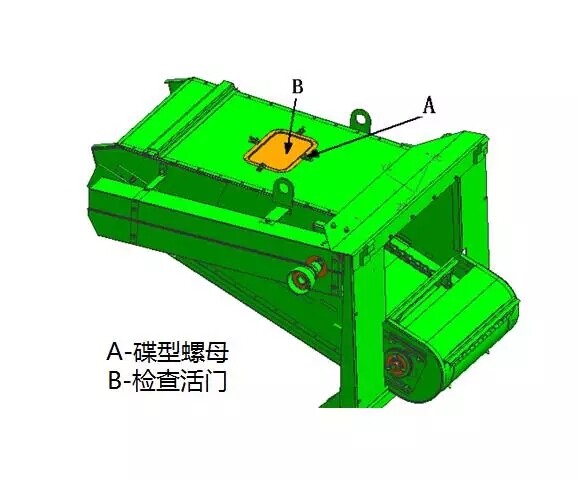

拆除活门(B)拆卸按如下顺序：
松开4个碟型螺母(A)，然后将检查活门(B)拆卸下来。
前果穗升运器输送链耙的调整

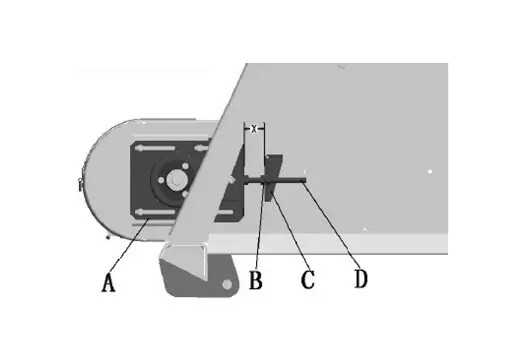

调节螺栓D位于调节板A与固定座C之间的长度X值出厂时推荐为40±5mm。作业一段时间后，链节有可能伸长，需要进行及时调整。
调整方法为：用扳手将紧固于固定板C两侧的螺母B旋入或旋出以改变X值的数值。
注意：调整后左右侧的长度值X需要保持基本一致。
后果穗升运器链条的调整
升运器链条松紧是通过调整升运器主动轴两端的调节板的调整螺栓而实现的。
拧松5个六角螺母(A)，拧动张紧螺母(B)，改变调节板(C)的位置，使得链耙(G)在用手在中部提起时，链条离隔板的高度在40±10mm范围内。调整完成后拧紧所用螺栓。
注意：主轴两侧的调节螺母应同步进行调整，以保持链条长度一致。工作一段时间后链节伸长后依靠螺杆的调节不能满足要求，这时可将两条升运器链条同时卸掉几个链节。
