A — 调节垫片 B — 拉茎辊支座
C — 摘穗支架 D — 拉茎辊
拉茎辊(D)用来拉引玉米茎秆。
拉茎辊(D)位于摘穗支架下方，平行对中，可通过在摘穗支架(C)与拉茎辊支座(B)之间增减调节垫片(A)来调节拉茎辊之间的间隙。
重要!为保持对称，必须同时调整一组拉茎辊，调整后拧紧锁紧螺母。
拉茎辊间隙过小，摘穗时容易掐断茎秆。
拉茎辊间隙过大，易造成拨禾链堵塞。

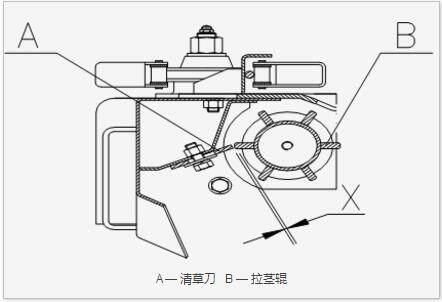

A — 清草刀 B — 拉茎辊
清草刀(A)与拉茎辊(B)最高棱边间隙X≤1.5mm。
间隙调整后，拉茎辊转两圈，检查是否清草刀(A) 与拉茎辊(B)刮碰。
