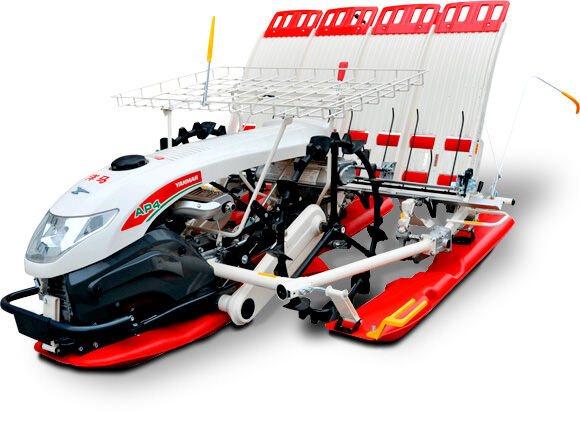

洋马手扶插秧机AP4系列
额定功率:2.6kW(3.5马力)最大功率:3.2kW(4.3马力)
经济型四行手扶式插秧机。
整机重量轻、重心低、操纵轻松。
工作行数及行距(mm)：4行、300
株(穴)距调节范围(mm)：220、170、150、120
插秧深度调节范围(mm)：15～40(6档)
工作效率(亩/h):～2.09亩/小时(最大)
| 全长(mm) | 2190 |
|---|---|
| 作业时全宽(mm) | 1500 |
| 全高(mm) | 1034 |
| 机体重量(kg) | 145 |
经济型四行手扶式插秧机。整机重量轻、重心低、操纵轻松。
1.发动机：单缸风冷四冲程OHV汽油机. 手拉反冲式启动。
2.送秧、插植方式：滚轮式送秧、曲柄摇杆式插植。
3.机体调节：液压升降+机械平衡。
4.变速方式和级数：齿轮挂接变速，前进 2 档、倒退 1档。
5.操作方式：手扶步进式、单人使用。
使用效果

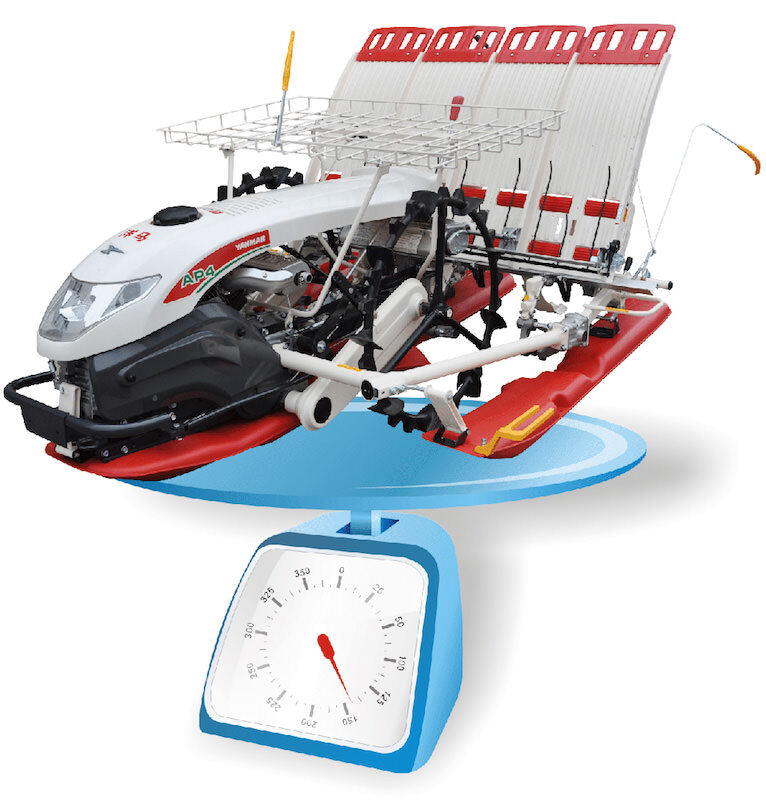

整机轻量化
整机轻量化
整机重量市场同类机型最轻
操作轻松，增效节能

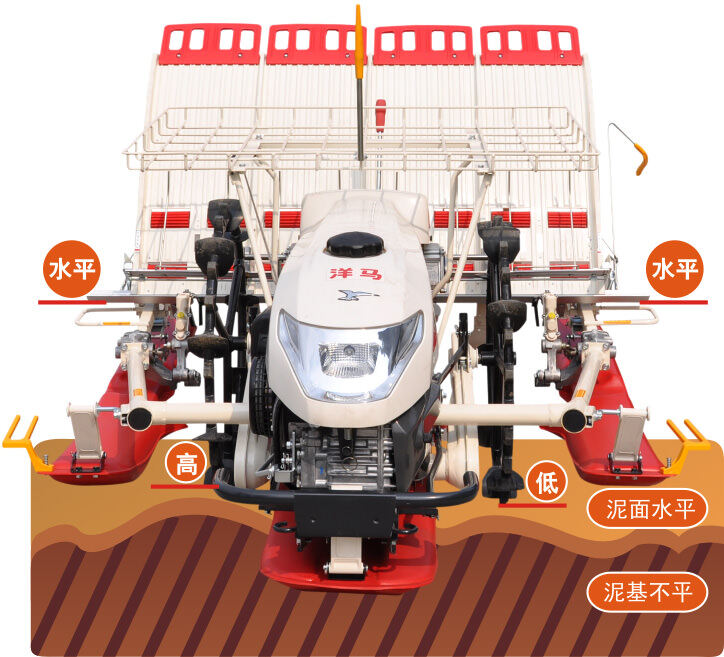

整机自动平衡装置
整机自动平衡装置
独特的液压结构，机器作业时浮船可感应田块高低变化，控制底盘离地间隙，转向轻松，作业直线性好。插植深度稳定。
独特的车轮摆动结构，根据田块泥基变化，自我调节车轮上下，保持秧台水平。

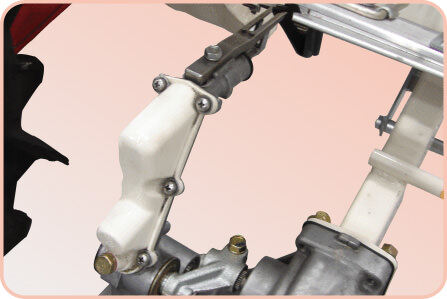

稳定的传动系统
稳定的传动系统
采用了轴与齿轮的传动设计，确保动力传输的稳定可靠。

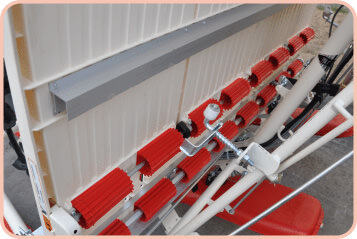

滚轮式双排2段输送
高精度的载插系统
滚轮式双排2段输送
滚轮式双排输送方式，输送幅面大、输送力强，结构简洁。压苗杆无需工具即可调节。

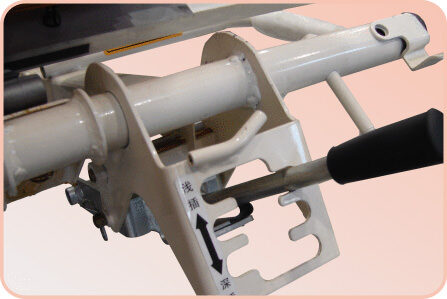

插秧深度分级调节
高精度的载插系统
插秧深度分级调节
根据作业面湿烂情况,分区、分级调整浮船,使秧苗插植时紧贴泥面。

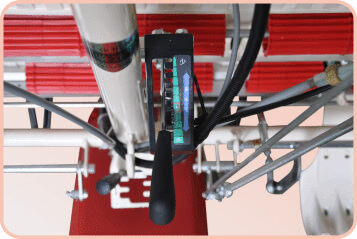

株数调节手柄
高精度的载插系统
株数调节手柄
四级调节插植株数，手柄操控便捷，无需更换齿轮。株数调节时无需工具。
不锈钢秧爪
高精度的载插系统
不锈钢秧爪
采用耐磨损、抗腐蚀、强度高的不锈钢秧爪，有效减少勾秧、伤秧和漏插。
操作性

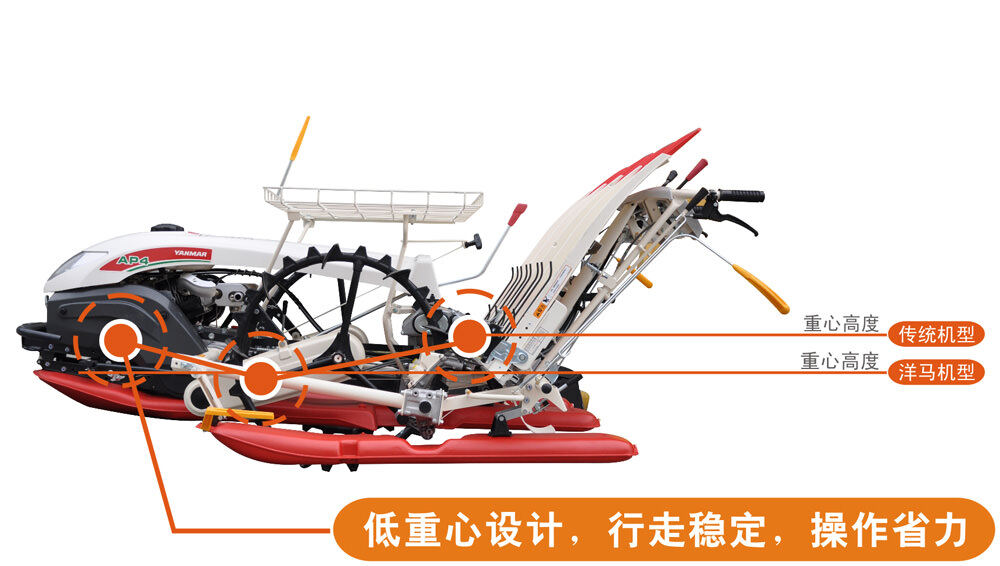

低重心设计，行走稳定，操作省力
低重心设计，行走稳定，操作省力

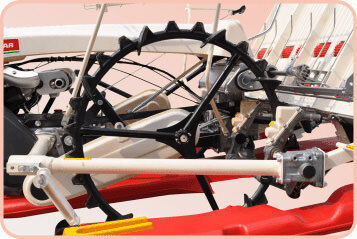

大直径车轮
稳定可靠的行走系统
大直径车轮
采用660毫米的大直径橡胶凸缘车轮，有效提高了烂田作业的适应性和田间通过性。

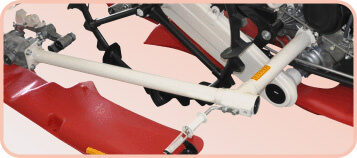

三级可调离地间隙
稳定可靠的行走系统
三级可调离地间隙
根据作业条件可选择三级离地间隙。

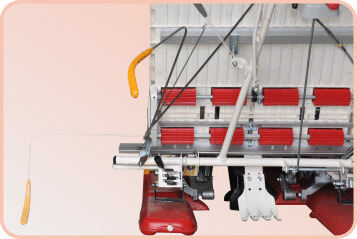

划线装置的标准配置
简洁的操作系统 人性化设计—轻便、省力
划线装置的标准配置
配备拉杆式左右划线杆，无紧固件设计，简洁实用。

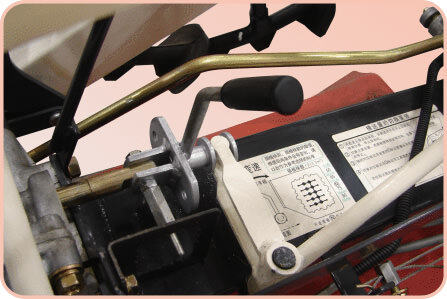

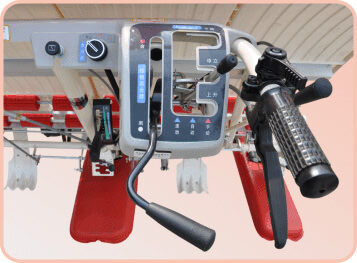

整机操控手柄集约化
简洁的操作系统 人性化设计—轻便，省力
整机操控手柄集约化
将传统操作线束连杆化、集约化，便于操控并降低了使用维护保养成本。
独特的机体升降连动手柄可自由调节机体上下。

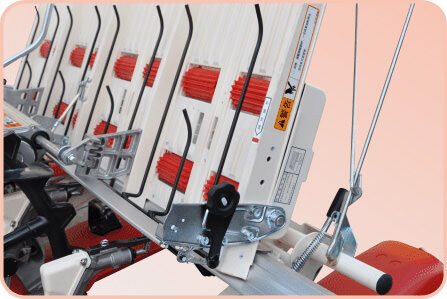

便利的取秧量调节方式
简洁的操作系统 人性化设计—轻便，省力
便利的取秧量调节方式
纵向取秧量手柄10级变换，使用方便。

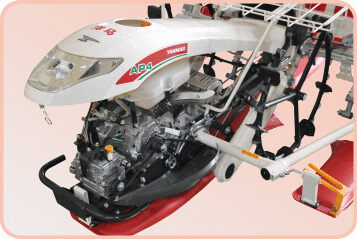

发动机
新型OHV汽油发动机
先进的OHV汽油发动机
配备了新型OHV汽油发动机，具有高效率、低油耗等特点。动力强劲，确保高效持续的作业，在烂田中也能发挥自如。

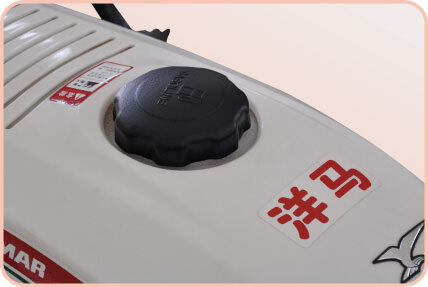

4升燃料油箱
先进的OHV汽油发动机
106mm的大直径加油口设计。容量4升的燃料油箱，加油省时便捷。
安全性

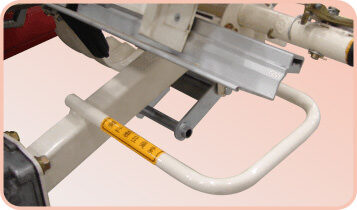

载秧台导轨安全防护
载秧台导轨安全防护
载秧台导轨外侧加装防护杆，可有效避免异物碰撞导轨。
机体罩壳
便捷的维护保养结构
机体罩壳
可分离前机罩和侧盖板。

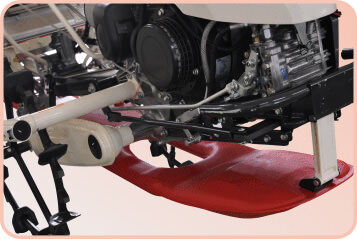

浮船结构
便捷的维护保养结构 维护保养——轻松、省时
浮船结构
浮船结构更适宜排淤除泥
载秧台
便捷的维护保养结构 维护保养——轻松、省时
载秧台
载秧台可不用工具即可拆卸，方便清扫、点检。
规格
| 型式 | 2ZQS-4 | |
|---|---|---|
| 类型 | - | |
| 长度(mm) | 2190 | |
| 宽度(mm) | 1500 | |
| 高度(mm) | 1034 | |
| 离地间隙(mm) | - | |
| 机身重(kg) | 145 | |
| 发动机 | 型号名称 | 空冷四冲程OHV单缸汽油发动机 |
| 排气规则 | - | |
| 总排气量(L{cc}) | 0.171 | |
| 输出/转速 (kW {PS}/rpm) | 2.6(3.5)/3000；最大4(5.5) | |
| 使用燃料 | 车用无铅汽油 | |
| 燃料油箱容量(L) | 4 | |
| 起动方式 | 手拉反冲式 | |
| 行走部 | 前轮轮距(mm) | 620 |
| 后轮轮距(mm) | - | |
| 轴距(mm) | - | |
| 转向方式 | 手拉式 | |
| 变速档数 | 前进2(插植1)后退1 | |
| 驱动方式 | 两驱 | |
| 机体上下调整 | 液压式调节(手动、自动、连动) | |
| 前轮轮型 | 橡胶实心凸缘轮 | |
| 后轮轮型 | - | |
| 前轮胎直径(mm) | 660 | |
| 后轮胎直径(mm) | - | |
| 插植部 | 插植方式 | 曲柄摇杆式 |
| 插植行数 | 4 | |
| 插植(cm) | 30 | |
| 插植株距(cm) | 22/ 17 / 15 / 12 | |
| 株数(株/3.3m2) | 50?65?75?90 | |
| 插值深度(cm) | 1.5～4 (6段调节) | |
| 苗数调节量 横向进给(mm/回数) | 11/26?14/20 | |
| 苗数调节量 纵向进给(mm) | 8～17(10档) | |
| 苗条件 | 秧苗种类 | 幼苗、中苗 |
| 叶龄?苗高(CM) | 2.0～4.0?8～25 | |
| “苗床尺寸(长×宽×高)(cm) | 58×28×3 | |
| 作业速度 | 0.38～0.76 | |
| 作业效率(计算值)(亩/小时) | ～3 | |
| 苗搭载数(箱)或者预备苗搭载数(箱) | 4 | |
