后升运器—结构与调节
后升运器的作用是将剥皮机剥除苞叶的玉米果穗输送到果穗箱中。
后升运器由水平段和倾斜段两部分构成。

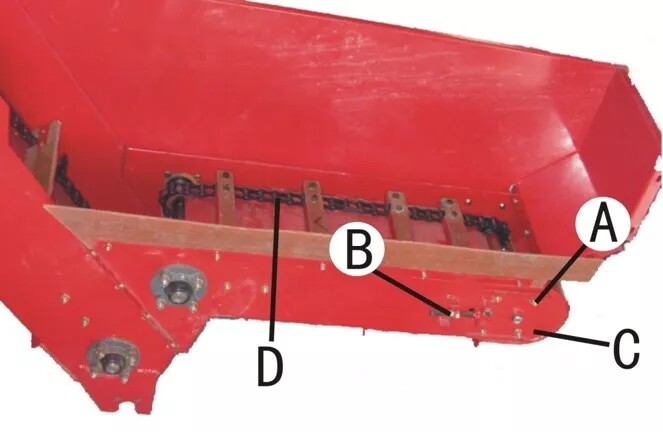

后升运器链条调节
后升运器水平段链条松紧度是通过调节升运器被动轴两端的调节板实现的。
拧松两侧各4个六角螺母(A)，拧动张紧螺母(B)，改变调节板(C)的位置，使得链耙(D)在用手在中部提起时，链条离隔板的高度在20～30mm范围内。调节完成后拧紧上述螺母。
注意：被动轴两侧的调节螺母应同步进行调节，以保持链条长度一致。工作一段时间后链节伸长后依靠螺杆的调节不能满足要求，这时可将两条升运器链条同时卸掉几个链节。
A — 六角螺母 B — 张紧螺母
C — 调节板 D — 链耙

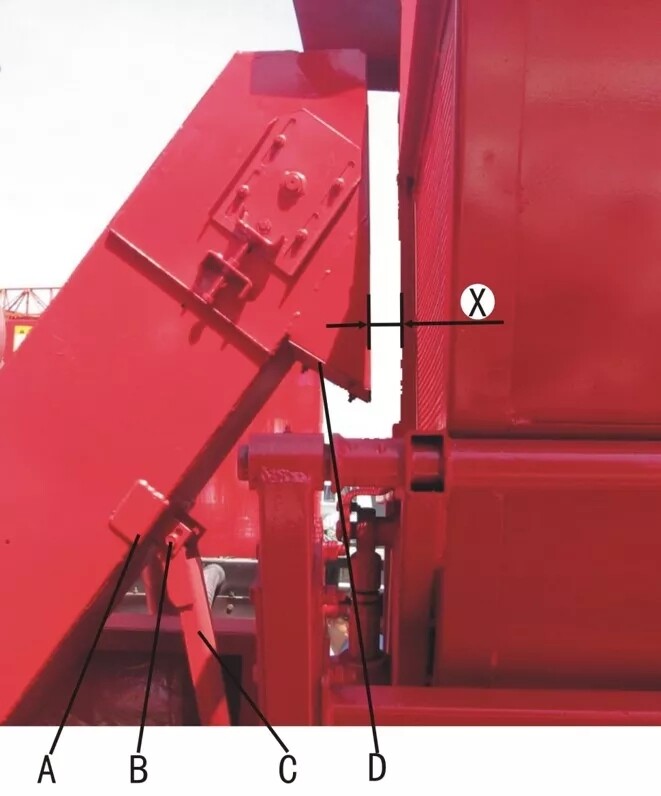

后升运器出口与果穗箱之间的距离调节
后升运器出口和粮箱之间的距离是可以调节的，当该距离过大时容易掉果穗或籽粒。
调节方法：后升运器的支撑板(C)上、下端各有3个不同位置的孔，安装不同的孔即可调整后升运器出口和粮箱之间的距离，保证该距离X=20～30mm。同时也可通过调节出口处的导粮槽(D)与果穗箱之间的间隙,使果穗顺利进入果穗箱。
A — 支撑座 B — 螺栓
C — 支撑板 D — 导粮槽

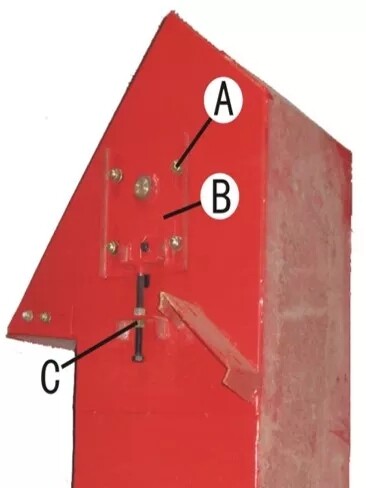

后升运器链条调节
后升运器倾斜段链条松紧度是通过调节升运器被动轴两端的调节板实现的。

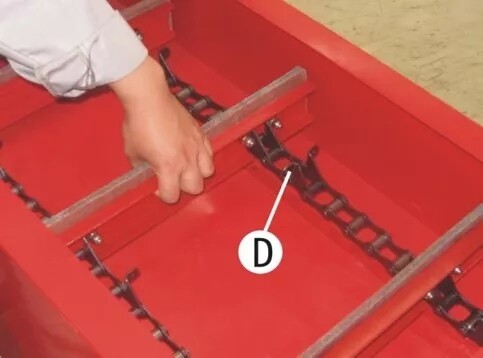

拧松两侧各4个六角螺母(A)，拧动张紧螺母(B)，改变调节板(C)的位置，使得链耙(D)在用手在中部提起时，链条离隔板的高度在30～60mm范围内。调节完成后拧紧上述螺母。
注意：被动轴两侧的调节螺母应同步进行调节，以保持链条长度一致。工作一段时间后链节伸长后依靠螺杆的调节不能满足要求，这时可将两条升运器链条同时卸掉几个链节。
A — 六角螺母 B — 张紧螺母
C — 调节板 D — 链耙
