科丰农机变量喷药控制系统

变量喷药控制系统

变量喷药概述

精准变量喷药控制系统可根据车速、喷幅和目标喷量等，实时自动调节喷药速率，速度快时增大喷量，速度慢时减少喷量，以确保单位面积的施药量均匀一致，可以有效避免农药过量影响作物生长或药量不足达不到防治效果。

特点

1) 作业界面清晰明了，系统操作简单;

2) 性能稳定，可靠性高，喷药误差小;

3) 实时显示流量、压力、液位、车速、目标喷量、工作模式、已作业面积、主阀状态、各路阀组喷药状态和车辆偏移航向距离;

4) 自动/手动两种操作模式;

5) 流量、压力不在合理范围或液位低于设定值时发出报警;

6) 分段阀数量可根据用户需求进行配置;

7) 适用于各类喷药机、液态施肥机;

8) 该系统可以与天宝、拓普康等导航系统兼容。

优势

1) 意大利进口喷雾控制阀组，性能稳定，响应快;

2) 配备高精度流量阀、流量计和压力计;

3) 自主研制控制系统和开关盒，性能稳定，性价比高;

4) 集液晶屏与控制器为一体的显示器，使系统结构更简单;

5) 进口高精度GNSS接收机，测速精准;

6) 四种配置的喷药控制系统可满足不同用户的需求;

7) 流量、压力、液位、速度、车辆偏移航向距离等信息实时监控和报警。

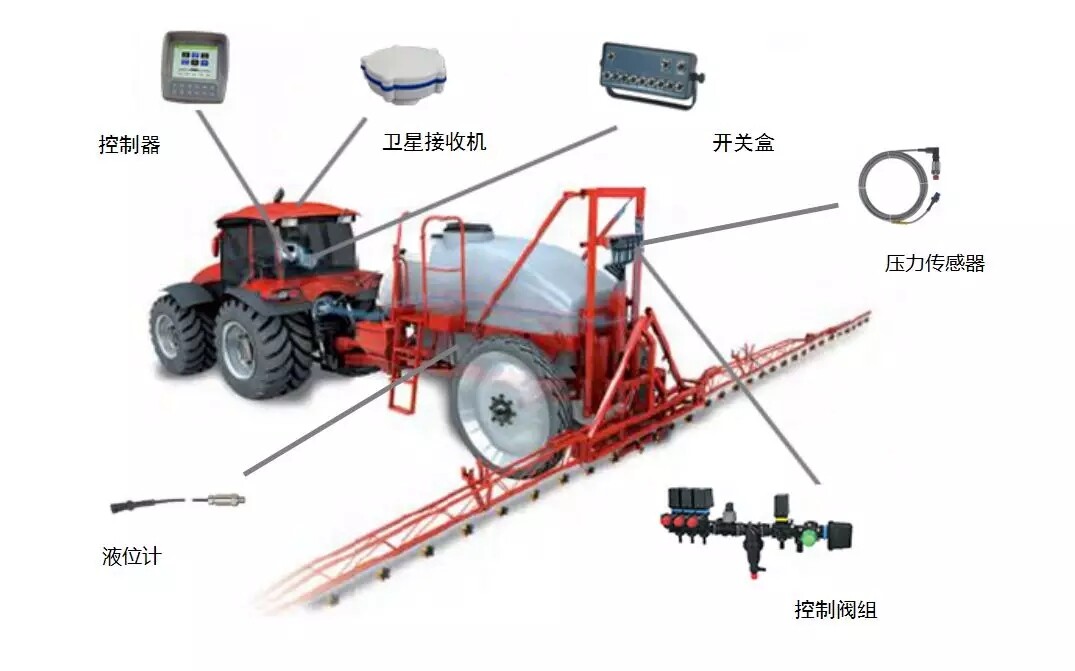

部件介绍

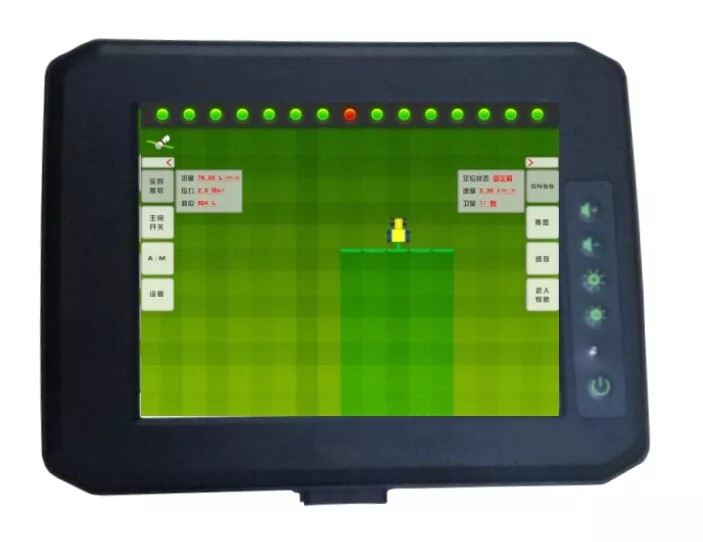

800显示屏

8寸彩色TFT平板电脑;

配置电容投射式触摸屏和LCD背光灯;

带有电源指示灯和屏幕亮度调节按钮;

界面清晰明了，操作简单。

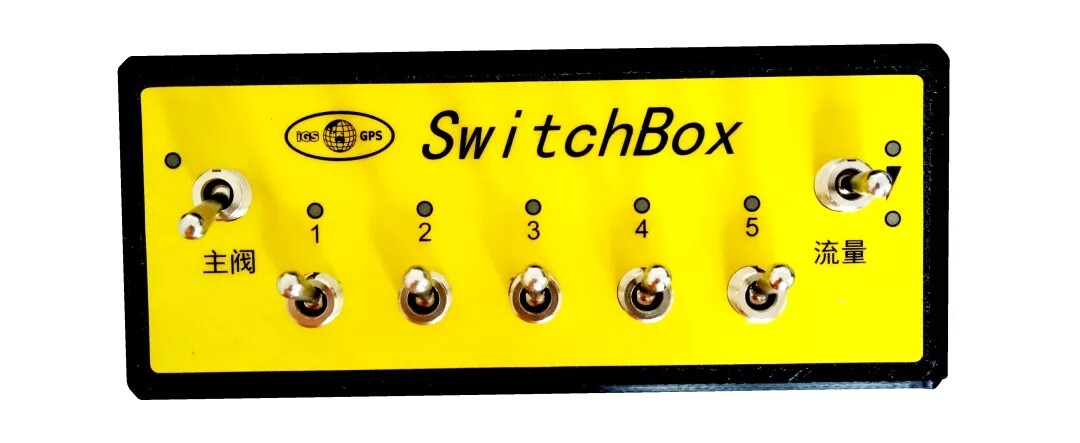

开关盒

开关盒置于驾驶室内，可方便控制主阀、各分段阀的开/关和流量阀的开度;

最多可控制五路分段阀;

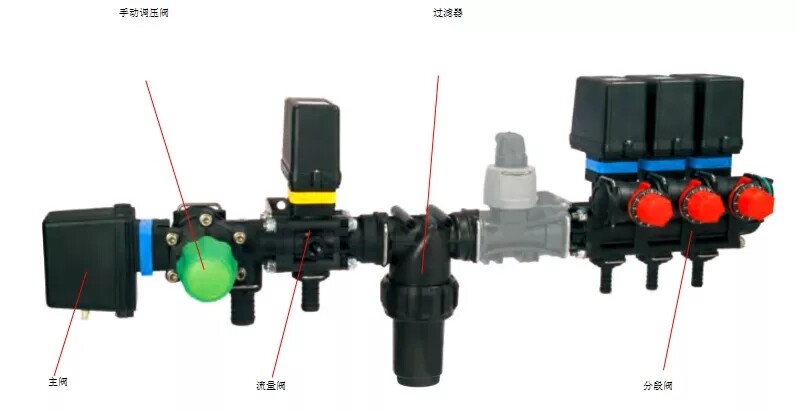

控制阀组

意大利进口控制阀组，可靠性高，性能稳定。

采用电动的主阀和分段阀，阀的开关可直接在驾驶室内控制，也可通过控制系统独立控制各阀的关/开;

带有手动调压阀，可以调控系统最大压力，避免系统压力过高损坏阀组、传感器或水管;

高精度流量阀响应速度快，稳定性好，是流量调节的关键部件;

流量阀侧面预留1/4" 内螺纹孔，根据个体需求可选择性连接压力表或压力计;

过滤器可有效过滤杂质，减少喷头堵塞几率;

分段阀带有校准回流，可使系统压力不受分段阀开/关的影响，压力稳定性好，喷雾质量高;

分段阀的分段数量可根据需要灵活选配。match

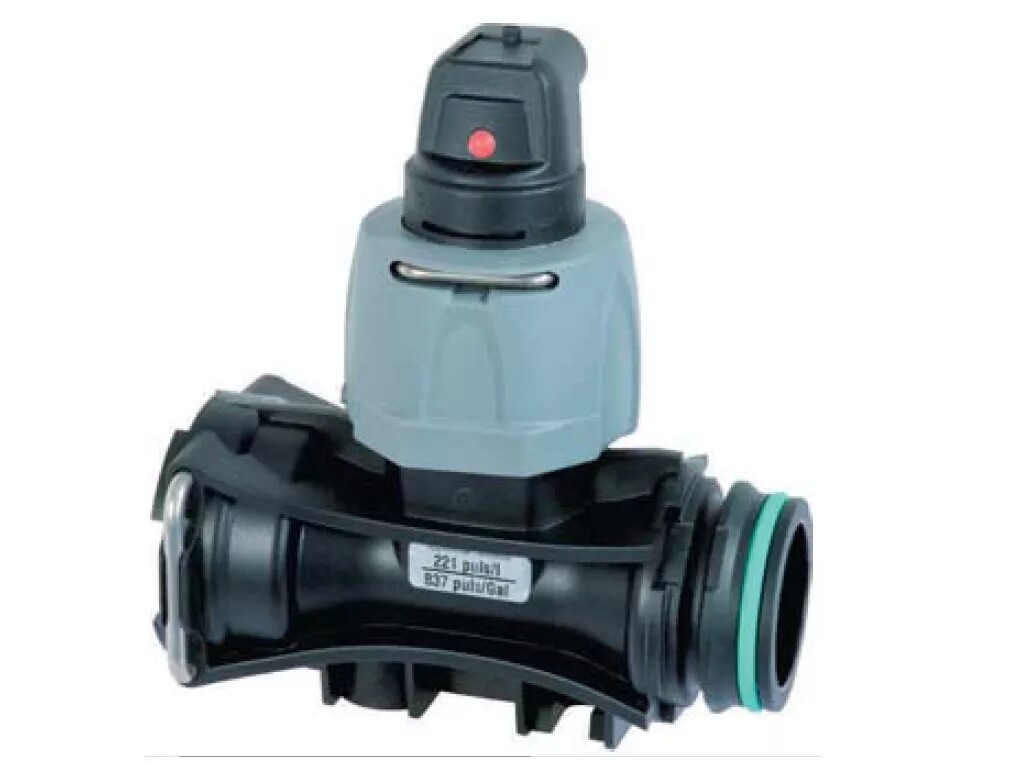

WOLF桨流量计

意大利进口流量计，高精度和良好的性价比;

配有高压黄铜法兰，适合连接到控制阀组;

蓝宝石桨针，减少旋转摩擦，最大限度地提高流量计的灵敏度和准确度;

独特的TWIST系统可快速拆卸桨叶，无需任何工具，且允许桨清洗;

可单独替换桨叶，减少维修成本;

全密封和防水电子传感器;

工作状态指示灯;

0-12V直流脉冲输出频率与流速成正比;

满量程测量误差1%;

流量量程5~100 l/min;

工作压力可达20bar。

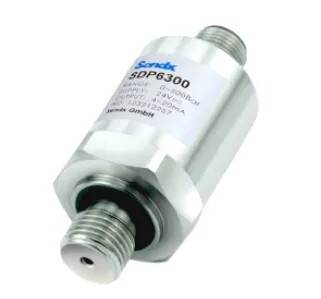

压力计

德国进口传感器，结构小巧，灵敏度高;

测量精度：≤±0.5 %;非线性：≤0.3 %;

输出信号：0.5-4.5 V;

压力计量程：0-20 bar;

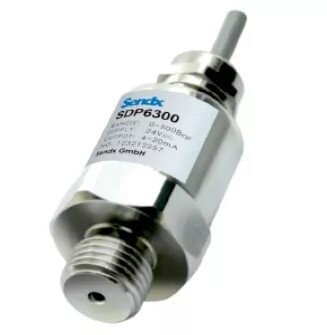

液位计

德国进口传感器，结构小巧，灵敏度高;

测量精度：≤±0.5 %;非线性：≤0.3 %;

输出信号：0.5-4.5 V;

液位计量程：0-10m。

注：没有安装液位计时，可通过设置初始药液体积，计算并展示剩余药液。

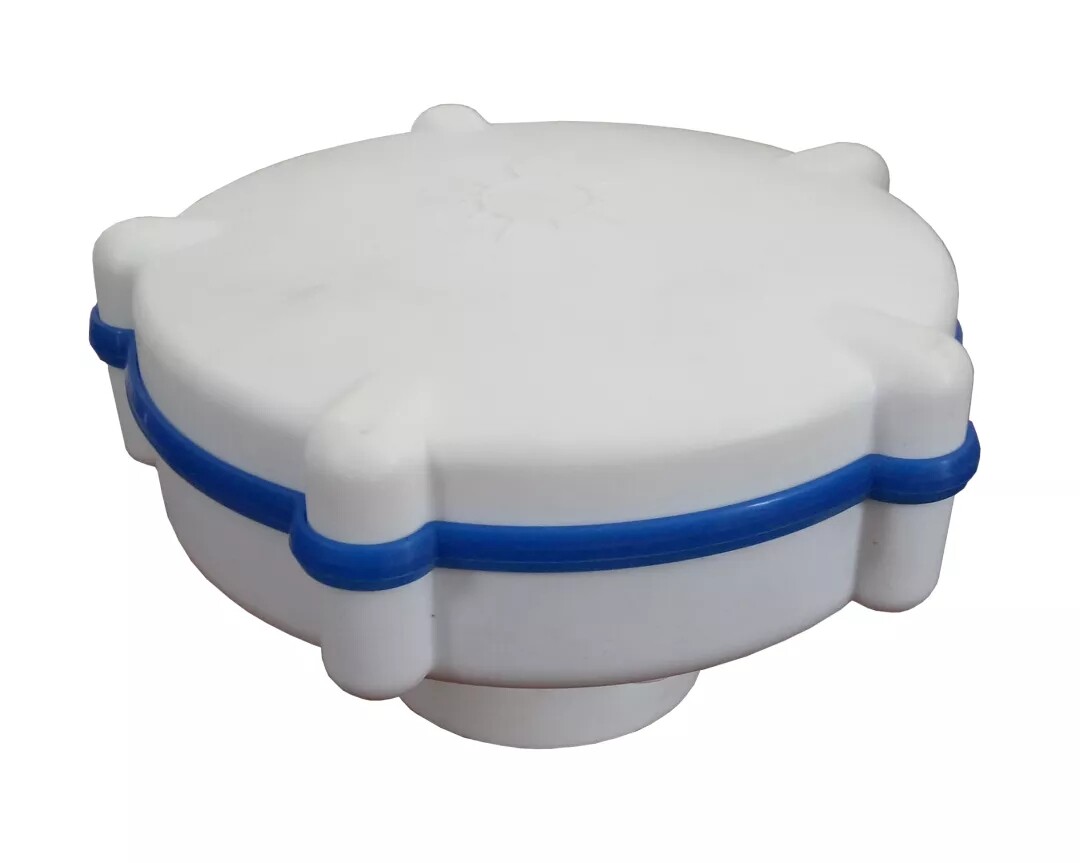

卫星接收机

集卫星天线与接收机为一体，结构简单;

可支持3种定位系统：BDS、GPS、GLONASS;

安装方式为吸盘式，安装、拆卸非常方便;

性能稳定，定位精度高，测速准确。

系统参数

变量喷药相比普通喷药的优点

1) 无论车辆行驶快还是慢，总能保证每亩地的喷药量不变。

2) 车辆行驶速度快时多喷，速度慢时少喷，大幅提高了喷药的速度，可提高喷药机的工作效率。

3) 传统喷药机起步和转弯时车速较慢，容易造成地头农药喷洒过量，影响作物的生长。

4) 目前喷药机的宽幅都比较宽，受地块的限制，有时会出现重喷的情况，不仅浪费农药，也会造成农药喷洒过量。而变量喷药机将喷杆分为3~5段，每段是否进行喷药可单独控制，避免了重喷的现象。

5) 不同作物对应的最佳喷雾压力不尽相同，变量喷药机可以设置理想喷雾压力区间，当压力过大或过小时发出报警，显示屏上也会实时显示系统当前压力。对压力的控制可以保证农药能被最大效率的吸收，达到更好的预防效果。

6) 变量喷药机配置引导性导航，可指示车辆偏离行驶方向的距离，降低夜间作业的难度。实时显示的偏移量还可以避免驾驶员走错行，避免重喷漏喷。

7) 实时显示剩余药液的量，该参数可提醒驾驶员及时添加药液，避免喷到地的中间时没药了。

8) 驾驶员不必时刻关注车速和喷量的多少，降低对驾驶员的要求。

9) 实时显示车速、目标喷量、喷药速率、喷药压力、每路阀组喷药状态、剩余药量、已工作面积。
