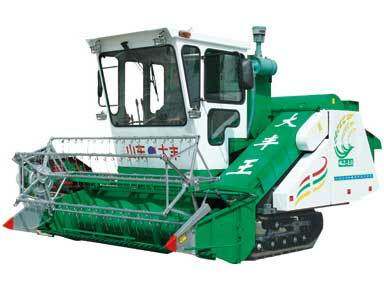

大丰王4LZ-2.0履带式联合收割机

发布时间：2018-06-06


全柴4102L发动机，功率48KW，豪华驾驶室，割台、拨禾轮、液压升降，90 ×48× 400履带，加宽变速箱，液压转向，倒车报警，有破埂器，外置抛粮筒，粮仓容积1m3，割幅2.2m，横向轴流杆齿滚筒，轴流板齿式复脱器，接地压力22.7kPa，离地间隙240mm,双层筛清选装置，自重2930kg。

结构形式				履带自走全喂入式
机器型号					4LZ-1.8型	4LZ-2.0型					4LZ-3.0型
割幅				mm	1800	2000	2200		2360		2510
喂入量				kg/s	1.8	2.0					3.0
柴油发动机		型号			4L68	CZ4102Q或4L68	CZ4102Q				CA4102
		功率		KW	40	46或40	46				51
		转速		r/min	2600	2600					2600
平均每公顷燃油消耗量				kg/h㎡	≦27	≦30.5	≦26	≦25			≦25
纯工作小时生产量				h㎡/h	0.2～0.4	0.2～0.4	0.27～0.47	0.3～0.5			0.33～0.55
整机质量			遮阳棚	Kg	2670	2800	2810	2820			2890
			驾驶室		2780	2920	2930	2940			3010
工作状态外型尺寸			长	mm	5150	5150	5150	5150			5195
			宽		2290	2360	2512	2664			2880
			高		2660	2870	2870	2870			2920
收割台	拨禾轮型式				偏心弹齿式
	拨禾轮直径			mm	Φ900
	拨禾轮板数			个	5
	搅龙型式				螺旋搅龙偏心伸缩杆式
	搅龙直径			mm	Φ500
	搅龙与底板间隙			mm	12-20
	割刀行程			mm	76.2
输送槽			型式		平皮带耙齿式、链条耙齿式、强制喂入
			宽度	mm	400	400				480
滚筒			型式		横向轴流杆齿
			直径	mm	Φ545可调	Φ545可调				Φ610可调
			长度	mm	1350	1350				1450
凹板			型式		栅格式
			包角	（o）	236.8	236.8				230.3
			分离面积	㎡	1.38	1.38				1.45
清选筛			型式		双层振动筛+风机+复脱组合式
			上筛面积	㎡	鱼眼筛0.76	鱼眼筛0.76				鱼眼筛0.82
			下筛面积	㎡	冲孔筛0.92	冲孔筛0.92				冲孔筛0.99
风扇			型式		低压蜗壳式
			直径	㎡	Φ346.8
出谷搅龙直径*螺距				Mm	Φ120*116
卸粮型式					机械卸粮+人工接粮
粮仓容积				m3	0.67	1				1
底盘			型式		全橡胶履带式
			履带规格（节距节数宽）	Mm	9046350	9048400或9048350
			平均接地压力	kPa	≦24	≦24				≦24
			齿轮箱型号		YZ-21-01-B型或其它型号
复脱滚筒			型式		轴流板齿式
			直径	mm	Φ190
复脱凹板			型式		冲孔式
			分离面积	㎡	0.45	0.45				0.49
燃油箱容积				L	65
操作人员					1人（接袋时2人）
