东风井关半喂入收割机 HF608 全车皮带的检查和调整

“HF608 半喂入收割机，大直径超长脱粒室，二次清选处理，谷物更加清洁。”

半隈入收割机HF608，搭载了井关自制立式、水冷4冲程4缸大排气量柴油发动机60ps/2955cc。

作业速度1.65m/s。超长脱粒霸王，脱粒滚筒尺寸Φ462mm×1050mm。处理面积增大，脱净度大幅提升。

双八字脱粒系统，实现高精度的脱粒选别作业。大容量粮仓1300L(730kg)，可以进行高效率的连续作业。

加长的输粮臂3.5m，最高排出效率为520-650L/分，无需离开操作席就可操作输粮臂。

HST皮带

位置：

操作方法：

打开发动机护盖，取下发动机上盖板。调整张紧弹簧长度至145~148.2mm，其间隙至1.3~1.5mm之间。

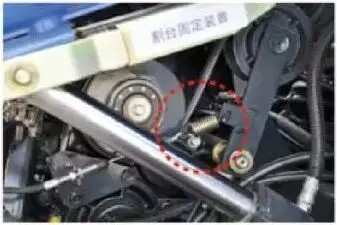

收割皮带

位置：

操作方法：

脱粒离合器手柄及收割离合器手柄调至“合”挡位。调整收割张紧皮带弹簧间隙至0.4~0.6mm之间。

注：

收割皮带的弹簧张力过大易导致皮带滚动不顺畅。

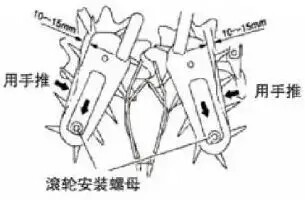

梳刷皮带

位置：

操作方法：

用手指按压皮带中部。调整弯曲量至10~15mm之间，即拧松滚轮安装螺母。

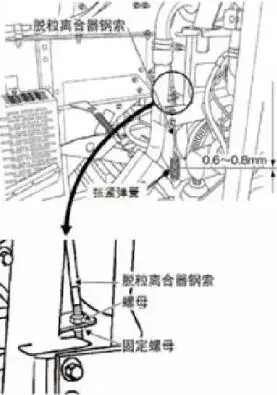

脱粒皮带

位置：

操作方法：

将脱粒离合器手柄调至“合”挡位，并打开发动机后盖。调整弹簧间隙至0.6~0.8mm之间。

切草器皮带

位置：

操作方法：

将离合器手柄调至“合”挡位。调整张紧弹簧间隙至1.0~1.2mm之间。

排草皮带

位置：

操作方法：

打开脱粒滚筒盖。调整弹簧间隙至0.6~0.8mm之间。

谷粒排出离合器皮带

位置：

操作方法：

将谷粒排出手柄调至“离”挡位，并打开发动机后盖。调整弹簧间隙至0.6~0.8mm之间。

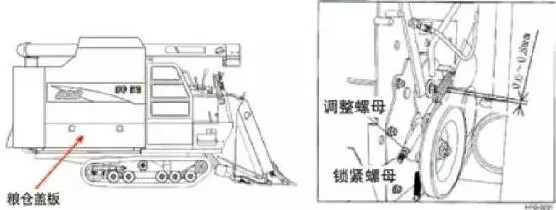

粮仓皮带

位置：

操作方法：

卸下粮仓盖板。调整张紧弹簧间隙至0.6~0.8mm之间。

处理筒皮带

位置：

操作方法：

调整张紧弹簧间隙至0.6~0.8mm之间。

脱粒筒皮带

位置：

操作方法：

调整张紧弹簧间隙至0.6~0.8mm之间。

1号皮带

位置：

操作方法：

调整张紧弹簧间隙至0.6~0.8mm之间。

摇动驱动皮带

位置：

操作方法：

调整张紧弹簧间隙至0.6~0.8mm之间。
