半喂入收割机 HF608 全车钢索的检查和调整

发布时间:2018-06-24

“HF608 半喂入收割机,大直径超长脱粒室,二次清选处理,谷物更加清洁。”

半隈入收割机HF608,搭载了井关自制立式、水冷4冲程4缸大排气量柴油发动机60ps/2955cc。

作业速度1.65m/s。超长脱粒霸王,脱粒滚筒尺寸Φ462mm×1050mm。处理面积增大,脱净度大幅提升。

双八字脱粒系统,实现高精度的脱粒选别作业。大容量粮仓1300L(730kg),可以进行高效率的连续作业。

加长的输粮臂3.5m,最高排出效率为520-650L/分,无需离开操作席就可操作输粮臂。

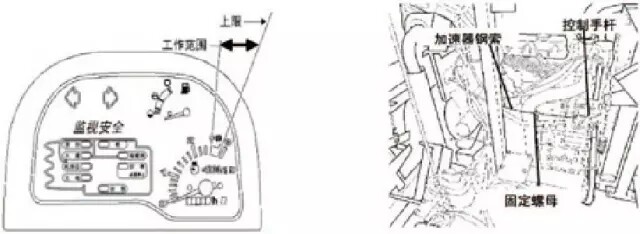

油门钢索

首次检查时间后续检查周期更换周期
50小时100小时/次/

位置:


操作方法:

起动发动机, 将油门拉至显大,确认转速指针是否超过作业范围的上限。

刹车钢索

首次检查时间后续检查周期更换周期
50小时100小时/次500小时/次

位置:


操作方法:

用手指轻压刹车踏板,确认刹车踏板前段是否有0-5mm的活动范围。踩下刹车踏板后将刹车锁定手柄向前推,确认刹车锁定手柄是否锁定在刹车踏板的第二条沟槽内。

注:

刹车踏板前段活动间隙超过50mm时,侧离合器齿轮则处干松脱状态。若将刹车钢索调节过紧,会使侧离合器钢索呈现脱离状态。

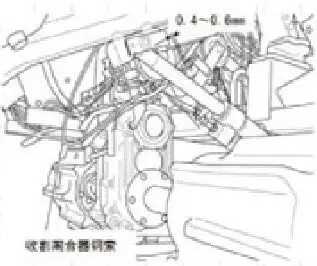

收割离合器钢索

位置:


操作方法:

收割皮带的张紧弹簧间隙调整至0.4~0.6 mm的范围内。

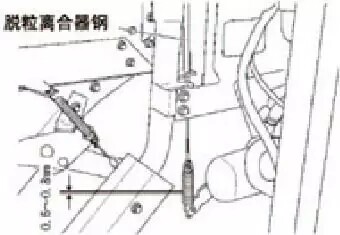

脱粒离合器钢索

位置:


操作方法:

脱粒皮带的张紧弹簧缝隙调至0.6~0.8 mm范围内。

谷粒排出离合器钢索

位置:


操作方法:

谷粒排出离合器皮带的张紧弹簧的间隙调节为0.6~0.8 mm。
