库恩GF102/1002系列摊草机产品介绍
市场上功能最齐全、适应性最强的摊草机系列
库恩摊草机简介
| 作业宽度（米） | 圆盘数量 | 每个圆盘上的弹齿臂数量 | 功率要求（千瓦/马力） | |
| GF 7902 T GII | 7.8 | 8 | 5 | 30/40 |
| GF 8702 T GII | 8.7 | 8 | 6 | 30/40 |
| GF10802 T GII | 10.8 | 10 | 6 | 40/55 |
| GF 582 | 5.75 | 6 | 5 | 20/27 |
| GF 642 | 6.4 | 6 | 6 | 22/30 |
快速干燥

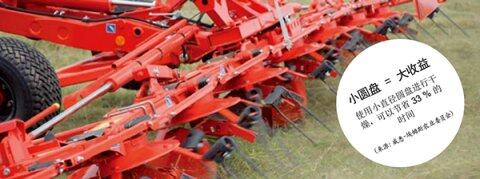

使用小圆盘摊草机，是成功的关键!
专家坚信，用户深信。
对于以收获优质作物为目标的用户来说，具有许多优点：
通过较宽的攻角进行作业时翻转所有作物
均匀、快速的干燥
完全有效的作物翻晒
无与伦比的均匀分布
卓越的地面适应性
悬挂式摊草机重心的距离最短，从而降低了提升力要求
降低了功率要求
理论支持实际

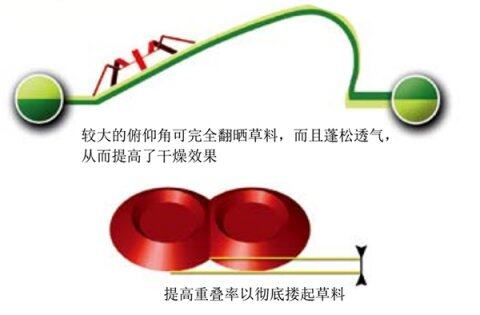

下表清楚地说明了各种俯仰角设置对摊草效果的影响。较大的俯仰角能够极大地减少干燥时间。
| 俯仰角 | 平角 | 陡角 |
| 圆盘前后的高度差 | 24厘米 | 40厘米 |
| 分布精度 | ||
| -良好 | 14% | 29% |
| -一般 | 46% | 39% |
| -较差 | 39% | 32% |
| 干物质含量 | ||
| 基本产品 | 20.7% | 20.7% |
| 4小时后 | 26% | 28.6% |
| 平均干燥速度 干物质/小时的增加量 | 1.33% | 1.98% |
| 获得30%干物质所需理论干燥时间 | 7小时 | 4.7小时 |
DIGIDRIVE:
制造业中的传奇

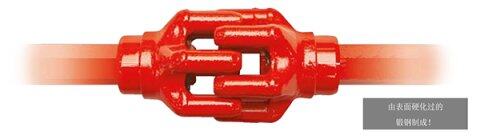

原装指杆联接装置
当库恩工程师设计出该驱动联接装置时，我们就知道随着它被人们所了解，旋转式摊草机将会被改变。确实如此，该获得专利的设计能够可靠地驱动大量圆盘，折叠起来时具有完美的紧凑性，实际上所有这些装置都无需进行保养或维修。
自从使用DIGIDRIVE指杆联接装置以来，已过了将近20年，现在全世界还有超过150000台摊草机在进行摊晒作业，具有无与伦比的可靠性。
维护量最少
通过DIGIDRIVE驱动圆盘和永久润滑的圆盘壳体，润滑部位仅限于相对较少的几个支点，从而允许您留出更多时间从事田间作业，而不是用在维护店内。

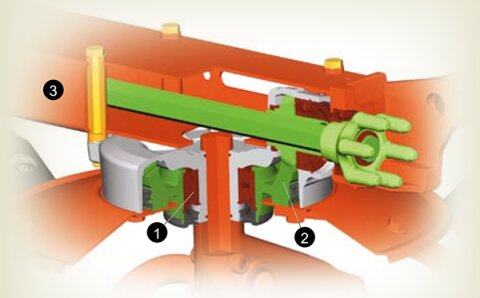

而且，圆盘壳体持久耐用：
1、由大直径、双排径向止推滚珠轴承支持
2、完全密封的圆盘壳体可防止润滑油泄漏或污物进入
3、壳体与矩形架的牢固安装可获得最大化的强度和刚性
卓越的标准装备
弹齿不会让您失望
当提到实际接触作物的弹齿时，库恩已将其设计得无需进行任何更改：弹齿采用优质原料制成，较长的弹齿指杆缠绕成四圈，符合严格的质量控制标准，弹齿臂上的挂接系统可以实现至少180000次循环的超长设计寿命。在需要进行更换之前，这可提供数百小时的作业。
弹齿指杆不对称，意味着两个指杆都能够均等地接触到作物，实现更加均匀的拾捡作业。弹齿护罩可防止碎屑可防止碎屑堆积在钢圈四周。

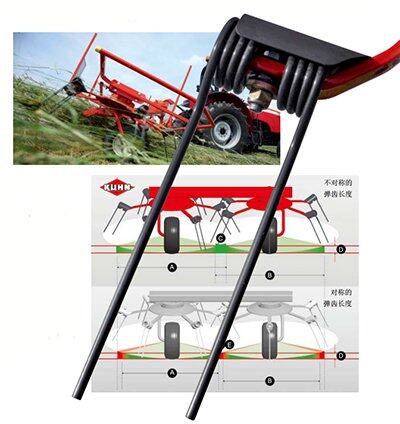

A圆盘作业宽度1 -B圆盘作业宽度2 -C重叠区 -D作业高度(DIN标准) -E敏感区
弹齿能够更早地接触到草料
不对称的弹齿长度时，机器配有较长的外侧指杆，具有多种优点，可以使机器实现最佳的摊草质量。与对称弹齿相比，外侧指杆能够更早地接触到草料。这样可以确保更加完善的摊草操作，不仅在田边确实如此，而且在圆盘(C) (E)(弹齿在该敏感区重叠部分更多)之间也能实现完善的摊草。较早地处理草料也意味增加了每个圆盘的实际作业宽度，因些，整个机器的工作范围得到了扩展。
沿着田边倾斜摊草
机器配有倾斜控制系统，可在围栏或相邻农田边界执行无遗漏的摊草作业。1002系列悬挂式摊草机使用方便，操作员只需拉动绳索，就可实现瞬时调整，摊草机马上就可在倾斜模式下进行作业。该功能选装于悬挂式摊草机，标配于最大10.80米(35‘5“)的半悬挂式摊草机，倾斜设置由液压控制，能够实现切实的舒适性。带有先导阀的双作用油缸能够确保安全工作，而不会发生过早失调的危险。
在斜坡上作业时，倾斜设置专门用于控制作物流的方向，实现最佳的土壤覆盖。
快速调节弹齿角度
不论草料长短，还是干湿，亦或不同的切割高度：在车轮支架处，无需使用工具即可设置俯仰角。不要忘记：前述的俯仰角能够减少草料的干燥时间并增加草料的营养价值。
超低压轮胎的车轮
圆盘坐落在超低压轮胎的车轮上。比例匀称的轮胎靠近弹齿转动，可以提供卓越的高度控制和浮动，同时弹齿可尽量减少接触土壤以获得更加清洁的优质草料。
使您的摊草机更加高效
作物挡板可防止轮柱上缠绕杂草
处理粘性短杆作物或晚季长杆作物时会面临一个难题，当轮柱上缠绕有杂物时，清除这些杂物需要进行讨厌的停机。
库恩GF 1002系列摊草机都标配有作物挡板。
适应各种地形
选配仿形轮安装在牵引架或拉杆下方，其位置靠近弹齿，可以提高在丘陵地作业时的搂草质量。
-更换拖拉机时，弹齿高度随地面调节，可以保持相同的高度。
-可将选配仿形轮用作备用车轮。
夜间条铺的操作
使用双联减速齿轮箱，可以将圆盘转速减小45%。因此，可在夜间快速简便地形成条铺。
设计使其与众不同
摊草是一种仅需要较你PTO功率的操作。这些半悬挂式系统的设计是为与中小功率的拖拉机配套使用，可以极大地降低运行成本。这些半悬挂式机型的更多优点是这些机器的舒适运输、简便使用和长久寿命。
半悬挂式机型具有7.9米至10.8米的作业宽幅，配有小直径圆盘。
紧凑、通用的联接装置
新型半悬挂式GF 7802至10802 T Gll机型可以容易地连接到所有带2、3点挂接装置的拖拉机。
实际应用：应执行作业时您可以稍微升高圆盘前端，这样可以更好地适应崎岖不平的地形。
更灵活的折叠系统
组合执行降低运输轮与圆盘前向倾斜操作。因此，在运输位置处，可以减小高度尺寸，最优化拖拉机上的载荷分布，并且在高速时获得最佳的道路操作。
经济、高效
成本控制是许多农场中至关重要的问题。库恩可为您提供102系列机型的摊草机，该机型具有实现高质量摊草所需的所有功能，无需太复杂的结构。
简便性和高性能
由于使用了旋转式悬挂架，因此圆盘在工作时能够确切地尾随拖拉机前行。启用液压阀和拖拉机提升装置，可以举升圆盘用于运输。
圆盘在该位置自动居中和锁定;进行快速、安全的运输。
单独倾斜定位
可以容易地倾斜调整各个车轮，无需使用工具，即可沿着田边实现精确的摊草作业，而且不会丢失或浪费珍贵的草料。
库恩GF102/1002系列摊晒机技术参数
| 技术参数 | 摊草机GF 102系列—GF 1002系列 | |||||||
| 挂接装置 | 牵引式 | 3点挂接式，1和2类 | 3点挂接式，2类 | |||||
| PTO转速（转/分） | 540 | |||||||
| 飞轮 | — | |||||||
| 田边摊草系统 | — | 车轮上的独立倾斜设置 | 机械集中式倾斜设置 | |||||
| 中央圆盘下方的车轮 | 15*6.00-6 | 16*6.50-8 | ||||||
| 外侧圆盘下方的车轮 | — | 15*6.00-6 | 16*6.50-8 | |||||
| 备用车轮 | — | 选装设备 | ||||||
| 车轮挡板 | — | ◇ | ◆ | |||||
| 运输底盘上的车轮 | — | |||||||
| 弹齿挡板 | — | ◆ | ||||||
| 信号灯 | — | ◇ | ◆ | |||||
| 警示面板 | — | ◇ | ◆ | ◇ | ◆ | |||
| 运输宽度（米） | 2.6 | 2.5 | 2.85 | 3 | 2.53 | 3 | ||
| 运输高度（米） | — | 2.37 | 2.72 | 2.95 | 3.3 | 2.8 | 3.01 | 3.29 |
| 重量（千克） | 225 | 452 | 522 | 690 | 850 | 660 | 810 | 920 |
| 拖拉机液压设备 | — | 1个单向 | 1组双向 | 1个单向 | 1组双向 | 1个单向 | ||
| 拖拉机功率要求（千瓦/马力） | 15/20 | 20/27 | 22/30 | 17/23 | 20/27 | 22/30 | ||
◆标配 ◇选装 ——不可用
| 技术参数 | 摊草机GF 1002系列 | |||||||||
| 挂接装置 | 3点挂接式，2类 | 半悬挂式，2类 | 拖拉机拉杆 | |||||||
| PTO转速（转/分） | 540 | |||||||||
| 飞轮 | ◆集成在中央齿轮箱中 | |||||||||
| 田边摊草系统 | 单点倾斜调节 | 标准，中央液压设置 | 田边挡帘（选装） | |||||||
| 中央圆盘下方的车轮 | 16×6.50-8 | 16×9.50-8 | 16×6.50-8 | 超低压轮胎16×9.50-8 | 16×6.50-8 | |||||
| 外侧圆盘下方的车轮 | 16×6.50-8 | 超低压轮胎16×6.50-8 | 16×6.50-8 | |||||||
| 备用车轮 | 选装设备 | ◆ | ||||||||
| 车轮挡板 | ◆ | |||||||||
| 运输底盘上的车轮 | — | 26×12.00-12 | 10.0/75-15.3 | 13.0/55-16 | ||||||
| 弹齿挡板 | ◆ | |||||||||
| 信号灯 | ◆ | |||||||||
| 警示面板 | ◆ | |||||||||
| 运输宽度（米） | 3 | 2.99 | 2.4 | |||||||
| 运输高度（米） | 3.36 | 2.95 | 3.25 | 3.53 | 3.15 | 3.3 | 2.68 | |||
| 长度（米） | 2.7 | 2.25 | 2.36 | 4.5 | 6.5 | 7.5 | ||||
| 重量（千克） | 1,085 | 1,150 | 1,250 | 1,430 | 1,515 | 1,580 | 1,920 | 2,800 | 3,400 | |
| 拖拉机液压设备 | 1组双向 | 2×组双向（1×用于机器折叠，1×用于田边摊草） | 1组双向 | |||||||
| 拖拉机功率要求（千瓦/马力） | 30/40 | 40/55 | 59/80 | 73/100 | ||||||
◆标配 ◇选装 ——不可用
