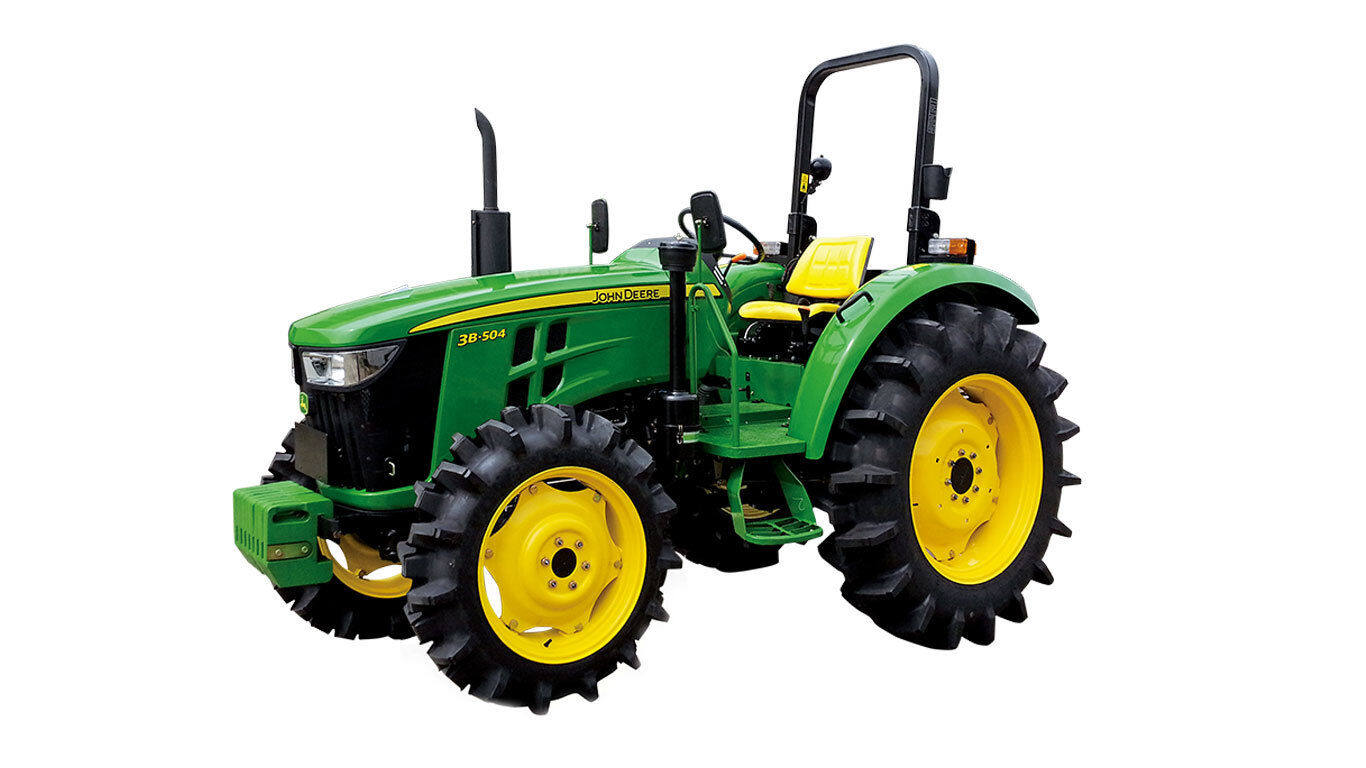

约翰迪尔3B-504拖拉机

3B-504

504 拖拉机(发动机马力 50 *)

牵引力大，动力输出功率强劲，扭矩储备大于17%。

柴油箱容积大，可满足连续作业8小时以上。

泥水密封性能良好，水田作业效果好。

健康环保，配置安全启动装置，安全性能更高。

特点简介

柴油发动机强劲有力，提供 50 和 55 马力充沛动力

50 马力的 A498BT-22

约翰迪尔 4B 系列拖拉机由浙江新柴股份有限公司制造的 A498BT-22 和 A4K41T55-001 柴油发动机驱动。

A495BT-22 和 A4K41T55-001 为操作员提供全方位高性能水平，包括：

低排放(国II)

牵引力大

所有 4B 系列拖拉机都有最低 17% 的扭矩储备

新柴柴油发动机配备 Bosch? 喷射器，提供更高可靠性和燃油效率

*为额定功率为 50 马力型号的发动机提供 2200 转/分的转速，为 55 马力型号 (97/68EC) 的发动机提供 2300 转/分的转速

加满油后作业时间更长

69 升燃油箱

#

4B 系列拖拉机配备 69 升燃油箱，加满油后一般至少可运行 8 小时。它减少了加油频率，延长了用户作业时间，从而提高生产率。

安全第一的设计理念

约翰迪尔致力于研发最佳解决方案，始终保障用户安全。4B 系列产品亦是如此。

安全起动系统

副变速档杆

动力输出轴档杆

4B 系列拖拉机在用户未将动力输出轴(PTO)档杆和副变速档杆分别置于空挡位置时，启动机将不工作。这项功能可防止拖拉机突然移动和发动机启动时动力输出轴转动，保护在拖拉机周围却未意识到其启动的人员，避免动力输出轴连接的农具(如旋耕机和收割机)因用户忘记在启动拖拉机前将农具抬离地面所造成的损坏。

安全架(ROPS)

安全架 (ROPS)

#

4B 系列拖拉机配备安全架 (ROPS)，可在拖拉机发生侧翻时保护操作员的安全。

多功能耕深控制摇臂轴

力调节、位调节和浮动调节

#

力调节、位调节和浮动调节

摇臂轴由位调节控制杆和力调节控制杆控制。用户通过使用两个控制杆，可实现摇臂轴的多种控制模式，包括力调节、位调节和浮动调节。

力调节适合在以下情况下使用：

在崎岖地形操作全悬挂农机具时;农机具随着地形时上时下，同时维持近乎恒定的深度。

在不同土壤条件中操作时;农机具稍稍升高以便通过硬物，，因此，操作员无需换至低档。

位调节适合在以下情况下使用：

农具用在地形平整且土壤阻力变化不大的情况下作业以及不入土的农具作业，如播撒机或者喷药机。仅需将位控制杆置于所需深度。机具运输或在地头转向时。使用带或无负荷传感功能的运输期间，向后扳位控制杆至最后位置。

浮动调节适合在以下情况下使用：

用于带滑履或用限深轮承受全部农具重量的应用。向前推位控制杆至最前位置然后向后扳力控制杆至最后位置，使农具可以随地形浮动。

4B 系列三点悬挂架上的中心连杆可放入三个孔中任意一个，以便更加精确地设置力、位传感器。

适合各类田间作业条件，特别是水田或小块农田

全密封式前桥(适用于水田)

全密封式前桥

#

4B 系列拖拉机的前桥密封性好，在拖拉机进行水田作业时，可减少维护和故障。

轻松转向，转弯半径小

液压转向系统

#

4B 系列拖拉机均配备液压转向系统，前桥的转向角度设计为可达到 45 度，以便操作员以较小转弯半径轻松转向。这样能够更为便捷地在小块农田中驾驶拖拉机。

专门设计用于淤泥或水田中作业

差速锁

后挡泥板(后视图)

拖拉机陷在淤泥或水田中是个严重的问题。每台 4B 系列拖拉机均配备差速锁，可让操作员更为自如地在各种条件下进行田间作业。

此外，为提供整洁、舒适的作业环境，选装水田胎的四轮驱动 (4WD) 4B 拖拉机安装有后挡泥围板，在水田或泥泞中作业时，后挡泥板能够防止淤泥进入驾驶空间。

可选择适合不同行宽的轮距

1.3 米轮距

#

标准 4B 系列拖拉机的最小后轮距是 1355 毫米(53.35 英寸)。为了使用户可以在较窄的行内耕种，两轮驱动 (2WD) 和四(MFWD) 4B 拖拉机均可选配最小 1.3 米(4.27 英尺)的后轮距。同时，55 马力四轮驱动 (MFWD) 4B 拖拉机前轮距也可达到 1.3米(4.27 英尺)。

注意：此装置将于 2013 年秋面市。

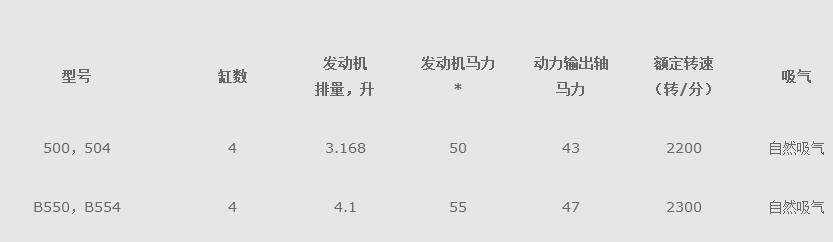

参数详细介绍
