额定功率:2.6kW(3.5马力)最大功率:3.2kW(4.3马力)

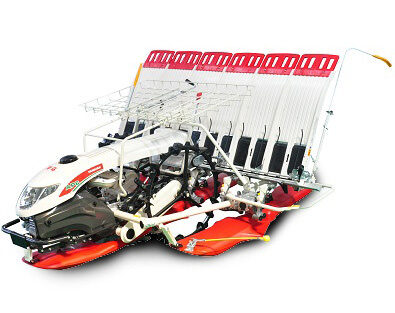

经济型六行手扶式插秧机
新一代手扶式插秧机登场
人体工程学原理设计
轻便、稳定、高效、节能的完美组合!
| 总长(mm) | 2182 |
|---|---|
| 总宽(mm) | 2150 |
| 总高(mm) | 1034 |
| 机身重量(kg) | 186 |
30cm行距插秧机，标准化作业的首选!
1. 发动机： 单缸风冷四冲程OHV汽油机，手拉式启动。
2. 送秧、插植方式： 皮带式送秧、曲柄摇杆式插植。
3. 机体调节： 油压式上下调节+自动摆动3档高度调节。
4. 变速方式和级数： 齿轮挂接变速，前进 2 档、倒退 1档。
5. 操作方式： 手扶步进式、单人使用。
使用效果
整机轻量化
整机重量市场同类机型最轻 AP6：186KG
操作轻松，增效节能

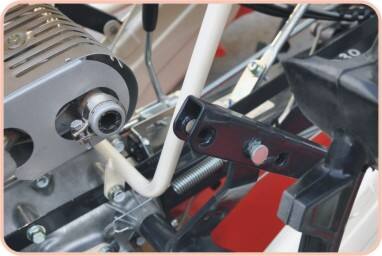

整机机械平衡装置
整机机械平衡装置
整机机械平衡装置
转向轻松，作业直线性好，插植深度稳定。

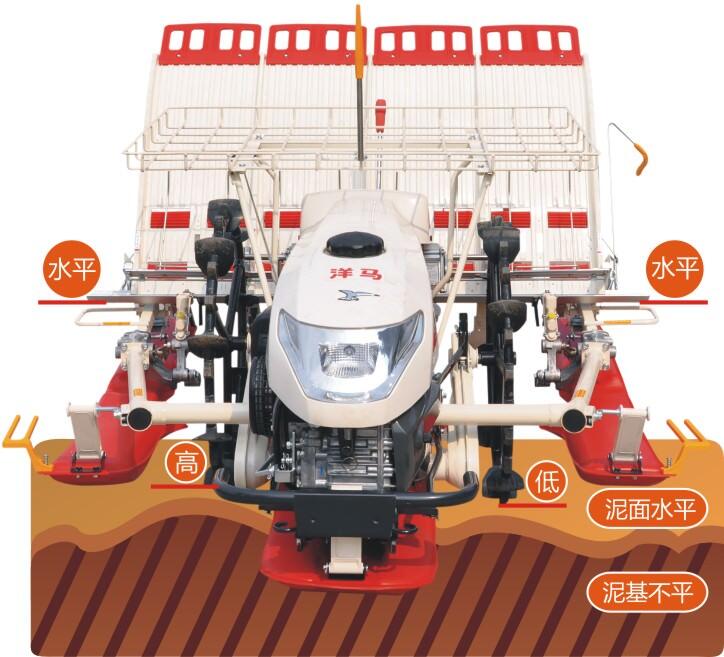

· 独特的液压结构，机器作业时浮船可感应田块高低变化，控制底盘离地间隙。
· 独特的车轮摆动结构，根据田块泥基变化，自我调节车轮上下，保持秧台水平。

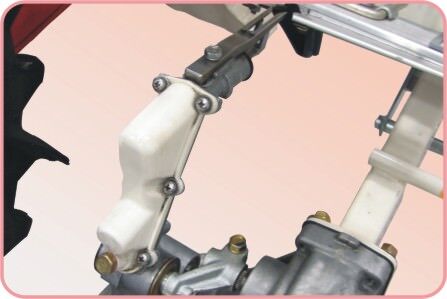

整机液压式平衡
AP6选配
整机液压式平衡
(机具重心平衡锤，控制油路驱动油缸，驱动样台平衡)

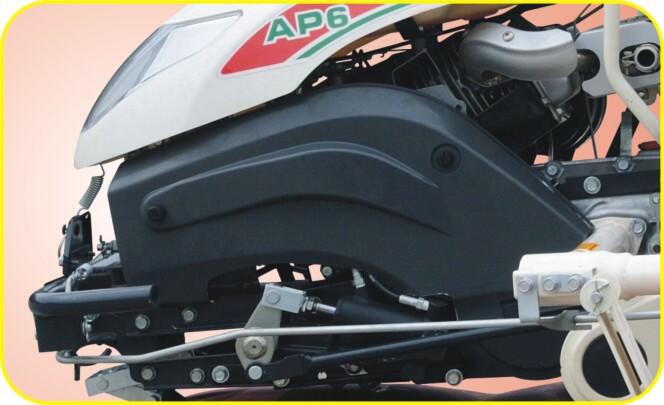

优秀的传动系统
优秀的传动系统
采用了轴与齿轮的传动设计，确保动力传输的稳定可靠。
合金秧爪
合金秧爪
采用高强度、耐磨的合金秧爪。
操作性
重心力臂变化小，水平作业操控轻松

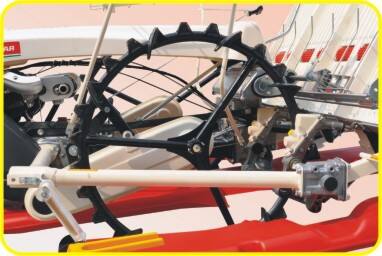

大直径车轮
稳定可靠的行走系统
大直径车轮
采用660毫米的大直径橡胶凸缘车轮。
三级可调离地间隙
三级可调离地间隙
根据作业条件可选择三级离地间隙。

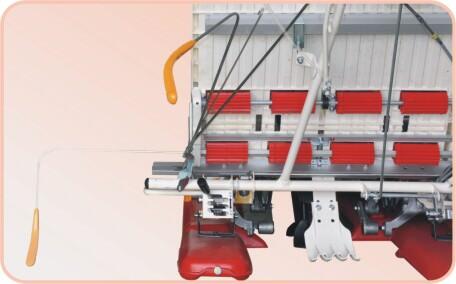

划线装置
简洁的操作系统
人性化设计——轻便、省力
划线装置的标准配置
配备拉杆式左右划线杆，简洁实用。

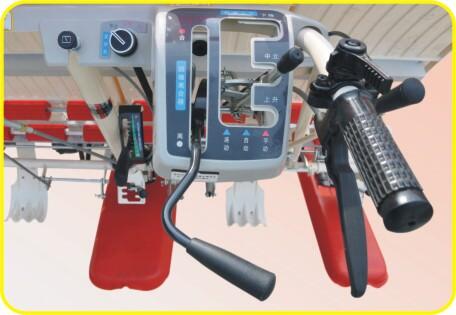

整机操控手柄集约化
整机操控手柄集约化
· 将传统操作线束连杆化、集约化，便于操控。
· 独特的机体升降连动手柄可自由调节机体上下。

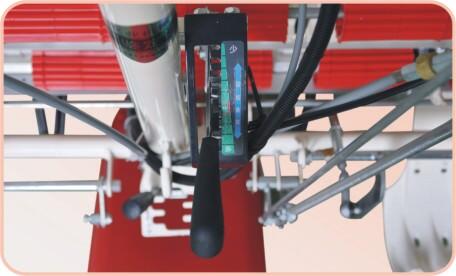

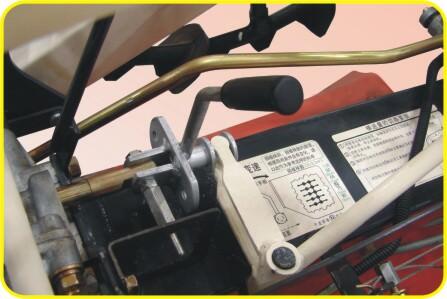

取秧量便利的调节方式
便利的取秧量调节方式
纵向取秧量手柄10级变换，使用方便。
皮带式输送
高精度的栽插系统
皮带式输送
送秧稳定，调整便捷，插秧深度均匀

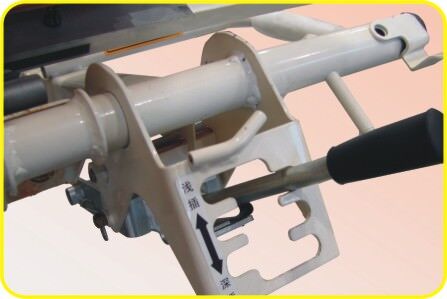

插秧深度分级调节
插秧深度分级调节
根据作业面湿烂情况分区、分级调整浮船，使秧苗插植时紧贴泥面。
株数调节手柄
四级调节插植株数，手柄操控便捷，无需更换齿轮。
株数调节时无需工具。
AP6选配UFO水平控制
发动机
多功能的配置，实现高性能的作业
先进的OHV汽油发动机
动力强劲，确保高效持续的作业，在烂田中也能发挥自如。
配备了大马力的新型OHV汽油发动机,具有高效率,低油耗等特点。

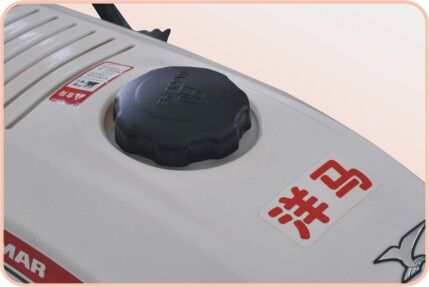

大直径加油口
106mm的大直径加油口设计。
4升大容量燃料油箱，加油省时便捷。
安全性

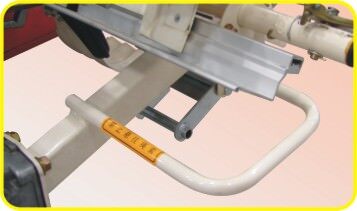

安全防护支架
载秧台导轨安全防护支架
导轨外侧加装防护支架，可有效避免异物的碰撞。
维修保养
便捷的维护保养结构
维护保养——轻松、省时
机体罩壳
可分离前机罩和车盖板
浮船结构
浮船结构
浮船结构更适宜排淤除泥

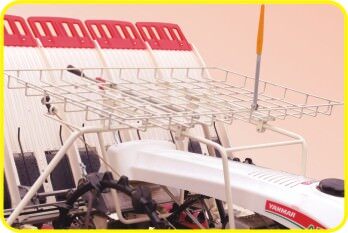

移动载苗台
载秧台
特有移动载苗台
规格
| 型式 | 2ZQS-6 | |
|---|---|---|
| 类型 | - | |
| 长度(mm) | 2182 | |
| 宽度(mm) | 2150 | |
| 高度(mm) | 1034 | |
| 离地间隙(mm) | - | |
| 机身重(kg) | 186 | |
| 发动机 | 型号名称 | - |
| 排气规则 | 空冷四冲程OHV单缸汽油发动机 | |
| 总排气量(L{cc}) | 0.171 | |
| 输出/转速 (kW {PS}/rpm) | 2.6｛3.5｝（最大3.2｛4.3｝）/3000 | |
| 使用燃料 | 车用无铅汽油 | |
| 燃料油箱容量(L) | 4 | |
| 起动方式 | 手拉式启动 | |
| 行走部 | 前轮轮距(mm) | - |
| 后轮轮距(mm) | - | |
| 轴距(mm) | - | |
| 转向方式 | 手拉式 | |
| 变速档数 | 前进2(插植1)，后退1 | |
| 驱动方式 | 两驱 | |
| 机体上下调整 | 液压式调节（手动、自动、连动） | |
| 前轮轮型 | 实心橡胶凸缘车轮 | |
| 后轮轮型 | - | |
| 前轮胎直径(mm) | 660 | |
| 后轮胎直径(mm) | - | |
| 插植部 | 插植方式 | 曲柄摇杆式 |
| 插植行数 | 6 | |
| 插植(cm) | 30 | |
| 插植株距(cm) | 22/ 17 / 15 / 12 | |
| 株数(株/3.3m2) | 50?65?75?90 | |
| 插值深度(cm) | 15.20.25.30.35.40 | |
| 苗数调节量 横向进给(mm/回数) | 11（26回）,14（20回）,16（18回）,选配21（14回） | |
| 苗数调节量 纵向进给(mm) | 8～17（10档手柄调节） | |
| 苗条件 | 秧苗种类 | 幼苗、中苗 |
| 叶龄?苗高(CM) | - | |
| “苗床尺寸(长×宽×高)(cm) | （2.0～4.5）?8～25 | |
| 作业速度 | - | |
| 作业效率(计算值)(亩/小时) | ～4.8（最大） | |
| 苗搭载数(箱)或者预备苗搭载数(箱) | 4 | |
