合肥泰禾H系列红外色选机

发布时间:2018-07-07


结构原理


核心优势

一、适用范围广:除了可利用彩色光学系统实现色选外,还可以利用近红外光学系统实现一些红外敏感物料的色选,尤其是一些利用普通彩色光学系统无法实现分选的物料,大大拓展了色选机的光谱适用范围。

二、增加了形选功能个:根据物料特性,采用形状和颜色相结合的专用图像处理算法,通过提取圆率、直线率、周长和面积等形状特性成功实现物料的形选分选

三、透色式颜色可调背景灯:采用透射式背景板,简化了系统,提高了稳定性。采用RGB颜色可调背景灯来替代红绿蓝反射板,除了能实现红、绿、蓝三种颜色外,还可以通过颜色混合实现各种颜色背景灯,丰富了颜色的种类。

实例展示



分析能力


红外分选机形选


根据物料特性,采用形状和颜色相结合的专用图像处理算法,通过提起圆率、直线率、周长和面积等形状特性成功实现物料的形选分选

技术特点

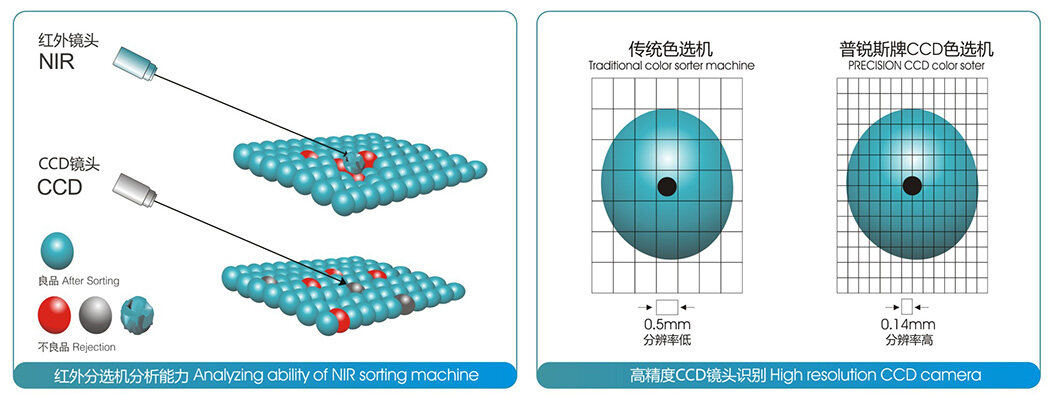

近红外+真彩色图像采集系统

红外色选机包含近红外CCD图像采集系统和彩色CCD图像采集系统

近红外CCD图像采集系统实现物料近红外信息的获取,大大拓展了色选机的光谱应用范围,实现了一些红外敏感物料的有效分选

彩色CCD图像采集系统实现物料红、绿、蓝三种颜色信息的全面获取,具有人眼的感觉能力,物料的选择更真实


灵活可变的光源配置

红外色选机包含彩色LED照明系统和近红外宽光谱照明系统;

彩色LED照明系统可针对不同的物料,选择不同的光谱照明,提高主要特征的对比度,保证更精确物料信息的获取

带散热的LED照明系统寿命长、耗能低、性能好;

近红外宽光谱照明系统,采用德国原装进口光源,照明均匀明亮、耗能低、性能稳定


专用图像处理算法,卓越的剔除率(带出比)

根据物料特性,采用形状和颜色结合算法;对复杂颜色物料,采用HSV变换后的颜色空间分选,更直观,更精确。

先进图像采集系统+智能图像处理算法+高品质喷嘴系统=卓越的剔除率


高品质电池阀

根据物料特性,采用形状和颜色结合算法;对复杂颜色物料,采用HSV变换后的颜色空间分选,更直观,更精确。

先进图像采集系统+智能图像处理算法+高品质喷嘴系统=卓越的剔除率


操作简单,易学易用

简洁光学系统的设计、精确的自动校对系统,结合精心设计的人机界面,大大简化了机器调试和使用的复杂性

保证了操作简单,使用机器易学易用

技术参数


型号
6SXZ-126H
6SXZ-189H

最优带出比

(瑕疵粒:正常粒)

产 量(t/h)

1~3

1.5~4.5

2.5~7.5

色选精度(%)

≥99

≥99

≥99

最优带出比 (瑕疵粒:正常粒)

≥6:1

≥6:1

≥6:1

机器重量(kg)

594

737

1005

整机功率(kw)

1.3

1.6

1.9

外形尺寸 (长×宽×高)mm

1271×1535×1969

1585×1535×1969

2213×1535×1969

电源输入(V/Hz)

220/50(110/60)

220/50(110/60)

220/50(110/60)


红外色选机包含彩色LED照片系统和近红外光谱照明系统

彩色LED照明系统可针对不同的原料,选择不同的光谱照明,提高主要特征的对比度,保证更精确物料信息的获取。

带散热的LED照明系统寿命长、耗能低、性能好。

近红外宽光谱照明系统,采用德国原装进口光源,照明均匀明亮、耗能低、性能稳定。
